10-kV-Hochspannungs-Vakuum-Leistungsschalter für den Innenbereich

10-kV-Hochspannungs-Vakuum-Leistungsschalter für den Innenbereich

Der Innenraum-Hochspannungs-Vakuum-Leistungsschalter ist eine Innenraumschaltanlage für ein dreiphasiges Wechselstrom-50-Hz-Stromversorgungssystem mit einer Nennspannung von 12 kV. Als Schutz- und Steuereinheit für Stromnetzausrüstung und Energieausrüstung von Industrie- und Bergbauunternehmen. Es eignet sich für den häufigen Betrieb unter Nennbetriebsstrom oder an Orten, an denen der Kurzschlussstrom häufig unterbrochen wird.

Es handelt sich um eine Innenschaltanlage mit dreiphasigem Wechselstrom und einer Nennspannung von 50 Hz und einem 12-kV-Stromnetz. Es wird als Schutz- und Steuereinheit für Energieanlagen sowie Industrie- und Bergbauunternehmen eingesetzt. Anwendbar an Orten, an denen ein häufiger Betrieb mit Nennbetriebsstrom oder mehrere Kurzschlussstromunterbrechungen erforderlich sind.

Der Leistungsschalter verfügt über ein integriertes Design aus Betätigungsmechanismus und Leistungsschaltergehäuse und kann als feste Installationseinheit verwendet oder mit einem speziellen Antriebsmechanismus zur Bildung einer Sackkarreneinheit ausgestattet werden.

Merkmale: geringe Größe, geringes Gewicht, geeignet für häufigen Betrieb

Hauptstruktur: Vakuumunterbrecher, elektromagnetischer oder Federantriebsmechanismus, Halterung und andere Komponenten.

Umgebung nutzen

1. Umgebungslufttemperatur: Obergrenze +40 Grad, Untergrenze -15 Grad;

2. Höhe: Weniger als oder gleich 100 m (wenn die Höhe erhöht werden muss, sollte der Nennisolationsgrad entsprechend erhöht werden);

3. Amplitude: Der Grad der Erdbebenfolge überschreitet nicht 8 Grad;

4. Die tägliche durchschnittliche relative Luftfeuchtigkeit beträgt nicht mehr als 95 % und der monatliche Durchschnitt beträgt nicht mehr als 90 %.

5. Orte ohne Feuer, starke Verschmutzung, chemische Korrosion und starke Vibrationen.

Der Vakuum-Leistungsschalter besteht im Wesentlichen aus drei Teilen: Vakuum-Lichtbogenlöschkammer, Betätigungsmechanismus, Halterung und anderen Komponenten.

1. Vakuum-Lichtbogenlöschkammer

Je nach Schaltertyp gibt es keramische Vakuum-Lichtbogenlöschkammern mit Außenschirmen, kleine Vakuum-Lichtbogenlöschkammern mit dazwischenliegenden versiegelten becherförmigen Längsmagnetfeldern und innen versiegelte Glasblasen-Lichtbogenlöschkammern. Der Grundaufbau ist wie folgt:

1) Luftdichte Isolierschale

Das luftdichte Isoliersystem besteht aus einem luftdichten Isolierzylinder aus Keramik, Glas oder mikrokristallinem Glas, einer beweglichen Endabdeckung, einer festen Endabdeckung und einem Wellrohr aus Edelstahl und ist ein vakuumversiegelter Behälter. Um die Luftdichtheit zu gewährleisten, muss das Material selbst neben den strengen Betriebsabläufen beim Dichtungstyp auch eine geringe Atmungsaktivität und eine innere Gasfreisetzung aufweisen.

2) Leitfähiges System

Es besteht aus einem festen leitfähigen Stab, einer festen laufenden Lichtbogenoberfläche, einem festen Kontakt, einem beweglichen Kontakt, einer beweglichen Lichtbogenoberfläche und einem beweglichen leitfähigen Stab. Die Kontaktstruktur kann grob in drei Typen unterteilt werden: zylindrischer Kontakt, transversaler Magnetfeldkontakt, gekrümmte Oberfläche mit Spiralform und longitudinaler Magnetfeldkontakt. Gegenwärtig verwendet diese Art von Lichtbogenlöschkammer die Längsmagnetfeldtechnologie, die über eine starke und stabile Lichtbogenlöschfähigkeit verfügt.

3) Abschirmsystem

Die Abschirmabdeckung ist ein unverzichtbarer Bestandteil der Vakuumlichtbogenlöschkammer. Es gibt verschiedene Arten von Abschirmabdeckungen, z. B. die Hauptabschirmabdeckung, die den Kontaktpunkt umgibt, die Abschirmabdeckung für Wellrohre und die Abschirmabdeckung für den Spannungsausgleich. Die Hauptabschirmungsabdeckung hat folgende Funktion: ① Verhindert, dass Produkte während des Lichtbogenprozesses auf die Innenwand der Isolierhülle spritzen und dadurch die Isolationsstärke der Hülle verringern. ② Die Verbesserung der Gleichmäßigkeit der Verteilung des elektrischen Feldes in der Lichtbogenlöschkammer trägt zur Verringerung der lokalen Feldstärke und zur Förderung der Miniaturisierung der Vakuumlichtbogenlöschkammer bei. Das Kondensieren von Lichtbogenprodukten und das Absorbieren eines Teils der Lichtbogenenergie trägt zur Wiederherstellung der Spannungsfestigkeit der Lichtbogenstrecke bei.

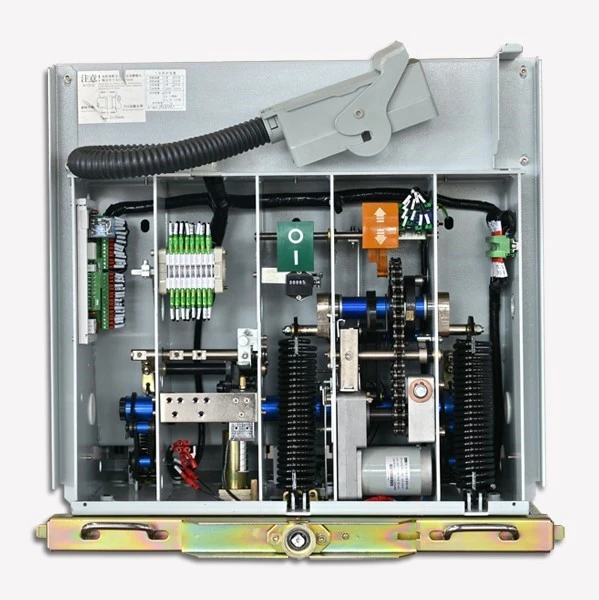

2. Betriebsmechanismus

Je nach Leistungsschaltertyp kommen unterschiedliche Betätigungsmechanismen zum Einsatz. Zu den gängigen Betätigungsmechanismen gehören der Federantriebsmechanismus (VS1), der Permanentmagnetantriebsmechanismus und der Kombinationsantriebsmechanismus (VBD).

Andere Teile: Fahrgestelle, Isolierhalterungen, Isolatoren usw.

Was sind die Eigenschaften von Vakuum-Leistungsschaltern?

(1) Starkes Schaltvermögen, bis zu 50 kA; Nach dem Bruch erholt sich das Medium zwischen den Rissen schnell und es besteht keine Notwendigkeit, das Medium zu ersetzen.

(2) Der Kontaktöffnungsabstand ist klein. Der Kontaktunterbrechungsweg des 10-kV-Vakuum-Leistungsschalters beträgt nur etwa 10 mm. Die erforderliche Betriebsleistung ist gering, die Aktion ist schnell, der Betriebsmechanismus kann vereinfacht und die Lebensdauer verlängert werden. Im Allgemeinen ist eine Wartung etwa 20 Jahre lang nicht erforderlich.

(3) Kurze Lichtbogenlöschzeit, niedrige Lichtbogenspannung, niedrige Lichtbogenenergie, geringer Kontaktverlust und mehrere Unterbrechungen.

(4) Die mobile Führungsstange hat eine geringe Trägheit und ist für häufigen Betrieb geeignet.

(5) Beim Betätigen des Schalters ist das Betätigungsgeräusch gering, sodass er für den Stadtgebrauch geeignet ist.

(6) Lichtbogenlösch- oder Isoliermittel verwenden kein Öl und es besteht keine Brand- oder Explosionsgefahr.

(7) Der Kontaktkopf ist eine vollständig versiegelte Struktur, die seine Leistung durch den Einfluss von Feuchtigkeit, Staub und schädlichen Gasen nicht beeinträchtigt. Zuverlässiger Betrieb und stabile On-{2}}Off-Leistung. Als eigenständige Komponente ist die Lichtbogenlöschkammer einfach zu installieren und zu debuggen.

(8) Während der Lebensdauer des Vakuum-Leistungsschalters bedarf das Kontaktteil keiner Wartung und Inspektion. Auch wenn Wartung und Inspektion durchgeführt werden, ist der Zeitaufwand sehr gering.

(9) Der Lichtbogen wird in einem geschlossenen Behälter gelöscht und der Lichtbogen und das heiße Gas werden nicht freigelegt.

(10) Ausgestattet mit mehreren Wiedereinschaltfunktionen, geeignet für die Anwendungsanforderungen von Verteilungsnetzen

PRODUKTFOTO

Dieses Produkt wird normalerweise individuell angepasst.

Wir sind ein Hersteller und verfügen über eine professionelle technische Abteilung, die Lösungen entsprechend den Kundenbedürfnissen entwerfen und bereitstellen kann.

Für Konstruktionszeichnungen wenden Sie sich bitte an unser Verkaufspersonal

Hier finden Sie unsere Kundenbeispiele als Referenz
