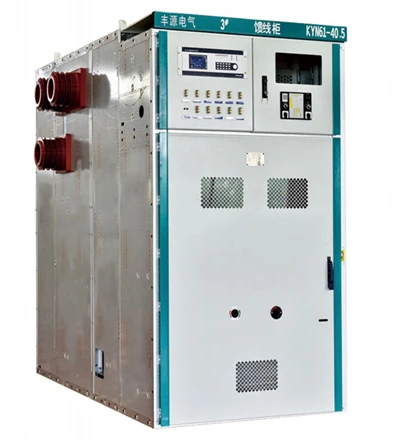

KYN61-40.5 40.5kV luftisolierte metallverkleidete-Schaltanlage

Modellbedeutung

Produktübersicht

Die Schaltanlage KYN61-40.5 bietet eine metallgekapselte, unterteilte Plattform für die Mittelspannungsverteilung bei einer Nennspannung von 40,5 kV. Der ausfahrbare Vakuum-Leistungsschalter kann für eingehende, abgehende, Transformator-{6}}Einspeisungen, Sammelschienen--Koppler und andere projekt-definierte Schalttafelfunktionen spezifiziert werden. Die Nennwerte des Hauptstromkreises, der Schutz, die Messung, die Hilfsstromversorgung und die Kommunikationsschnittstellen werden im Rahmen der technischen Überprüfung finalisiert.

Die Schrankanordnung trennt die Bereiche Leistungsschalter, Sammelschiene, Kabel und Niederspannung, um einen sicheren Betrieb, Inspektion und Wartung zu gewährleisten. Rollläden, Erdungsschalteranordnungen und mechanische/elektrische Verriegelungen werden gemäß dem genehmigten Schema konfiguriert. Die endgültige Verriegelungslogik und die Zugangsbedingungen werden in den Projektzeichnungen bestätigt.

Hauptmerkmale

·Ausfahrbarer Vakuum-Leistungsschalter mit definierten Betriebs-, Test-/Trenn- und Wartungspositionen, abhängig von der gewählten Schalterkonstruktion.

·Metallverkleidete Unterteilung für die Leistungsschalter-, Sammelschienen-, Kabel- und Niederspannungs-Steuerbereiche.

·Automatische Verschluss- und Verriegelungsfunktionen zur Reduzierung häufiger Bedienungsfehler.

·Projekt-spezifische CT-, VT-, Messgeräte-, Schutzrelais-, Hilfsstrom- und SCADA-Schnittstellen.

·Aufstellungsplanung anhand des SLD, des Panel-Zeitplans und der Kabeleinführungsanforderungen des Kunden.

·Allgemeine Anordnung, sekundäre Schaltpläne und Auftragsphasendokumentation zur Genehmigung vorbereitet.

Technische Daten

Die folgenden Werte definieren die aktuelle Standard-Website-Grundlinie. Endgültige Garantiewerte gelten nur für die genehmigten Angebote, Zeichnungen und Vertragsunterlagen.

Parameter	Website-Grundlinie
Modell	KYN61-40,5
Schaltanlagentyp	Luftisolierte, ausfahrbare, metallverkleidete-Innenschaltanlage
Nennspannung	40,5 kV
Nennfrequenz	50 Hz
Nennstrom	Bis 2000 A; endgültige Haupt--Bus- und Zubringerströme gemäß genehmigter Aufstellung
Nenn-Kurzschluss-Ausschaltstrom-	Bis zu 31,5 kA
Bewerteter Kurzzeitstrom	31,5 kA für 4 s
Bewerteter Spitzenstrom	80 kA
Nenn-Kurzschlussstrom-	80 kA Spitze
Leistungs--Frequenzfestigkeitsspannung	95 kV, 1 Min
Blitzimpulse halten der Spannung stand	185 kV Spitze
Gehäuseschutz	IP4X; Interner Trennwandschutz IP2X bei geöffneter Fachtür, vorbehaltlich der endgültigen genehmigten Konfiguration
Leistungsschaltertyp-	Ausfahrbarer Vakuum-Leistungsschalter; Marke und Modell wurden während der technischen Überprüfung bestätigt
Hilfs-/Steuerversorgung	Projekt-spezifisch; In der dokumentierten getesteten Konfiguration wurde DC 220 V verwendet
Standard-Serviceumgebung	−15 Grad bis +40 Grad
Standardaufstellhöhe	Weniger als oder gleich 1000 m über dem Meeresspiegel
Abmessungen	Panel- und Schema-spezifisch; auf der genehmigten Übersichtszeichnung bestätigt
Kabeleinführung und -abschluss	Projekt-spezifisch gemäß Kabeldaten und genehmigtem Layout

Typische Panelfunktionen

Panel-Funktion	Typische Rolle
Eingehender Feeder	Erhält Strom vom Versorgungsunternehmen, vom Transformator oder von der vorgeschalteten Schaltanlage; Schutz-, Mess- und CT-Daten sind projekt-spezifisch.
Abgehender Leitungseinspeiser	Verteilt Strom an nachgeschaltete Umspannwerke, Prozesslasten oder Verteilereinspeisungen.
Transformatoreinspeisung	Steuert und schützt einen Transformatorkreis basierend auf der Transformatornennleistung, der Vektorgruppe und der Schutzphilosophie.
Buskoppler / Busteil	Verbindet oder unterteilt Sammelschienengruppen gemäß der genehmigten Busanordnung und Betriebssequenz.
PT / Messpanel	Bietet Spannungsmessungs-, Mess- oder Bus{0}}-Spannungsfunktionen, sofern dies vom SLD benötigt wird.
Hilfs-/Bedienfeld	Integriert projekt-definierte Steuerungs-, Melde-, Kommunikations- oder Stationshilfsfunktionen.

Konfigurations- und Schutzoptionen

Die Schaltanlage kann mit projekt-zugelassenen Vakuum-Leistungsschaltern, Strom- und Spannungswandlern, Schutzrelais, Messgeräten, Überspannungsableitern, Erdungsschaltern und Hilfsgeräten ausgestattet werden. Komponentenmarken, Übersetzungsverhältnisse, Genauigkeitsklassen, Bürden, Stromwandlerkernmengen, Relaisfunktionen, Steuerspannung und Kommunikationsprotokoll müssen in der Anfrage angegeben oder bei der technischen Klärung vereinbart werden. Gleichwertiger Ersatz erfolgt nur mit Zustimmung des Kunden.

Betriebsbedingungen und regionale Technikg

Standard-Indoor-Service

Die standardmäßige Website-Basislinie ist eine Umgebungstemperatur von −15 bis +40 Grad und eine Installationshöhe von nicht mehr als 1000 m. Der Installationsraum sollte für elektrische Innengeräte geeignet und vor ungewöhnlicher Kondensation, korrosiven Gasen, übermäßigem Staub, Vibrationen und anderen Bedingungen außerhalb der vereinbarten Projektspezifikation geschützt sein.

Russland, GUS und Eurasien im weiteren Sinne

Geben Sie bei kalten{0}Klima- und lokalen-Versorgungsprojekten die Mindestbetriebstemperaturen im Außen- und Innenbereich, die Heizungs- und Lüftungsphilosophie, die Höhe, den Erdbebenpegel, die Verschmutzungsbedingungen, die Gebäudetemperaturkontrolle, die erforderliche Dokumentensprache und die geltenden Normen oder Konformitätsdokumente an. Dienste unter -15 Grad sind nicht Teil der Standard-Website-Bewertung und erfordern eine technische Bewertung und, sofern möglich, ein spezielles Design. Alle EAC--, GOST-- oder lokalen-Vorschriften müssen vor der Angebotserstellung für das jeweilige Projekt bestätigt werden.

Afrika und der Nahe Osten

Stellen Sie für hoch{0}Umgebungs-, staubige, Küsten- oder hochgelegene-Standorte die maximale Innentemperatur, Höhe, Luftfeuchtigkeit, Staub und Salz-Kontaminationsbedingungen, Kühlanordnung und den erforderlichen Gehäuseschutz bereit. Bedingungen über +40 Grad oder 1000 m erfordern möglicherweise eine thermische Überprüfung, eine Leistungsreduzierung, eine Überprüfung der Isolierung oder ein spezielles Design.

Standards, Prüfung und Dokumentation

Die angebotene Schaltanlage wird anhand der Projektspezifikation und der geltenden IEC-, GB- oder anderen vereinbarten Normen überprüft. Der genaue Standard-, Ausgabe- und Konformitätsumfang-dokumentenumfang wird im kaufmännischen und technischen Angebot bestätigt; Sie sollten nicht allein aus der Modellbezeichnung abgeleitet werden.

Für eine 40,5-kV-, 2000-A- und 31,5-kA-Schaltanlagenkonfiguration ist eine Testdokumentation von Drittanbietern verfügbar. Der anwendbare Berichtsumfang wird bei der technischen Prüfung bestätigt. Für die angebotene Produktpalette werden routinemäßige Inspektions- und Auftragsprüfungsanforderungen vereinbart. Die Projektdokumentation kann genehmigte Zeichnungen, sekundäre Schaltpläne, Handbücher und Testaufzeichnungen umfassen, wie im Vertrag festgelegt.

Abmessungen, Installation und Schnittstellen

Schrankbreite, -tiefe und -höhe variieren je nach Schaltschrankfunktion, Sammelschienenanordnung, Auswahl des Leistungsschalters, Kabelanschluss, CT/VT-Anordnung und internen Abständen. Fengyuan Power erstellt eine projektspezifische-Übersichtszeichnung mit Aufstellung, Fundamentöffnungen, Kabeleinführungszonen, Transportabschnitten, Wartungsabständen und Schnittstellenpunkten. Finalisieren Sie den Schaltraum oder das Zivilfundament nicht anhand einer generischen Katalogdimension.

Anwendungen

·Versorgungs- und Industrieumspannwerke

·Kraftwerke und Umspannwerke für erneuerbare-Energie

·Bergbau, Metall-, Zement-, Öl- und Gasindustrie sowie Prozessindustrie

·Infrastruktur, Wasser und große kommerzielle oder institutionelle Energiesysteme

·33-kV- und 35-kV-Verteilungsprojekte, die Innengeräte der 40,5-kV--Klasse erfordern

Warum Fengyuan Power

Fengyuan Power wurde 2010 gegründet und stellt Stromverteilungsgeräte in Henan, China, her und unterstützt internationale Projekte mit Anwendungstechnik und Auftragsdokumentation. Für KYN61-40.5-Projekte kann das Team das einzelne-Liniendiagramm überprüfen, einen Panel--für-Panel-Vorschlag vorbereiten und die allgemeine Anordnung und sekundäre Zeichnungen zur Genehmigung koordinieren. Unternehmensmanagement-Systemzertifikate und Fertigungsnachweise sind separat erhältlich; Produktkonformität und Test-Dokumentanwendbarkeit bleiben konfigurations- und vertragsspezifisch.

Entdecken Sie verwandte Geräte:Hoch-SpannungsschaltanlagenUndVakuum-Leistungsschalter für den Innenbereich. Die endgültige Kompatibilität der Komponenten wird im technischen Angebot bestätigt.

FAQ

1. Was ist eine KYN61-40.5-Schaltanlage?

KYN61-40.5 ist eine luftisolierte, ausfahrbare metallverkleidete Schaltanlagenplattform für den Innenbereich mit einer Nennspannung von 40,5 kV. Es wird zum Empfang, zur Verteilung, zur Steuerung und zum Schutz von Strom in Umspannwerken und Industrienetzen eingesetzt.

2. Warum werden 40,5-kV-Schaltanlagen in einem 35-kV-System verwendet?

Ein 35-kV-Netzwerk wird üblicherweise mit Geräten der 40,5-kV-Nennspannungsklasse kombiniert, sodass der Isolierungsgrad der Geräte die höchsten Spannungs- und Isolierungskoordinierungsanforderungen des Systems abdeckt. Die endgültige Auswahl richtet sich nach dem geltenden Versorgungs- und Projektstandard.

3. Kann KYN61-40.5 in einem 33-kV-System verwendet werden?

Ja, es kann für ein 33-kV-Projekt ausgewählt werden, wenn die Systemstudie, die Isolationskoordination und die Kundenspezifikation Geräte der 40,5-kV-Klasse erfordern. Senden Sie die SLD- und Systemparameter zur Bestätigung.

4. Welche Nennstrom- und Kurzschlusswerte sind verfügbar?

Die aktuelle Website-Grundlinie liegt bei bis zu 2000 A, mit einem Nenn-Kurzschluss-Ausschaltstrom von bis zu 31,5 kA und einem Kurzzeitstrom von 31,5 kA für 4 Sekunden. Die endgültige Bewertung wird für jedes Feld und jeden Sammelschienenabschnitt bestätigt.

5. Welche Paneltypen sind lieferbar?

Zu den typischen Funktionen gehören Eingangs- und Ausgangsleitung, Transformatoreinspeisung, Sammelschienenkoppler oder Sammelschienenabschnitt, PT/Messung und projektspezifische Hilfsschalttafeln. Die endgültige Aufstellung wird auf der Grundlage des genehmigten SLD- und Panel-Zeitplans entwickelt.

6. Ist das Standarddesign für Temperaturen unter −15 Grad geeignet?

Der Standard-Website-Servicebereich liegt zwischen −15 Grad und +40 Grad. Der Einsatz bei niedrigeren-Temperaturen erfordert eine technische Bewertung des Installationsraums, der Heizungen, Materialien, Mechanismen, Hilfsgeräte und der erforderlichen lokalen Standards. Eine Sonderanfertigung wird erst im Projektangebot bestätigt.

7. Kann die Schaltanlage für Russland- oder GUS-Projekte geliefert werden?

Fengyuan Power kann Russland, die GUS und weitere eurasische Projektanforderungen bewerten. Die Anfrage muss die geltenden Normen, lokalen technischen Vorschriften, Konformitätserwartungen-Dokumente, Sprache, Klima, Erdbeben- und Versorgungsanforderungen ermitteln. Der EAC-- oder GOST--bezogene Umfang wird von Projekt zu Projekt bestätigt und ist nicht durch den Modellnamen impliziert.

8. Sind die Schrankmaße festgelegt?

Nein. Die Abmessungen variieren je nach Schaltschrankfunktion, Leistungsschalter, Sammelschiene, CT/VT-Anordnung, Kabeleinführung und Projektabständen. Verwenden Sie die genehmigte allgemeine Projektzeichnung für die Planung von Zivil- und Schalträumen.

9. Welche Testdokumentation ist verfügbar?

Für eine bestimmte 40,5-kV-, 2000-A- und 31,5-kA-Konfiguration ist eine Testdokumentation von Drittanbietern verfügbar. Die Anwendbarkeit sowie die Prüfdokumentation für den Auftrag werden im Rahmen der technischen Abklärung überprüft.

10. Welche Informationen werden für ein Angebot benötigt?

Geben Sie das Einliniendiagramm, die Anzahl und Funktionen der Schalttafeln, die Nennspannung, die Frequenz, den Nennstrom, den Grad und die Dauer des Kurzschlusses-, Strom-/Spannungswandlerdaten, Schutzanforderungen, Hilfsspannung, Standortbedingungen, Normen, Zielland und Lieferanforderungen an.
