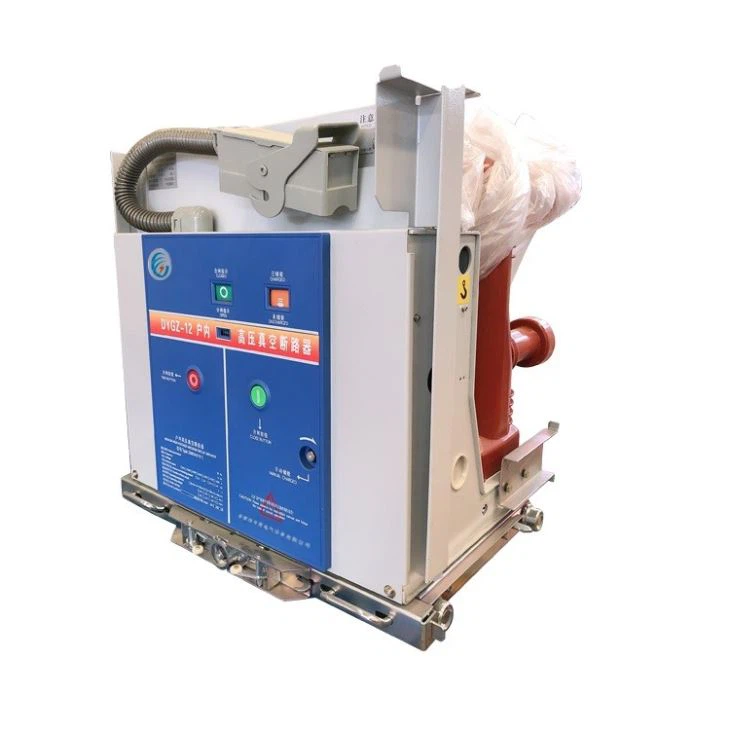

Seitenmontierter Innen-Vakuum-Leistungsschalter

Weit verbreitet in Kraftwerken, Umspannwerken und anderen elektrischen Geräten, zum Schutz und zur Steuerung elektrischer Anlagen, insbesondere an Orten, an denen die Waren häufig unter Nennstrom und mehrfachem Unterbrechungsstrom betrieben werden.

Anfrage senden

Beschreibung

Der seitlich angebrachte Innen-Vakuum-Leistungsschalter ist für eine Spannung von 12 kV geeignet. Als Schutz- und Steuereinheit für Stromversorgungsanlagen, Industrie- und Bergbauunternehmen kann er zum Schalten von Lasten verschiedener Art und für den häufigen Betrieb verwendet werden, wobei die Kurzschlussstromsituation wiederholt unterbrochen wird. Das Produkt nimmt neuen Typ von Leistungsschalter an, ein VSG-Teil kann die internationale Marke des eingebetteten Pols übernehmen, der Vakuum-Unterbrecher und der Hauptstromkreis-Teil sind fest in einem Ganzen versiegelt, schützen den Unterbrecher vor Kollision, Staub und Gelbild, starke Fähigkeit zu Anpassung an die Umgebung, Reduzierung der Betriebs- und Wartungskosten erheblich. Die tatsächliche Implementierung des Produktteils eines wartungsfreien, wartungsarmen Betriebsmechanismus;

NEIN	Artikel	Einheiten	technische Parameter
1	Nennspannung	KV	12
2	Bemessungs-Kurzzeit-Netzfrequenz, die der Spannung standhält		42/48 (Interphase, Boden / Bruch)
3	Nennblitzimpuls hält der Spannung stand		42/48 (Interphase, Boden / Bruch)
4	Nennfrequenz	Hz	50
5	Nennstrom	A	630 1250	630 1250 1600 2000 2500 3150	630 1250 1600 2000 2500 3150
6	Bemessungskurzschlussstrom	KA	20/25	31.5	40
7	Bemessungskurzzeit-Spannungsfestigkeit	KA	20/25	31.5	40
8	Nennkurzschlussdauer	S	4
9	Nennspitzenstromfestigkeit	KA	50/63	80	100
10	Bemessungskurzschlussschlussstrom	KA	50/63	80	100
11	Spannungsfrequenz der Sekundärschaltung (1 min)		2000
12	Nennstrom der einzelnen / Back-to-Back-Kondensatorgruppe	A	630/400 (40 kA: 800/400)
13	Nennstrom der Kondensatorbankschließung		12.5 (Frequenz ist nicht größer als)
14	Mechanische Lebensdauer	KA	20000
15	Nennstromunterbrechungszeiten (elektrische Lebensdauer)	KA	20000
16	Bemessungskurzschlussstromunterbrechungszeiten	mal	50 (40KA ≤ 30)
17	Dynamische und statische Kontakte ermöglichen eine kumulative Verschleißdicke	mm	3
18	Energiespeicherzeit	s	≤10
19	Öffnungsabstand kontaktieren	mm	11±1
20	Überhub	mm	3.5±0.5
21	Kontaktschlusszeit	Frau	≤2 (40KA ≤3)
22	Dreiphasige Split / Closed-Periode	Frau	≤2
23	Durchschnittliche Öffnungsgeschwindigkeit (Kontakte sind um -8 mm voneinander getrennt)	m/s	1.2±0.2
24	Hauptleitungsschleifenwiderstand	m/s	0.6±0.2
25	Hauptleitungsschleifenwiderstand	μΩ	≤50(630A)≤45(1250A) ≤ 40 (1600,2000 A) ≤ 35 (2500 A oder mehr)
26	Bewertete Betriebssequenz		0-0,3s-Co-180s-Co
