Vor- und Nachteile von NS-Schaltanlagen

Vor- und Nachteile verschiedener Modelle von Niederspannungsschaltanlagen

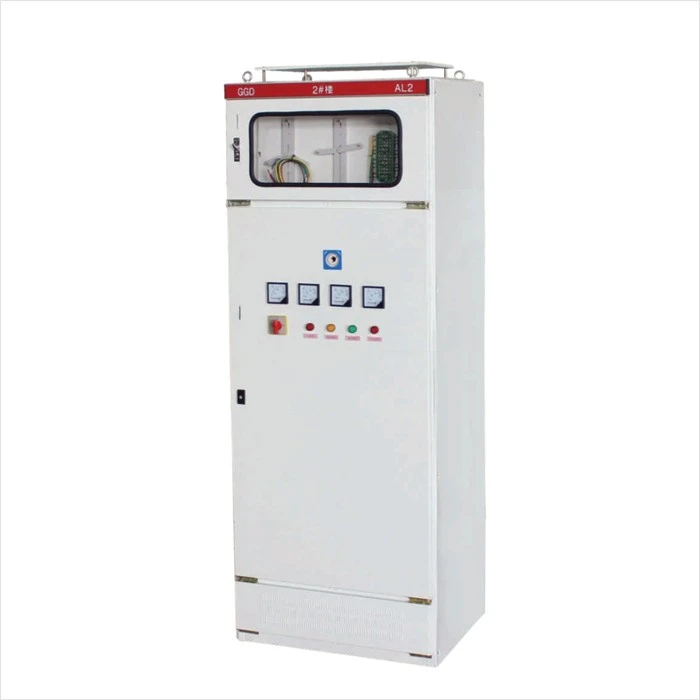

AC-Niederspannungsschaltanlage vom Typ GGD: Dieser Schrank bietet Vorteile wie eine vernünftige Struktur, bequeme Installation und Wartung, gute Schutzleistung, hohes Schaltvermögen, große Kapazität, starke dynamische und thermische Stabilität und eine breite Praktikabilität elektrischer Lösungen. Es kann als Ersatzprodukt verwendet werden. Nachteile: Es verfügt über wenige Schaltkreise, kann nicht beliebig zwischen Einheiten kombiniert werden, nimmt eine große Fläche ein und kann nicht an Computer angeschlossen werden.

GCK-Schrank: Hohe Schnittkapazität. Gute dynamische und thermische Stabilität, fortschrittliche und vernünftige Struktur, flexibles elektrisches Schema, starke Serialisierbarkeit und Vielseitigkeit. Verschiedene Schemaeinheiten können beliebig kombiniert werden, und ein Schrank kann eine große Anzahl von Stromkreisen aufnehmen, was Platz spart, ein hohes Schutzniveau bietet, sicher und zuverlässig ist und eine bequeme Wartung ermöglicht. Nachteile: Die horizontale Sammelschiene befindet sich oben im Schrank und die vertikale Sammelschiene verfügt nicht über eine flammhemmende Kunststoff-Funktionsplatine, die nicht an den Computer angeschlossen werden kann.

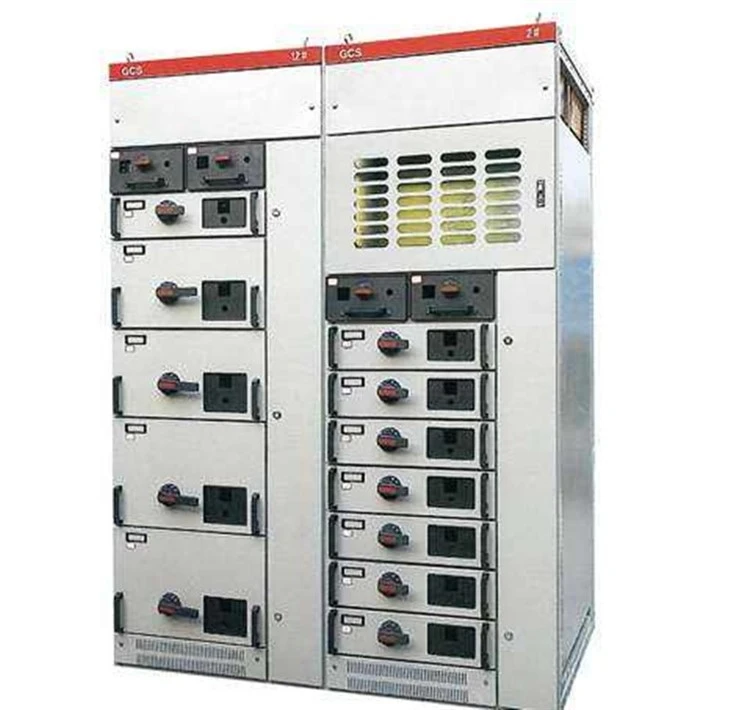

GCS-Niederspannungs-Ausfahrschaltanlage: Sie verfügt über hohe technische Leistungsindikatoren, kann sich an die Entwicklungsanforderungen des Strommarktes anpassen und mit bestehenden importierten Produkten konkurrieren. Es handelt sich um eine neue Art von ausfahrbarer Niederspannungsschaltanlage, die auf den Grundsätzen Sicherheit, Wirtschaftlichkeit, Rationalität und Zuverlässigkeit basiert. Es verfügt außerdem über ein hohes Schalt- und Verbindungsvermögen, eine hohe dynamische und thermische Stabilität, flexible elektrische Schemata, eine praktische Kombination, eine hohe Praktikabilität, eine neuartige Struktur und ein hohes Schutzniveau.

Produkte der MNS-Serie: Der Schrankkörper ist aus C-förmigem Stahl zusammengesetzt und bietet ein einheitliches Erscheinungsbild, hohe Genauigkeit und eine gute Austauschbarkeit der Schubladen. Die Breite des MCC-Schranks beträgt nur 600 mm und die Nutzungskapazität ist groß, wodurch mehr Funktionseinheiten untergebracht und Bauland eingespart werden können. Die Komponenten im Inneren des Schranks können entsprechend den unterschiedlichen Bedürfnissen der Benutzer mit verschiedenen Schaltermodellen konfiguriert werden, wodurch ein hoher und zuverlässiger Betrieb des Produkts besser gewährleistet wird. Dieses Gerät kann Automatisierungsschnittstellen reservieren und auch Module an der Schaltanlage installieren, um „drei Fern“-Funktionen zu erreichen und Geräte wie Fernsignalisierung, Telemetrie und Fernsteuerung zu steuern. Der Nachteil sind die hohen Kosten. Für kleine und mittlere Benutzer gibt es gewisse Schwierigkeiten.

Vorteile des Hauptprodukts der MNS-Serie: kompaktes Design, große Vielseitigkeit bei geringem Platzbedarf und einer großen Anzahl funktionaler Einheitsstrukturen, flexible Montage und das 25-mm-Modul-C-förmige Material kann die Anforderungen verschiedener Strukturformen, Schutzstufen usw. erfüllen Nutzungsumgebungen. Durch die Verwendung eines Standardmoduldesigns können Standardeinheiten für Schutz, Betrieb, Umwandlung, Steuerung, Einstellung, Anzeige usw. gebildet werden. Benutzer können die Zusammenstellung entsprechend ihren Anforderungen wählen.

GGD ist ein fester Schrank, GCK, GCS und MNS ist ein Schubladenschrank

Der Schubladenschiebemechanismus der GCK-, GCS- und MNS-Schränke ist unterschiedlich

Der GCS-Schrank kann nur als einseitiger Operationsschrank mit einer Tiefe von 800 mm verwendet werden

Der MNS-Schrank kann als doppelseitiger Operationsschrank mit einer Tiefe von 1000 mm verwendet werden

Insgesamt sind ausziehbare Schränke platzsparend, wartungsfreundlich, verfügen über mehrere Abgangskreise und sind teuer; Der feste Typ hat relativ weniger ausgehende Stromkreise und belegt mehr Land. Wenn der Kunde zu wenige Standorte zur Verfügung stellt und keinen festen Typ erstellen kann, sollte dieser in einen Schubladentyp geändert werden.

FOTO

Dieses Produkt wird normalerweise individuell angepasst.
Wir sind ein Hersteller und verfügen über eine professionelle technische Abteilung, die Lösungen entsprechend den Kundenbedürfnissen entwerfen und bereitstellen kann.
Für Konstruktionszeichnungen wenden Sie sich bitte an unser Verkaufspersonal

Hier finden Sie unsere Kundenbeispiele als Referenz

Ware: GCS LV-Ausfahrschaltanlage
Projekt: Krankenhaus in Nepal
GCS LV-Ausfahrschaltanlage 1
Keine Komponenten Spezifikation Einheit Menge Hersteller 1 1
1 AC-Leistungsschalter mit Kompaktgehäuse NM1-400S/3300 400A Pc 1 CHNT 交流塑壳断路器 NM1-400S/3300 400A 只 1 正泰电器
2 AC-Leistungsschalter mit kompaktem Gehäuse NM1-400S/3300 315A Pc 1 CHNT 交流塑壳断路器 NM1-400S/3300 315A 只 1 正泰电器
3 AC-Leistungsschalter mit kompaktem Gehäuse NM1-250S/3300 250A Pc 1 CHNT 交流塑壳断路器 NM1-250S/3300 250A 只 1 正泰电器
4 AC-Leistungsschalter mit kompaktem Gehäuse NM1-250S/3300 200A Pc 2 CHNT 交流塑壳断路器 NM1-250S/3300 200A 只 2 正泰电器
5 AC-Leistungsschalter mit kompaktem Gehäuse NM1-250S/3300 160A Pc 2 CHNT 交流塑壳断路器 NM1-250S/3300 160A 只 2 正泰电器
6 AC-Leistungsschalter mit kompaktem Gehäuse NM1-125S/3300 100A Pc 2 CHNT 交流塑壳断路器 NM1-125S/3300 100A 只 2 正泰电器
7 Stromwandler BH-0.66Ⅰ 400/5 φ30 0.5 Grade Pc 3 CHNT 电流互感器 BH-0.66Ⅰ 400/5 φ30 0.5级 只3 Monate
8 Stromwandler BH-0.66Ⅰ 300/5 φ30 0.5 Grade Pc 3 CHNT 电流互感器 BH-0.66Ⅰ 300/5 φ30 0.5级 只3 Monate
9 Stromwandler BH-0.66Ⅰ 250/5 φ30 0.5 Grade Pc 3 CHNT 电流互感器 BH-0.66Ⅰ 250/5 φ30 0.5级 只3 Monate
10 Stromwandler BH-0.66Ⅰ 200/5 φ30 0.5 Grade Pc 6 CHNT 电流互感器 BH-0.66Ⅰ 200/5 φ30 0.5级 只6 Monate
11 Stromwandler BH-0.66Ⅰ 150/5 φ30 0.5 Grade Pc 6 CHNT 电流互感器 BH-0.66Ⅰ 150/5 φ30 0.5级 只6 Monate
12 Stromwandler BH-0.66Ⅰ 100/5 φ30 0.5 Grade Pc 6 CHNT 电流互感器 BH-0.66ⅠB 100/5 φ30 0.5级 只6 Monate
13 Amperemeter 6L2-A 400/5A Pc 3 CHNT 电流表 6L2-A 400/5A 只 3 正泰电器
14 Amperemeter 6L2-A 300/5A Pc 3 CHNT 电流表 6L2-A 300/5A 只 3 正泰电器
15 Amperemeter 6L2-A 250/5A Pc 3 CHNT 电流表 6L2-A 250/5A 只 3 正泰电器
16 Amperemeter 6L2-A 200/5A Pc 6 CHNT 电流表 6L2-A 200/5A 只 6 正泰电器
17 Amperemeter 6L2-A 150/5A Pc 6 CHNT 电流表 6L2-A 150/5A 只 6 正泰电器
18 Amperemeter 6L2-A 100/5A Pc 6 CHNT 电流表 6L2-A 100/5A 只 6 正泰电器
19 Hauptsammelschiene TMY-80*6 M 4 Fengyuan 主母排 TMY-80*6 米 4
20 Abzweig-Sammelschienenschublade TMY-3*15*3 M 2 Fengyuan 分支排(抽屉) TMY-3*15*3 米 2
21 Abzweig-Sammelschienenschublade TMY-3*25*3 M 4 Fengyuan 分支排(抽屉) TMY-3*25*3 米 4
22 Abzweig-Sammelschienenschublade TMY-3*30*6 M 3 Fengyuan 分支排(抽屉) TMY-3*30*6 米 3
23 Kupferkerndraht BVR-1.5 M 50 Fengyuan 铜芯线 BVR-1.5 米 50
24 Kupferkerndraht BVR-2.5 M 60 Fengyuan 铜芯线 BVR-2.5 米 60
25 Hilfsmaterialien Set 1 Fengyuan 辅材 套 1
26 Gehäuse 800*1000*2200 Set 1 Fengyuan 壳体 800*1000*2200 台 1

WENN SIE WEITERE INFORMATIONEN BENÖTIGEN, KÖNNEN SIE UNS BITTE KONTAKTIEREN
