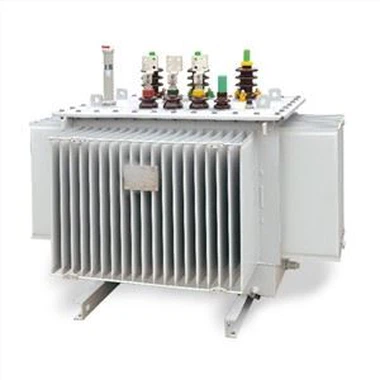

Dreiphasen-Öltransformator

Dreiphasiger Öltransformator

Was ist ein Öltransformator?

Der in Öl getauchte Transformator verfügt über einen dreidimensional gewickelten Eisenkern. Da seine drei Eisenkernsäulen dreidimensional in einem gleichseitigen Dreieck angeordnet sind, ist die Wicklung dicht, die drei Magnetkreise haben die gleiche Länge und der Magnetkreis hat keinen Luftspalt. Kürzeste Querschnittsfläche des Kernschenkels, die eher rund ist, was die Leistung weiter verbessert, Verluste reduziert, Geräusche reduziert, drei Terme ausbalanciert und dritte harmonische Komponenten reduziert. Aber weil sich der Druckregulierungsschalter im Wassertank befindet. Bei der Druckeinstellung sind die Kontakte des Schalters von außen nicht sichtbar. Es gibt zwei Arten von Reaktionsphänomenen: schlechter Kontakt und offener Stromkreis. Wenn der Kontakt nicht gut ist, kann es bei zu großer Last leicht zum Durchbrennen des Schalters kommen.

Öltransformatoren sind wichtige Geräte im Stromnetz und dienen hauptsächlich der Spannungsänderung und der Übertragung elektrischer Energie. Öltransformatoren arbeiten überwiegend nach dem Prinzip der elektromagnetischen Induktion. Geeignet für die Umgestaltung des Stromnetzes in städtischen und ländlichen Gebieten, Industrie- und Bergbauunternehmen und besser geeignet für Kombinationstransformatoren und vorinstallierte Umspanntransformatoren.

1. Leistung: Nach Kundenwunsch

2. Spannungsniveau: Nach Kundenwunsch

3. Art der Spannungsregelung: Offener Stromkreis oder Leitung

4. Gewindeschneidbereich: ±2x2,5 % (kann je nach Käuferwunsch hergestellt werden)

5. Frequenz: 50 Hz oder 60 Hz

6. Phasen: Drei

7. Verbindungssymbol: Dyn11

8. Kurzschlussimpedanz: Standardimpedanz

9. Die Höhe überschreitet nicht 1000 m und die Umgebungstemperatur überschreitet nicht 40 °C. Können diese Bedingungen nicht erfüllt werden, passen wir die Parameter normgerecht an.

Material:

Sauerstoff-freier Kupferdraht mit geringerem Widerstand wird nach einer Reihe zusätzlicher Oberflächenbehandlungen glatter und gratfrei. Daher weist unser Transformator einen geringeren Lastverlust und eine bessere elektrische Leistung auf.

Hochwertiges Siliziumstahlblech mit geringem Einheitsverlust und niedrigem Leerlauftransformator.

Die hochwertige Holzlaminat-Isolierung reißt oder verschiebt sich auch unter dem Einfluss eines Kurzschlusses nicht.

Gründlich gefiltertes Transformatorenöl enthält weniger Wasser, Gase und Verunreinigungen, wodurch unsere Transformatoren besser funktionieren.

Das hochwertige Gummidichtungsmaterial kann eine Alterung oder Undichtigkeit des Transformators verhindern.

Übersetzung für: Transfo H61 20KV 160kVA B2

H61 Transformator 15(20)kV 160kVA B2

Drei-Phasen-MV-/LV-Verteilungstransformator mit MV- und LV-Wicklungen in gewickelter Kupferleistung P=160KVA

--Konformität: NFC-Standard 52 100 - 52 112 und 52 113 oder inhaltlich gleichwertig

- Natürliche Kühlung: ONAN

- MV-Spannungseinstellung: durch Ausschalten +/- 5 % in fünf (5) Positionen

- Typ: auf Beitrag H61

- Nennleistung: 160 KVA

- Primäre Nennspannung: 20.000 V ± 5 %

- Sekundärspannung: 410 V aus-Last zwischen Phasen / 240 V zwischen Phase und Neutralleiter

- Frequenz: 50 Hz

- Kurzschluss-Spannung: 4 %

- Kein-Lastverlust kleiner oder gleich 300 W

- Lastverlust kleiner oder gleich 2000 W

- Kopplung: Dyn11 mit Ausgangsneutral

- MV- und LV-Kreuzungen: aus Porzellan

Betriebstemperatur des Öltransformators

Wenn der Öltransformator in Betrieb ist, muss sichergestellt werden, dass die Betriebstemperatur nicht dazu führt, dass sich das Transformatoröl zu schnell verschlechtert, was die Betriebskosten erhöht. Wenn die Betriebstemperatur des Öltransformators 85 Grad Celsius erreicht, wird ein Alarm ausgelöst. Wenn die maximale Temperatur 95 Grad Celsius erreicht, wird der Schalter des Transformators ausgeschaltet.

Daher ist festgelegt, dass die Öltemperatur bei der oberen Arbeitstemperatur von Öltransformatoren 85 Grad nicht überschreiten darf. Die Nennkapazität eines Transformators bezieht sich auf die maximale Leistung, die für einen langfristigen Dauerbetrieb zulässig ist, wenn der Transformator unter der angegebenen Umgebungstemperatur einen wirtschaftlich angemessenen Wirkungsgrad und eine normale erwartete Lebensdauer erreichen kann. Die spezifizierte Umgebungstemperatur für Transformatoren beträgt eine Höchsttemperatur von 40 Grad, eine maximale Tagesdurchschnittstemperatur von 30 Grad, eine maximale Jahresdurchschnittstemperatur von 20 Grad, eine Mindesttemperatur von -25 Grad für Außentransformatoren und -5 Grad C für Innentransformatoren.

Laut Betriebserfahrung und spezialisierter Forschung verdoppelt sich der Isolationslebensdauerverlust, wenn die Isolationstemperatur der Transformatorwicklung im Bereich von 80 - 140 Grad liegt, und die Lebensdauer verringert sich bei jeder Erhöhung um 6 Grad um die Hälfte. Dies ist die 6-Grad-C-Regel für den Transformatorbetrieb. Die maximal zulässige Temperatur für den Langzeitbetrieb von Transformatorwicklungen ist die normale Lebensdauertemperatur, und der maximal zulässige Wert für die Hot-Spot-Temperatur der Wicklung ist die sichere Temperatur.

Um eine möglichst wirtschaftliche Lebensdauer von Dämmstoffen zu erreichen, werden diese anhand ihrer maximal zulässigen Einsatztemperatur in verschiedene Hitzebeständigkeitsstufen wie Y, A, E, B, F, H, C usw. eingeteilt. Normale Situation. Die maximal zulässige Arbeitstemperatur für Isolierungen der Klasse Y beträgt 90 Grad, Klasse A 105 Grad, Klasse E 120 Grad, Klasse B 130 Grad, Klasse F 155 Grad, Klasse H 180 Grad und Klasse C über 180 Grad

Übersichtsdiagramm

PRODUKTFOTO

FABRIKWERKSTATT

UNTERNEHMENSÜBERSICHT

AUSSTELLUNG

FAQ

1. Sind Sie Hersteller oder Händler?

Fengyuan Power ist ein führender professioneller Hersteller mit Sitz in Henan, China

2. Wie sieht es mit der Lieferung und dem Kundendienst aus?-

Die Lieferung richtet sich nach der Bestellmenge, in der Regel benötigen wir für Containerbestellungen 1 Monat. 20 Container (20 Fuß oder 40 Fuß) pro Monat sind für uns kein Problem. Wir können Benutzerfragen rund um die Uhr beantworten und ihre Probleme lösen und bieten zeitnah umfassenden technischen Support für alle unsere Produkte.

3. Was ist Ihre Produktgarantie?

Erstens verfügen unsere Schaltanlagen und Energieanlagen über CCC, ISO9001 usw. Qualitätszertifizierung und seine elektrischen Teile und Zubehörteile verfügen über CE, Rohs, CB, TÜV, Kema... Zweitens gewähren wir eine 1-jährige Qualitätsgarantie.

4. Akzeptieren Sie OEM und ODM?

Ja. Unser Forschungs- und Entwicklungsteam verfügt über die neueste Technologie und kann Produkte gemäß den Zeichnungen und Marken der Kunden entwickeln und produzieren

Dieses Produkt wird normalerweise individuell angepasst.

Wir sind ein Hersteller und verfügen über eine professionelle technische Abteilung, die Lösungen entsprechend den Kundenbedürfnissen entwerfen und bereitstellen kann.

Bitte kontaktieren Sie unser Verkaufspersonal, um Konstruktionszeichnungen zu erhalten

Hier finden Sie unsere Kundenbeispiele als Referenz
