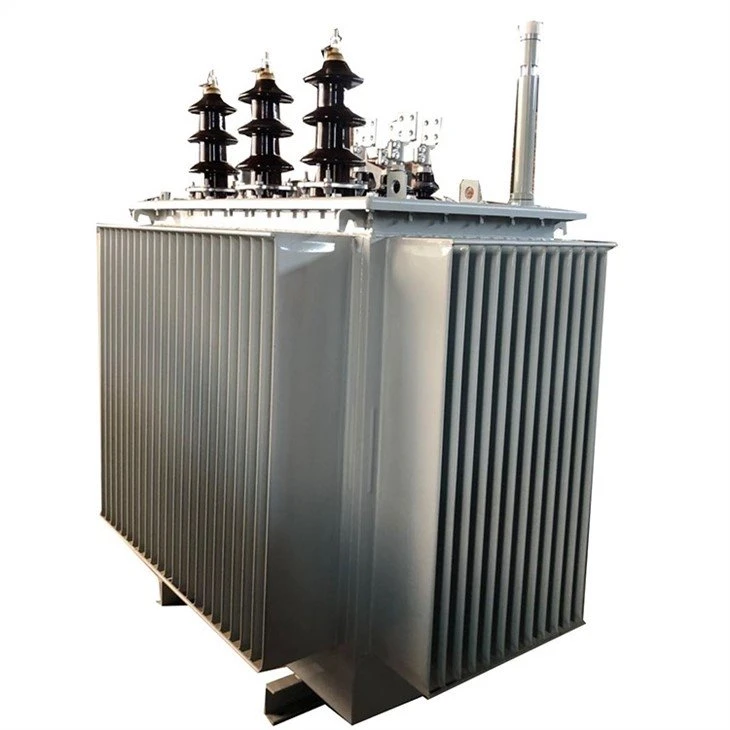

Ölgetauchter Leistungstransformator

Ölgetauchter Leistungstransformator

Die Herstellung des Transformators entspricht der IEC 60076 (oder anderen Anforderungen).

Der Magnetkern besteht aus einer verlustarmen, kristallorientierten Stahlplatte mit hoher Permeabilität, und der Stufenabschnitt hat eine 45 ° -Verbindungs-Stufenüberlappungsanordnung und ist mit einem Kühlkanal ausgestattet.

Die Wicklungsleiter bestehen alle aus 99,9% E-CU-Elektrolytkupfer.

Je nach Ausführung des Transformators können die Wicklungen durchgehende oder versetzte Scheiben oder einfache oder mehrere Spiralen sein.

Der Kühlkanal besteht aus entsprechend geformten Stangen und Führungsringen. An der HV-Wicklung befindet sich ein Abgriff, der über einen Trennschalter oder einen Lastabgriffschalter gesteuert werden kann.

Die Wicklungen werden in einem Autoklaven getrocknet, um genaue Abmessungen zu erzielen und eine kontinuierliche unelastische Beschädigung zu vermeiden. Der gesamte Transformator ist in einem Öltank eingeschlossen und unter Vakuumbedingungen mit Öl gefüllt. Lagertanks sind normalerweise Vakuumtanks. Die Kühlung erfolgt durch einen im Wassertank installierten Kühler: hauptsächlich zum Verschrauben, abnehmbar; manchmal wird Schweißlösung verwendet. Diese Geräte können mit Lüftern oder Pumpen ausgestattet werden, um die Nennleistung des Transformators zu erhöhen. Gemäß IEC 354 können diese Transformatoren mit einer Leistung betrieben werden, die die Nennleistung überschreitet.

Wenn das Gerät aufgrund von Maßüberlegungen keine Isolierflüssigkeit verteilen kann, sollten Vorkehrungen getroffen werden, um den Transformatorbehälter mit Inertgas zu füllen oder die Verteilungsvorrichtung des Kühlers und des Ölkonservators zu entfernen. Zusätzlich zum Standardzubehör kann der Transformator auch mit speziellem Zubehör ausgestattet werden, wie z. B. einem Überdruckventil, einem Ölkonservator mit Membran, einem Stromwandler, einer Wicklungstemperaturanzeige, einer Kabelbox, einer zentralen Rangierbox usw.

Transport

FAQ:

Q1: Ist OEM / ODM verfügbar?

A1: Ja, kein Problem! Unsere Produkte können angepasst werden. Wir haben ein Team von Designern und Ingenieuren und können Produkte nach Kundenwunsch anpassen.' Zeichnungen oder Anforderungen.

F2: Was ist Ihre Mindestbestellmenge?

A2: Ein Satz.

Q3: Wie ist die Lieferzeit?

A3: Es hängt von der Menge Ihrer Bestellung ab, es dauert normalerweise ungefähr 30 Tage.

F4: Wie kontrollieren Sie die Qualität?

A4: Wir haben ein Qualitätskontrollteam, um die Qualität sicherzustellen. Jeder Schritt entspricht dem Standard. Gleichzeitig nehmen wir bei Bedarf Bilder und Videos für Sie auf. Alle Produkte werden vor Verpackung und Versand vollständig zusammengebaut und sorgfältig getestet.

F5: Wie lange ist die Garantie?

A5: Wenn innerhalb eines Jahres nach dem Verkaufsdatum ein Problem mit dem Anhang auftritt, stellen Sie einfach die Fotos des beschädigten Anhangs zur Verfügung, und wir stellen den Anhang kostenlos zur Verfügung.
