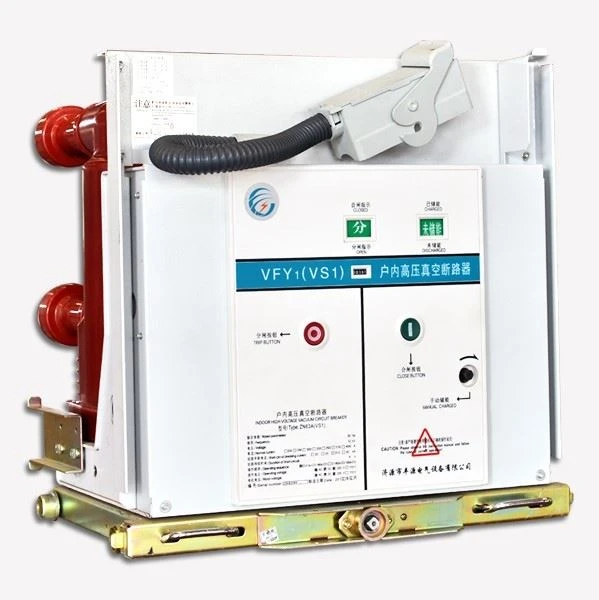

VS1 MV METALLVERKLEIDETER VAKUUM-LEISTUNGSSCHALTER FÜR DEN INNENBEREICH

VS1 MV METALLVERKLEIDETER VAKUUM-LEISTUNGSSCHALTER FÜR DEN INNENBEREICH

VS1-Serie Innen-Wechselstrom-Hochspannungs-Embedded-Pol-Vakuum-Leistungsschalter wird für Innen-Hochspannung mit einer Nennspannung von 12 kV und 24 kV, dreiphasiger Wechselstrom 50 Hz angewendet. Es wird zur Steuerung und zum Schutz von Umspannwerken, Bergwerksunternehmen und häufig für den Betrieb von Gelegenheiten verwendet. Die Schaltanlage entspricht den Normen IEC 62271-100, IEC61439 (idt GB/T 11022), GB 1984, DIN VDE 0670 usw.

Anfrage senden

Beschreibung

VS1 MV METALLVERKLEIDETER VAKUUM-LEISTUNGSSCHALTER FÜR DEN INNENBEREICH

Haupteigenschaften

1. Es ist bequem für die Einstellung, da der Vakuum-Leistungsschalter das Design der Lichtbogenkammer auf der Oberseite und der Betätigungsmechanismus auf der Unterseite übernimmt. 2. Es nimmt die Struktur der Kombination aus Luft und organischem Verbundisoliermaterial an; 3. Einfacher Frühlingsbetätigungsmechanismus, 10000 Betriebszeiten; 4. Reibungslose und gute selbstsichernde Leistung aufgrund des Leitspindel-Antriebsmechanismus.
2. Es nimmt die Struktur der Kombination aus Luft und organischem Verbundisoliermaterial an; 3. Einfacher Frühlingsbetätigungsmechanismus, 10000 Betriebszeiten;4. Reibungslose und gute selbstsichernde Leistung aufgrund des Leitspindel-Antriebsmechanismus.

Strukturelle Eigenschaften:

Die Spannung kann 12 kV und 24 kV erreichen, der Strom 4000 A und die Unterbrechung kann 20 KA/25 KA/31,5 KA/40 kA erreichen

Passende Schrankgröße:

Schrankbreite 500/550/650/800/1000mm
VCB-Modell: Geeignet für VCB-Vakuum-Leistungsschalter der Marken ABB/Siemens, Schneider usw

Umgebungsbedingungen:

1. Umgebungstemperatur: -10 Grad – plus 40 Grad
2. Relative Luftfeuchtigkeit: Tagesdurchschnitt 95. Monatsdurchschnitt 90.
3. Erdbebenintensität: 8 Grad;
4. Sättigungsdampfdruck: Der durchschnittliche Druck eines Tages sollte nicht mehr als 2,2 kPa betragen; der durchschnittliche Druck eines Monats sollte nicht mehr als 1,8 kPa betragen;
5. Die Höhe über dem Meeresspiegel: Weniger als oder gleich 1000 m (außer besondere Anforderungen)
6. Anwendbare Gelegenheiten sollten frei von brennbaren, explosiven, ätzenden und starken Vibrationen sein.

Die wichtigsten technischen Parameter:

NEIN	Artikel	Einheiten	technische Parameter
1	Nennspannung	KV	12
2	Bemessungs-Kurzzeit-Stehwechselspannung		42/48 (Zwischenphase, Boden/Bruch)
3	Bemessungs-Stehblitzstoßspannung		42/48 (Zwischenphase, Boden/Bruch)
4	Nennfrequenz	Hertz	50
5	Nennstrom	A	630 1250	630 1250 1600 2000 2500 3150	630 1250 1600 2000 2500 3150
6	Bemessungskurzschlussausschaltstrom	KA	20/25	31.5	40
7	Bemessungs-Kurzzeit-Stehspannung	KA	20/25	31.5	40
8	Nennkurzschlussdauer	S	4
9	Bemessungsspitzenstromfestigkeit	KA	50/63	80	100
10	Bemessungskurzschlussschließstrom	KA	50/63	80	100
11	Stehwechselspannung Sekundärkreis (1min)		2000
12	Nennausschaltstrom für Einzel- / Back-to-Back-Kondensatorgruppen	A	630/400 (40kA:800/400)
13	Nennschließstrom der Kondensatorbank		12,5 (Frequenz ist nicht größer als)
14	Mechanisches Leben	KA	20000
15	Nennstrom-Ausschaltzeiten (elektrische Lebensdauer)	KA	20000
16	Bemessungs-Kurzschlussstrom-Ausschaltzeiten	mal	50 (40 KA Weniger als oder gleich 30)
17	Dynamische und statische Kontakte ermöglichen eine kumulative Verschleißdicke	mm	3
18	Energiespeicherzeit	s	Kleiner oder gleich 10
19	Kontaktöffnungsweite	mm	11±1
20	Überhub	mm	3.5±0.5
21	Prellzeit beim Schließen des Kontakts	Frau	Kleiner oder gleich 2(40KA Kleiner als oder gleich 3)
22	Dreiphasen-Split/Closed-Periode	Frau	Kleiner oder gleich 2
23	Durchschnittliche Öffnungsgeschwindigkeit (Kontakte sind -8 mm voneinander getrennt)	m/s	1.2±0.2
24	Widerstand der Hauptleiterschleife	m/s	0.6±0.2
25	Widerstand der Hauptleiterschleife	μΩ	Kleiner oder gleich 50 (630 A) Kleiner oder gleich 45 (1250 A) Kleiner oder gleich 40 (1600, 2000 A) Kleiner oder gleich 35 (2500 A oder mehr)
26	Bewerteter Arbeitsablauf		0-0.3s-Co-180s-Co
