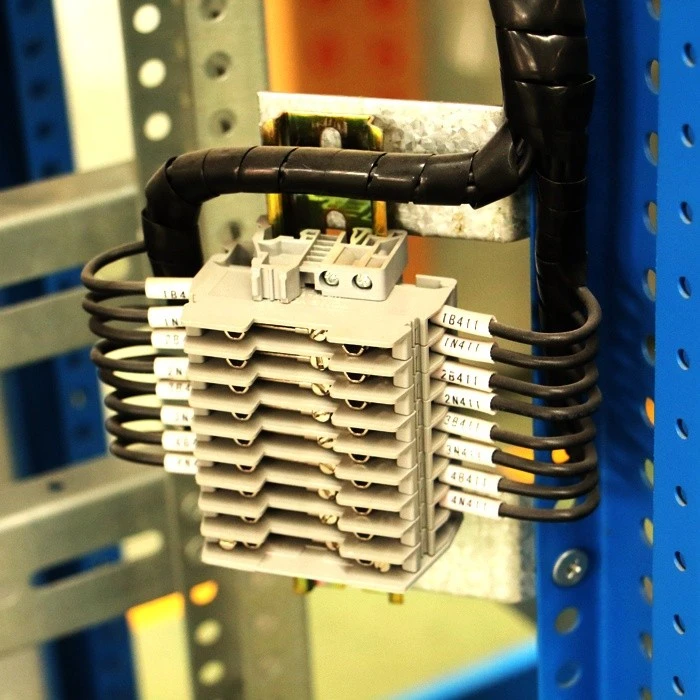

Funktionen des GGD-Kapazitätskompensationsschranks

1. Aus welchen Komponenten besteht der Kondensatorkompensationsschrank?

Im Allgemeinen besteht der Niederspannungskondensator-Kompensationsschrank aus dem Schrankkörper, der Sammelschiene, der Sicherung, der Sicherungsgruppe des Trennschalters, dem Kondensatorschütz, dem Blitzableiter, dem Kondensator, der Drossel, den Primär- und Sekundärdrähten, der Klemmenleiste und dem automatischen Kompensationssteuergerät für den Leistungsfaktor , Instrumententafel usw.

2. Funktionen verschiedener Komponenten des Kondensatorkompensationsschranks

Messerschmelzschalter

Die Schaltersicherungsgruppe integriert Lastschalter- und Sicherungskurzschlussschutzfunktionen mit kompakter Struktur und sicherer Verwendung. Er wird hauptsächlich als Leistungsschalter und Notschalter in Verteiler- und Motorstromkreisen mit hohem Kurzschlussstrom sowie zum Kabelkurzschlussschutz eingesetzt. Durch die Drehbetätigung des Schaltergriffs eignet er sich besonders für den Einbau und Einsatz in Schubladenschaltanlagen. Diese Schalterserie verfügt über eine vollständig geschlossene Struktur, die aus drei Teilen besteht: Kontaktsystem, Betätigungsmechanismus und Griff. Das aus dynamischen und statischen Kontakten und Lichtbogenlöschvorrichtungen bestehende Kontaktsystem ist in einem geschlossenen Gehäuse aus neuem lichtbogenbeständigem technischem Kunststoff montiert, wodurch ein Nullüberschlag erreicht wird. Seine Arbeitsleistung ist stabil, zuverlässig und erfordert während seiner Lebensdauer keine Wartung durch den Benutzer oder den Austausch von Teilen. Der mit Messerkontakten ausgestattete Sicherungskörper mit hoher Abschaltleistung ist zwischen den Kontakten in Reihe geschaltet. Wenn sich der Schalter in der Trennstellung befindet, stehen seine freiliegenden leitenden Teile nicht unter Spannung, wodurch die Sicherheit beim Reparieren und Ersetzen des Sicherungskörpers gewährleistet ist (das Öffnen der Schranktür erfolgt im ausgeschalteten Zustand). Der Schalter verfügt über einen Federkraftspeicher-Betätigungsmechanismus und der Griffbetriebsmodus ist Drehbetrieb. Der Öffnungs- und Schließvorgang des Schalters erfolgt durch Federkraft, die unabhängig von der Arbeitskraft ist und die Zuverlässigkeit und Stabilität seiner Funktion gewährleistet.

Niederspannungs-Blitzableiter

Der Niederspannungs-Zinkoxid-Blitzableiter ist ein Produkt zum Schutz der Isolierung elektrischer Geräte in Wechselstromnetzen vor atmosphärischen und betrieblichen Überspannungsschäden. Es ist für Verteilerkästen mit einer Netzfrequenz von 50 Hz oder 60 Hz geeignet. Befestigen Sie bei der Installation zunächst den Blitzableiter an der Halterung oder dem Querarm, wobei die untere Erdungsklemme direkt geerdet sein muss, und befestigen Sie dann die obere Leitung an der Verdrahtungsklemme. Der Zinkoxid-Blitzableiter, auch bekannt als Silikonkautschuk-Zinkoxid-Blitzableiter, ist auch als organischer Metalloxid-Blitzableiter bekannt.

Zink-Blitzableiter, auch bekannt als organischer Metalloxid-Blitzableiter, neuer Leistungsschalter

Kleine Leistungsschalter eignen sich hauptsächlich für Stromkreise mit Wechselstrom 50/60 Hz, einer Nennarbeitsspannung von 240 V/415 V und darunter und einem Nennstrom von bis zu 60 A. Sie werden hauptsächlich zur Steuerung, Überlastung und zum Kurzschlussschutz von Stromkreisen und Geräten in modernen Gebäuden sowie für den seltenen Betrieb und die Isolierung von Stromkreisen eingesetzt.

BSMJ-0.4-10-3 Kondensator

Der selbstheilende Niederspannungs-Parallelkondensator „BSMJ“ verwendet fortschrittliche metallisierte Folien als Material, führt fortschrittliche ausländische Technologien und Geräte ein und wird strikt in Übereinstimmung mit nationalen und IEC-Standards hergestellt; Es wird hauptsächlich zur Verbesserung des Leistungsfaktors, zur Reduzierung von Leitungsverlusten und zur Verbesserung der Spannungsqualität in Niederspannungsnetzen eingesetzt und ist ein neues, vom Land empfohlenes Energiesparprodukt. Geringe Größe und geringes Gewicht: Aufgrund der Verwendung von metallisiertem Polypropylenfolienmaterial als Medium betragen Volumen und Gewicht nur 1/4 und 1/5 der alten Produkte.

AC-Schützkontakt

Schaltkondensatorschütze werden hauptsächlich in Stromleitungen mit Wechselstrom 50 Hz oder 60 Hz und einer Nennbetriebsspannung von bis zu 380 V für den Einsatz von Niederspannungs-Blindleistungskompensationsgeräten zum Ein- oder Ausbau von Niederspannungs-Parallelkondensatoren eingesetzt. Das Schütz ist mit einer Überspannungsschutzvorrichtung ausgestattet, die die Auswirkungen von Einschaltüberspannungen auf den Kondensator wirksam reduzieren und Überspannungen beim Öffnen und Schließen unterdrücken kann.

Thermorelais

Das thermische Überlastrelais aus Bimetallblech (im Folgenden als Thermorelais bezeichnet) eignet sich zum Schutz von Wechselstrommotoren vor Überlastung und Phasenausfall in Stromkreisen mit Wechselstrom 5 0 Hz, Nennbetriebsspannung des Hauptstromkreises bis zu 380 V und Nennbetriebsspannung Strom von 0,25-160A. Das Thermorelais verfügt über Funktionen wie einstellbaren Einstellstrom, Temperaturkompensation, Phasenausfallschutz, automatischen Reset und manuellen Reset, Flexibilitätsprüfung der Netzwirkung und manuelle Trennung von 9 normalerweise geschlossenen Kontakten (normalerweise offene Kontakte sind nicht geschlossen).

GGD

1. Der LV-Niederspannungsverteilerschrank vom Typ GGD eignet sich für dreiphasigen Wechselstrom mit 50 Hz, einer maximalen Spannung von 380 V und einem Nennstrom von bis zu 3150 A. Er wird häufig in Kraftwerken, Umspannwerken, Industrie- und Bergbauunternehmen usw. als Energieverbraucher und zur Stromerzeugung eingesetzt , Beleuchtungs- und Verteilungsgeräte für die Umwandlung, Verteilung und Steuerung elektrischer Energie

2. Schutzart ist IP30. IP20-IP40 kann je nach den Anforderungen der Betriebsbedingungen optional sein.

Gutes Auftreten. einfache Montage und Demontage

Umgebungsbedingungen für die Installation

1. Umgebungslufttemperatur: -5 Grad ~ plus 40 Grad und die Durchschnittstemperatur sollte nicht betragen

über 35 Grad in 24 Stunden überschreiten

2.Höhe im Innenbereich über dem Meeresspiegel: Maximale Installationshöhe: 2000 m

3. Die relative Luftfeuchtigkeit sollte 50 Prozent bei maximaler Temperatur plus 40 Grad nicht überschreiten. Bei niedrigerer Temperatur ist eine höhere relative Luftfeuchtigkeit zulässig. Ex. 90 Prozent bei plus 20 Grad. Angesichts des Temperaturwechsels ist es jedoch möglich, dass gelegentlich mäßiger Tau entsteht.

4. Keine Brand-, Explosionsgefahr, schwere Verschmutzung, chemische Korrosion und starke Vibrationen

5. Das Installationsgefälle darf 5 Grad nicht überschreiten

6. Das Gerät muss an einem Ort installiert werden, an dem es keinen starken Vibrationen und Stößen ausgesetzt ist und an dem die elektrischen Komponenten nicht korrodiert sind.

Bei spezifischen Anforderungen wenden Sie sich bitte an den Hersteller

Typ	Nennspannung	Nennstrom (A)	Bemessungskurzschlussstrom (KA)	Bemessungskurzzeitstromfestigkeit (1 s) KA	Bemessungsspitzenstrom (1s)KA
GGD1	380 V	A.1000	15	15	15
		B.600(630)
		C.400
GGD2	380V	A.1500 (1600)	30	30	63
		B.1000
		C.600
GGD3	380V	A.3150	50	50	105
		B.2500
		C.2000

PRODUKTFOTO

FABRIKWERKSTATT

FAQ

F5: Ist OEM/ODM verfügbar?

A: Ja, das ist es! Unsere Produkte können individuell angepasst werden. Wir verfügen über Design- und Ingenieurteams und können Produkte entsprechend den Zeichnungen oder Anforderungen des Kunden anpassen.

F6: Sie sind Hersteller oder Handelsunternehmen?
A: Wir sind eine Fabrik. Als 100-prozentiger professioneller Hersteller mit 20-jähriger Herstellererfahrung können wir Produkte gemäß den Anforderungen der Kunden herstellen und auch die Qualität der Produkte zu 100 Prozent kontrollieren.

F7: Kann der Preis ausgehandelt werden?

A: Ja, der Preis ist verhandelbar. Es kann je nach Menge oder Paket geändert werden

F8: Wie wäre es mit einer Inspektion?

A: Wir verfügen über das gesamte Inspektionssystem vom Rohmaterial bis zum Endprodukt, einschließlich Temperaturanstiegstest, Salzsprühtest, Leitertyptest und mechanischer Lebensdauertest.

F9: Was sind Zahlungsbedingungen?

A: TT, Paypal, Western Union, Alibaba Trade Assurance und L/C sind akzeptabel. 30 Prozent T/T im Voraus, 70 Prozent Restbetrag vor dem Versand.

F10: Welchen Service bietet das Unternehmen an?

A: Wir verfügen über ein professionelles Ingenieurteam, das die Form entwerfen und entwickeln kann, um unterschiedliche Kundenanforderungen zu erfüllen.

Darüber hinaus verfügen wir über ein Verkaufsteam, das vom Vorverkauf bis zum Nachverkauf einen guten Service bietet.

Dieses Produkt wird normalerweise individuell angepasst.
Wir sind ein Hersteller und verfügen über eine professionelle technische Abteilung, die Lösungen entsprechend den Kundenbedürfnissen entwerfen und bereitstellen kann.
Bitte kontaktieren Sie unser Verkaufspersonal, um Konstruktionszeichnungen zu erhalten

Hier finden Sie unsere Kundenbeispiele als Referenz

Nepalesische Kunden

Datenblatt
1.1 710-512-01-MVS1-Hauptumspannwerk
Eingehende Schaltanlage A01 B01 2
Keine Komponentenspezifikation Einheit Menge Hersteller
1 VCB
HVX12-50-31-F 275 mm
Höhe: Weniger als oder gleich 2000 m
Öffnungsspannung DC220V
Schließspannung DC220V
Energiespeicherspannung DC220V
Set 1 China
2 VT JDZ-10 10KV/√3/0.1KV/√3 Satz 3 China
3 CT
LZZBJ9-12 3000/1A 5P20 10VA
5P20 5VA 5Fs5 5VA
Set 3 China
4 Hochspannungssicherung XRNP1-12 0,5A Stk. 3 China
5 Blitzableiter HY5WZ-17/50 Set 3 China
6 Intelligentes Bedienfeld WY-9008A Pc 1 China
7 Kurzschluss- und Erdschlussanzeige EKL-4-1 Stk 1 China
8 Multifunktionales elektrisches Instrument PD666-3S3 380V 5A Pc 1 China
9 Primärer Harmonischeneliminator LXQ-12KV Pc 1 Fengyuan
10 Ladeanzeige DXN-12Q Pc 1 China
11 Temperatur- und Feuchtigkeitsregler WY-CS-III Stk. 1 China
12 Verbindungsstück JY-2 Pc 3 China
13 Anschlussdose PJ1 Stk. 1 China
14 Dosierhalterung Universaltyp Stk. 1 China
15 Signallampe ND16-22D/4 AC380V rot Pc 1 CHNT
16 Signallampe ND16-22D/4 AC380V grün Pc 1 CHNT
17 Signallampe ND16-

WENN SIE WEITERE DETAILS BENÖTIGEN, KONTAKTIEREN SIE UNS BITTE
