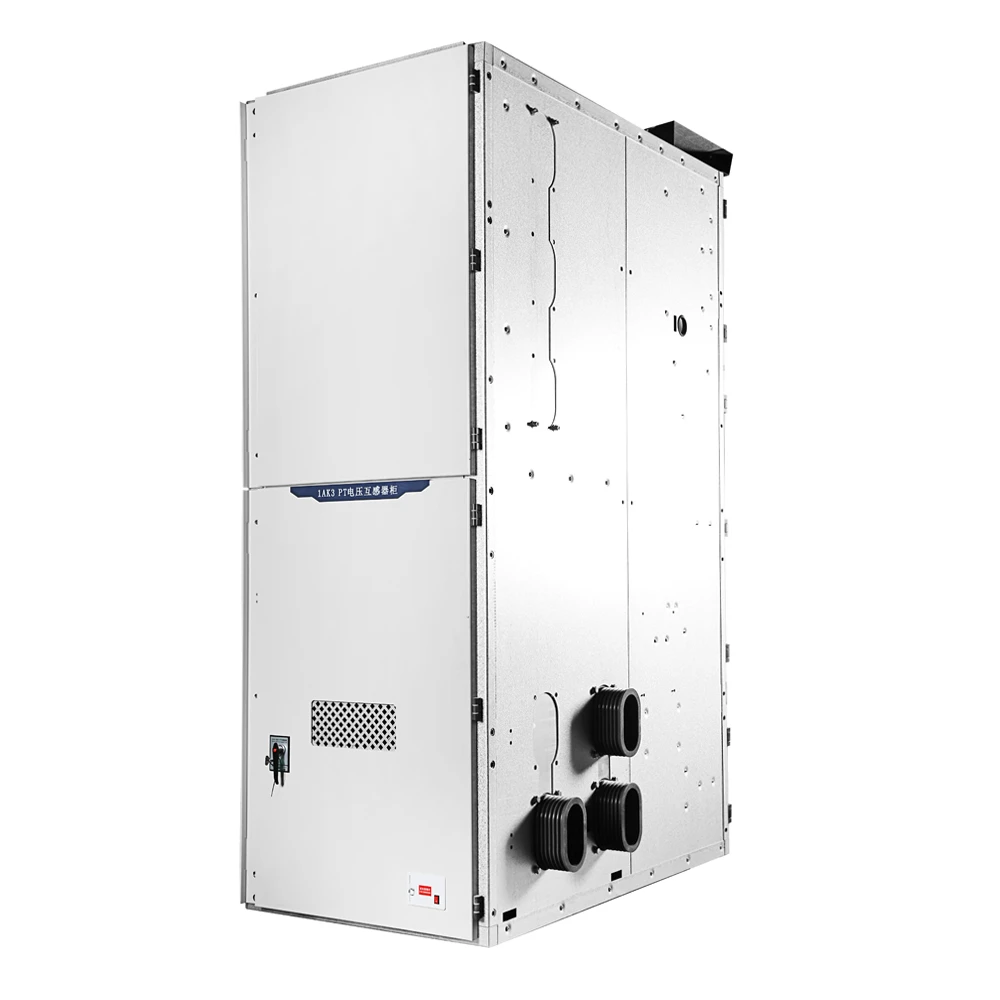

Metallgekapselte Hochspannungsschaltanlage

Metallverkleidete, abnehmbare, geschlossene Schaltanlagen der KYN-Serie (im Folgenden als Schaltanlagen bezeichnet). Es eignet sich für den Stromempfang und die Stromverteilung in einem 3,6-{3}-12-kV-Dreiphasen-Wechselstrom-50-Hz-Einzelbus- und Einzelbusabschnittssystem. Es hat die Funktion, Schaltkreise zu steuern, zu schützen und zu überwachen.

Nennwert: Systemspannung 3,6 kV, 7,2 kV, 12 kV, 24 kV, Nennstrom bis zu 4000 A, dreiphasiger Wechselstrom 50/60 Hz.

Merkmale

1: STRENGE Schutzmaßnahme zur Gewährleistung der persönlichen Sicherheit

2: Im Kabelraum können bis zu 9 einadrige Kabel installiert werden

3: Für den Handwagen werden Betriebs- und Testpositionen eingerichtet, und beide Positionen sind mit einer sicheren und zuverlässigen Positionierungs- und Anzeigevorrichtung ausgestattet

4: Das Gehäuse ist vollständig aus aluminisierten und verzinkten Stahlblechen zusammengesetzt, die mit einer Werkzeugmaschine bearbeitet, gebogen und anschließend verschraubt werden.

5: Es verfügt über eine hohe mechanische Festigkeit und seine Sauberkeit und Schönheit ist gewährleistet.

6: Die Schaltschranktür ist mit Kunststoff besprüht und verfügt außerdem über eine hohe Schlagfestigkeit und Korrosionsschutz.

7: Der Primärschalter kann mit dem Vakuum-Leistungsschalter VD4 und dem Festlastschalter der Serie C3 von ABB ausgestattet sein. Anstelle der gleichen ausländischen Produkte können auch verschiedene Vakuum-Leistungsschalter für den Hausgebrauch (z. B. VS1, VH1, VK, ZN28) bereitgestellt werden.

8: Die Vordertür ist mit einem Beobachtungsfenster ausgestattet, um den Betriebszustand der Komponenten im Raum zu überprüfen

Anwendung: Hauptsächlich geeignet für Kraftwerke, Umspannwerke und Bergbauunternehmen zum Empfangen und Verteilen von Strom mit Steuerungs-, Schutz- und Überwachungsfunktionen. Es kann auch dort eingesetzt werden, wo häufige Operationen erforderlich sind.

Arbeitsbedingungen

1. Umgebungstemperatur: -15 Grad ~+40 Grad.

2. Höhe: Weniger als oder gleich 1000 m.

3. Relative Luftfeuchtigkeit: Tagesdurchschnitt kleiner oder gleich 95 %, täglicher durchschnittlicher Dampfdruck kleiner oder gleich 2,2 kPa.

4. Erdbebenintensität: Weniger als oder gleich Stärke 8.

5. Geeignet für nicht-korrosive, brennbare Gas- und Wasserdampfbereiche.

6. Verwendung an Orten ohne häufige und intensive Nutzung.

Hinweis: Es können kundenspezifische Produkte bereitgestellt werden.

Spezifikationen:

Produkte:

FABRIKWERKSTATT

UNTERNEHMENSÜBERSICHT

AUSSTELLUNG

VERPACKUNG & LIEFERUNG

FAQ:

F: Können wir Muster als Referenz erhalten?

A: Ja, solange es sich um herkömmliche Waren handelt, werden Ihnen die Musterkosten und die damit verbundenen Transportkosten in Rechnung gestellt.

F: Wie kann man Qualitätsprobleme nach dem Verkauf lösen?

A: Machen Sie Fotos von Qualitätsproblemen und senden Sie diese dann zur Überprüfung und Bestätigung an uns. Wir werden Ihnen innerhalb von 3 Tagen eine zufriedenstellende Lösung anbieten.

F: Wie lange ist die Lieferzeit?

A: Die Lieferzeit hängt von der bestellten Menge ab und liegt in der Regel innerhalb von 25-35 Tagen nach Erhalt der Anzahlung.

F: Wie lauten Ihre Zahlungsbedingungen?

A: Wir akzeptieren Banküberweisungen und unwiderrufliche Akkreditive auf Sicht.

F: Können Sie unsere Marke auf das Produkt drucken?

A: Ja, natürlich machen wir auch OEMs, um die Marke des Kunden auf das Produkt zu drucken.

Dieses Produkt wird normalerweise individuell angepasst.

Wir sind ein Hersteller und verfügen über eine professionelle technische Abteilung, die Lösungen entsprechend den Kundenbedürfnissen entwerfen und bereitstellen kann.

Bitte kontaktieren Sie unser Verkaufspersonal, um Konstruktionszeichnungen zu erhalten

Hier finden Sie unsere Kundenbeispiele als Referenz

Kunde aus Usbekistan

Datenblatt

1.1 710-512-01-MVS1-Hauptumspannwerk

Eingehende Schaltanlage A01 B01 2

Keine Komponentenspezifikation Einheit Menge Hersteller

1 VCB

HVX12-50-31-F 275mm

Höhe: Weniger als oder gleich 2000 m

Öffnungsspannung DC220V

Schließspannung DC220V

Energiespeicherspannung DC220V

Set 1 China

2 VT JDZ-10 10KV/√3/0,1KV/√3 Satz 3 China

3 CT

LZZBJ9-12 3000/1A 5P20 10VA

5P20 5VA 5Fs5 5VA

Set 3 China

4 Hochspannungssicherung XRNP1-12 0.5A Stk. 3 China

5 Blitzableiter HY5WZ-17/50 Set 3 China

6 Intelligentes Bedienfeld WY-9008A Stk. 1 China

7 Kurzschluss- und Erdschlussanzeiger EKL-4-1 Stk. 1 China

8 Multifunktionales elektrisches Instrument PD666-3S3 380V 5A Stk. 1 China

9 Primärer Oberwellenbeseitiger LXQ-12KV Pc 1 Fengyuan

10 Ladeanzeige DXN-12Q Pc 1 China

11 Temperatur- und Feuchtigkeitsregler WY-CS-III Pc 1 China

12 Verbindungsstück JY-2 Stk. 3 China

13 Anschlussdose PJ1 Stk. 1 China

14 Dosierhalterung Universaltyp Stk. 1 China

15 Signallampe ND16-22D/4 AC380V rot Stk 1 CHNT

16 Signallampe ND16-22D/4 AC380V grün Stk 1 CHNT

17 Signallampe ND16-22D/4 AC380V weiß Stk 1 CHNT

18 AC-Miniatur-Leistungsschalter NB1-63/2P C6A 6kA(R) Stk. 2 Fengyuan

19 AC-Miniatur-Leistungsschalter NB1-63/3P C3A 6kA(R) Stk. 1 Fengyuan

20 DC-Miniatur-Leistungsschalter NB1Z-63 2P C6 Pc 1 Fengyuan

21 AC-Miniatur-Leistungsschalter NB1-63/3P B2A 6kA(R) Stk. 1 China

22 Universalprüfklemme RURTK/S Pc 30 China

23 Universal-Klemmenblock RUK 5B Pc 18 China

24 Schrankoberteil Kleinbus Ø 6 Kupferschiene m 11 Fengyuan

WENN SIE WEITERE DETAILS BENÖTIGEN, KONTAKTIEREN SIE UNS BITTE
