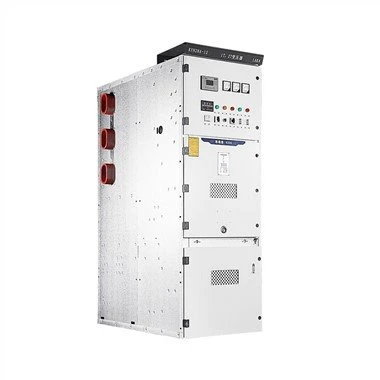

KYN28-24 10.4KV Bedienfeldplatine

Die Hochspannungsschaltanlage KYN28-24 ist mit einem VS1-Vakuum-Leistungsschalter mit hoher Ausschaltleistung und niedrigem Stromabschaltwert (es kann auch mit einem VD4-Vakuum-Leistungsschalter ausgestattet werden) als Hauptschalter ausgestattet, mit fortschrittlichem, angemessenem und kompakte Bauweise. Es hat überlegene Leistung, Sicherheit und Zuverlässigkeit und verfügt über die "fünfsichere" Verriegelungsfunktion, die die Anforderungen technischer Standards wie IEC298 und GB3906 erfüllt. Es wird häufig in verschiedenen Umspannwerken von Stromversorgungssystemen, Kraftwerken, Industrie- und Bergbauunternehmen eingesetzt , und Hochspannungs-Energieverteilung.

Anfrage senden

Beschreibung

Schrankparameter
Die Gehäusestruktur besteht aus alu-zinkbeschichteten Blechen, die verschraubt und von CNC-Werkzeugmaschinen in mehreren Biegevorgängen bearbeitet werden;
Alle Arbeiten werden bei geschlossener Schranktür durchgeführt;
Das Schutzniveau ist hoch, wodurch das Eindringen von Schmutz und Insektenschädlingen verhindert werden kann.
Einfache und effektive „Fünf-Prävention“-Sperre zur Vermeidung von Fehlbedienung;
Bestückbar mit Vakuum-Leistungsschaltern VS1 und VD4;
Es ist einfach, den Leistungsschalter auszutauschen, und die Handwagen-Austauschbarkeit ist gut;
Zuverlässige Wandmontage und Frontwartung des Schranks reduzieren die Stellfläche;
Der Kabelraum bietet ausreichend Platz und kann mehrere Kabel anschließen;
Der Leistungsschalterraum und der Kabelraum können jeweils mit Heizungen ausgestattet werden, um Kondensation und Korrosion zu verhindern

Strukturbeschreibung:

Elektrische Hauptschalttafeln werden nach GB3906 und Ie 298 entworfen. Die gesamte Schaltanlage kann aus dem Schrank und den Ersatzteilen (Wagen) zwei Komponenten entnommen werden. Die Schrankstruktur besteht aus einer mit Aluminium beschichteten Zinkplatte oder einer Kombination aus verzinkten Platten, die eine Metalltrennwand bilden, die den Teil des Stromkreisunterbrechungsraums, des Kabelraums des Hauptsammelschienenraums und des Relaiskontrollraums trennt. Alle Metallkonstruktionen wurden geerdet, jedes Fach des Hauptstromkreises Das System hat einen separaten Druckentlastungskanal. Im Kabelraum kann eine 40 * 6-mm-Masseschiene eingestellt werden.

Abmessungen des Schrankumrisses (mm) (ohne Tür)

Höhe	Breite	Tiefe
2300	800	1800
2300	1000	1800

Technische Information:

Artikel		Einheit	Parameter
Nennspannung		KV	12~24
Nennstrom		HZ	50
Nennstrom des Leistungsschalters		A	630\2000
Bemessungsstrom des Schaltschranks		A	630\2000
Nennstrom der dynamischen Stabilität (4S)		KA	16\20\25\31.5\40\50
Nennstrom der dynamischen Stabilität (Peak)		KA	40\50\63\80\100\125
Bemessungskurzschlussabfallstrom		KA	16\20\25\31.5\40\50
Bemessungskurzschlusseinschaltstrom (Peak)		KA	40\50\63\80\100\125
Bewerteter Isolationsgrad	1min Netzfrequenz Stehspannung	KA	24	32	42
	Beleuchtungsstoßspannungsfestigkeit	KA	40	60	75
Schutzgrad	IP2X-Gehäuse: IP4X, es ist IP2X, wenn Fach und Leistungsschalterraum offen sind

KYN28-24 (5)

KYN28-24 (6)

KYN28-24 (7)

KYN28-24 (8)

KYN28-24 (9)

KYN28-24 (10)
