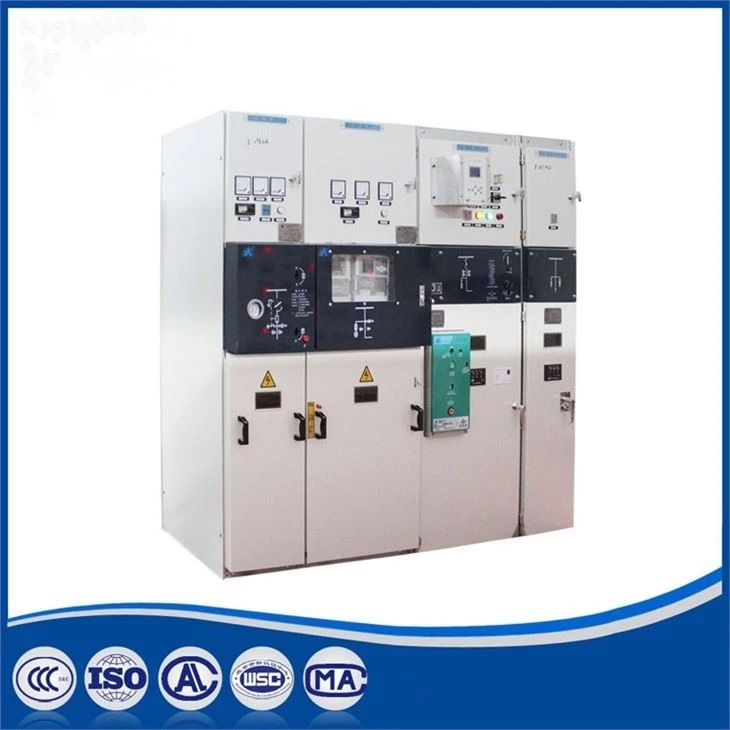

FYG-12 Elektrischer Schaltschrank

FYG-12 festisolierte Schaltanlagen eignen sich für Mittelspannungs-Stromverteilungssysteme mit einer Nennspannung von weniger als 10 kV und einem Nennstrom von weniger als 1250 A. Es ist zuverlässiger als die SF6-Ringhaupteinheit und eignet sich besser für ein breiteres Anwendungsspektrum.

Anfrage senden

Beschreibung

FYG-12 Elektroschaltschrank

BESONDERHEIT:

• Kein SF6-Gas im Inneren, wodurch die Konstruktion von Druckbehältern vermieden wird.

• Alle stromführenden Teile sind versiegelt oder in Epoxidharz und Silikonkautschuk eingebettet, vollständig isolierte und vollständig geschlossene Struktur, Sicherheitsschutzstufe: IP67.

• Alle Antriebsmechanismen versiegelt in einer Box, wirklich wartungsfrei.

• Verbessertes Phasentrennungsdesign, unabhängige Phasenisolierung, um Fehler zwischen den Phasen zu vermeiden.

• Modulares Standarddesign zur Erleichterung der Erweiterung, Modifikation und des Austauschs der Einheit.

• Schalterarbeitsposition jeder Phase konnte unabhängig beobachtet werden.

• Sicher, intelligent, umweltfreundlich, flexible Montage möglich, gute Leistung für den Einsatz in speziellen Umgebungen.

• Mehrfache mechanische Verriegelung zum Erreichen der „Fünf-Schutz“-Funktion.

• Komplette Anwendungslösung für den Innen- und Außenbereich.

ARBEITSUMFELD

Küstengebiet: vollständig versiegelte Struktur des Mechanismus, professionelle Testausrüstung für hohe Salzsprühnebel, um eine langfristige Anwendung in Küstengebieten sicherzustellen.

Niedrigtemperaturbereich: Die festisolierte Schaltanlage benötigt kein SF6, sodass das potenzielle Problem, das durch das Verflüssigen von Isoliergas bei niedriger Temperatur verursacht wird, vermieden werden kann.

Plateaubereich: Durch das Fehlen von SF6 können die Probleme, die durch den großen Druckunterschied zwischen dem Inneren und dem Äußeren des Gastanks in Höhenlagen verursacht werden, vermieden werden.

Explosionsverbotene Orte: Der Schalter verwendet einen Vakuumunterbrecher, der mit einer Epoxidharzbuchse abgedichtet ist, wodurch Gasexposition und Explosion verhindert werden können.

Keller mit Arbeitern: Die Dichte von SF6 ist 5-mal höher als die von Luft unter gleichen Bedingungen. Wenn also SF6 in einer herkömmlichen RMU austritt, sammelt es sich in einem niedrigen Bereich an, sodass die Arbeiter dort verletzt oder erstickt werden könnten.

Situation mit häufigen Schaltvorgängen: Schaltvorgänge für RMU mit festem Dielektrikum erreichen 20,000 Mal.

Bereiche mit hohen Anforderungen an den Umweltschutz: Unsere schutzisolierten Schaltanlagen enthalten kein SF6, eine Art Treibhausgas.

Windiger und sandiger Bereich: Die IP-Schutzart der stromführenden Teile erreicht IP67. Das Steuerkreisfach ist speziell behandelt, sodass unser Produkt lange in windigen und sandigen Gegenden arbeiten kann.

Hochtemperaturumgebung: Geeignet für spezielle Bereiche mit Hochtemperaturumgebung, die maximale Temperatur des normalen Betriebs beträgt bis zu 70 Grad. Der Hochtemperatur-Umwelttest wurde durchgeführt.

Technische Parameter:

		Modul C	Modul F	Modul V
		Lastschalter	Lastschalter plus Sicherung	Vakuumkreislauf Unterbrecher	Trennschalter	Erdungsschalter
Nennspannung	KV	12	12	12	12	12
Lichtbogenlöschung		VAKUUM	VAKUUM	VAKUUM
Nennstrom	A	630	1250	630/1250	630/1250	630/1250
Nennfrequenz	Hertz	50	50	50	50	50
Spannungsfestigkeit Spannung zwischen den Phasen, P muss Kontakte erden/öffnen	KV	42/48	42/48	42/48	42/48	42/48
Blitzimpulsfestigkeit Spannung zwischen Phasen, Phase zu Erde/offene Kontakte	KV	75/85	75/85	75/85	75/85	75/85
Bemessungs-Spitzenstromfestigkeit	KA	50		50/63	50/63	50/63AUS
IP-Bewertung		67	67	67	67	67
Mechanische Ausdauer	mal	10000	10000	10000	3000	3000
