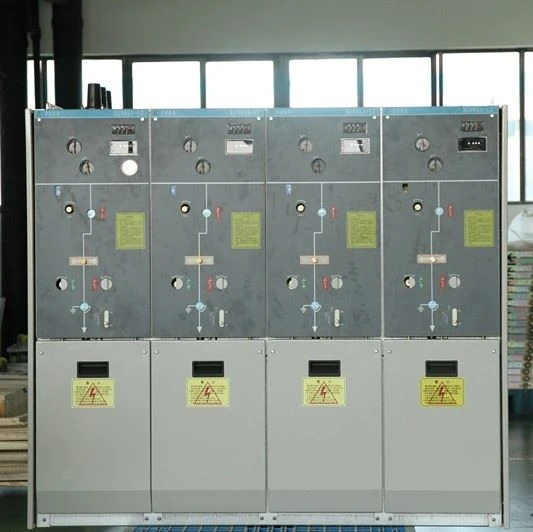

SF6-gasisolierte elektrische Schalttafel

SF6-gasisolierte elektrische Schalttafel

Die Hochspannungskabelabzweigdose der SF6-Serie wird häufig in 33-kV-, 24-kV- und 11-kV-Knotenverbindungen von Kabelsystemen verwendet. Sie ist die elektrische Hauptausrüstung für das Kabel, das zusammengebaut und von der Steckdose der Schaltanlage getrennt werden muss. Der Kabelabzweigkasten nimmt eine importierte, hochwertige, gummiisolierte, dichte Isolierung ohne nackte stromführende Teile an. Sein Schalter ist ein SF6-isolierter Lastschalter. Der SF6-Kabelabzweigkasten ist für den wartungsfreien Betrieb im Freien ausgelegt, sicher und zuverlässig und sein Schutzgrad erreicht IP933. Der unterirdische Abzweigverbinder ist hochwassergeschützt. Er wird häufig in städtischen Industrien, Wohnvierteln, Handelszentren, Bergbaugebieten, Großunternehmen wie Stahl, Automobil, Erdöl, chemischer Industrie, Zement und anderen Gelegenheiten verwendet. Er ist besonders für den städtischen Gebrauch geeignet Projekt zum Wiederaufbau des Stromnetzes, das die Investition in elektrische Geräte und Kabel erheblich einsparen und die Zuverlässigkeit der Stromversorgung verbessern kann. Dieses Gerät entspricht den Anforderungen der Standards IEC 62271-200, IEC 62271-100 usw.

Anfrage senden

Beschreibung

SF6-gasisolierte Schalttafel

Umgebungsbedingung:

1. Umgebungstemperatur: -25 Grad C~ plus 40 Grad C;

2. Höhe: Weniger als oder gleich 1000 m;

3. Relative Luftfeuchtigkeit: Tagesdurchschnitt kleiner oder gleich 95 Prozent, Monatsdurchschnitt kleiner oder gleich 90 Prozent;

4. Gelegenheiten ohne brennbare und explosive Stoffe, ohne ätzende Chemikalien und häufige starke Vibrationen, ohne starke Erschütterungen.

Hauptvorteile

Kleine Größe, kompakte Struktur, einfach zu installieren und zu bedienen;
Edelstahl- oder Metallstahlplatte, deren Dicke größer oder gleich 2 mm ist
Korrosionsschutz & mit speziellen Sprühmalerei-Kunstwerken;
Nutzungsdauer mehr als 30 Jahre;
Es kann in einigen rauen Umgebungen wie hohen oder niedrigen Temperaturen, einigen Staubbereichen verwendet werden;
Vollständig versiegelte Struktur, ohne Isolationsstörung;
Elektrische Hochspannungsteile mit Kabelstecker oder Silcon-Gummi für die Sicherheit von Personen verwenden;
Mit Zno-Ableiter ;
Seine Kabel können in 7 Zweige aufgeteilt werden, um mit SF6-Ladeschaltern zusammenzuarbeiten, um die Netzstromversorgung zu erreichen;
Der Kabelstecker kann als Schalter verwendet werden, er kann beim Laden ein- oder ausgeschaltet werden, die maximale Ein-Aus-Spannung kann 200 Ampere erreichen;
Nachdem die Fehleranzeige behoben wurde, kann der Benutzer den Stromkreisfehler sehr schnell testen;
Günstigere Kosten, Kabel sparen;
Kabelverbinder entsprechen dem IEE386-Standard, alle Kabel sind zum Vernetzen von polyethylenisolierten Kabeln geeignet.

Technische Parameter

NEIN.	Artikel		Einheit	Parameter
1	Nennspannung		KV	11 12	24	33	40.5
2	Nennstrom		A	630/1250
3	Nennfrequenz		Hertz	50/60
4	1min Netzfrequenz Stehspannung	Phase zu Phase, Phase zu Erde	kV	42	55	80	95
		Fraktur		46	65	95	110
5	Stehblitzstoßspannung	Phase zu Phase, Phase zu Erde	kV	75	125/150	170	95
		Fraktur		85	150/160	185	215
6	Kurzzeitstrom standhalten	Hauptstromkreis	kA	25/2s
		Erdungskreis
7	Bemessungsstromfestigkeit (Spitze)		kA	63			50
8	Nennübertragungsstrom		A	1300-1700
9	Bemessungslaststromkreiskennzeichnung		A	630
10	Bemessungskabel (Leitung) Ladebruchstrom		A	Oktober-50
11	Ausschaltstrom des Transformators ohne Last		A	20
12	Abschaltstrom der Kabelladung bei Erdschluss		A	100			80
13	Bemessungskurzschlussausschaltstrom (Spitze)		kA	20
14	Bemessungskurzschlusseinschaltstrom (Peak)		kA	63			50
15	Schutzlevel			IP3X
16	Lebensdauer des Lasttrennschalters		mal	5000
17	Lebensdauer des Erdungsschalters		mal	5000

SF6 GIS

sf6

XGN15-12 SF6

SF6 (2)

SF6 (3)

Air-insulated-switchgear

FABRIK WERKSTATT

production line1

workshop

ZERTIFIKAT

CQC

AUSSTELLUNG

FIRMENÜBERBLICK

FAQ

Q5 : Ist OEM/ODM verfügbar?

A: Ja, das ist es! Unsere Produkte können angepasst werden. Wir haben Design- und Ingenieurteams, wir können Produkte nach Kundenzeichnung oder -anforderungen anpassen.

Q6 : Sie sind Hersteller oder Handelsunternehmen?
A: Wir sind eine Fabrik. Als 100-prozentiger professioneller Hersteller mit 20-jähriger Herstellererfahrung können wir Produkte gemäß den Anforderungen der Kunden herstellen und die Qualität der Produkte zu 100 Prozent kontrollieren.

Q7 : Kann der Preis verhandelt werden?

A: Ja, der Preis ist verhandelbar. Es kann entsprechend Ihrer Menge oder Verpackung geändert werden

Q8 : Wie wäre es mit Inspektion?

A: Wir haben das gesamte Inspektionssystem vom Rohmaterial bis zum Endprodukt, einschließlich Temperaturanstiegstest, Salzsprühtest, Leitertyptest, mechanischer Lebensdauertest.

Q9 : Was sind Zahlungsbedingungen?

A: TT, Paypal, Western Union, Alibaba Trade Assurance und L/C sind akzeptabel. 30 Prozent T/T im Voraus, 70 Prozent Restbetrag vor Versand.
