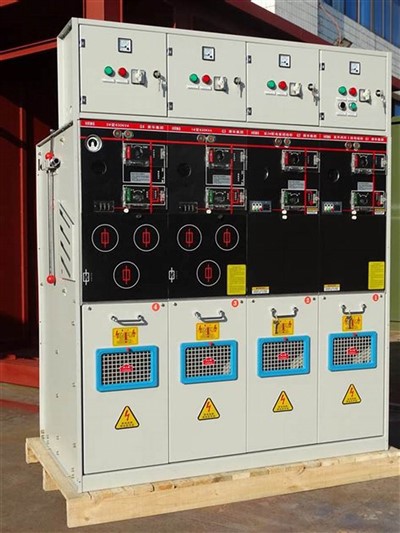

RMU Elektrische Schaltanlage 33KV GIS SF6 Gasisolierte Schaltanlage

RMU elektrische Schaltanlage 33KV GIS SF6 gasisolierte Schaltanlage









Ringhauptgeräte (RMU) werden im Allgemeinen in zwei Typen unterteilt: Luftisolierung und SF6-Isolierung. Es dient zum Unterbrechen des Laststroms, des Kurzschlussstroms und des Transformator-Leerlaufstroms sowie des Ladestroms für Freileitungen und Kabelleitungen in einer bestimmten Entfernung. Es spielt eine Kontroll- und Schutzfunktion und ist eine wichtige Schaltanlage für die RMU-Stromversorgung und die Terminal-Stromversorgung. Im Schrank umfassen Lastschalter, die mit Luftisolierung ausgestattet sind, hauptsächlich den Gasproduktionstyp, den Drucklufttyp und den Vakuumtyp. Lastschalter mit SF6-Isolierung sind vom Typ SF6. Da das SF6-Gas in der Hülle eingeschlossen ist, ist der dadurch entstehende Trennbruch nicht sichtbar. Der Lastschalter im Ringhauptschrank benötigt im Allgemeinen drei Stellungen: Abschalten der Last, Trennen des Stromkreises und ggf. Erdung. Die Gaserzeugungs-, Druckluft- und SF6-Lastschalter lassen sich leicht in drei Positionen bringen, während die Vakuumlichtbogenlöschkammer nur abgeschaltet und nicht isoliert werden kann. Daher wird in der Regel vor dem Lastschalter ein separater Schalter zur Vakuum-Lastring-Netzwerkschaltanlage hinzugefügt, um eine Isolationsunterbrechung zu bilden.



Die „Fünf Prävention“ von Hochspannungsschaltanlagen

1. Nachdem der Vakuum-Leistungsschalterwagen innerhalb der Hochspannungsschaltanlage in der Testposition geschlossen ist, kann der Auto-Leistungsschalter nicht in die Arbeitsposition gelangen. (Schließen der Last verhindern) Schaltanlage

2. Wenn sich das Erdungsmesser in der Hochspannungsschaltanlage in der geschlossenen Position befindet, kann der Kfz-Leistungsschalter nicht geschlossen werden. (Schließen mit Erdungskabel verhindern)

3. Wenn der Vakuum-Leistungsschalter in der Hochspannungsschaltanlage geschlossen ist, wird die Hintertür des Schranks mit der mechanischen Vorrichtung am Erdungsmesser verriegelt. (Um ein versehentliches Betreten der Ladeintervalle zu verhindern)

4. Der Vakuum-Leistungsschalter in der Hochspannungsschaltanlage ist während des Betriebs geschlossen und das Erdungsmesser kann nicht in Betrieb genommen werden. (Verhindern Sie, dass Erdungskabel unter Spannung hängen)

5. Der Vakuum-Leistungsschalter in der Hochspannungsschaltanlage kann die Arbeitsstellung des Kfz-Leistungsschalters nicht verlassen, wenn dieser in Betrieb und geschlossen ist. (Schalter für belastetes Messer verhindern)

Eine Ringhaupteinheit (RMU) ist ein elektrisches Gerät, das aus einer Gruppe von Hochspannungsschaltanlagen besteht, die in einem Stahlblech-Metallschrank installiert oder in eine modulare RMU-Stromversorgungseinheit vom Intervalltyp umgewandelt sind. Sein Kernteil besteht aus Lastschaltern und Sicherungen, die die Vorteile einer einfachen Struktur, einer geringen Größe, eines niedrigen Preises, verbesserter Stromversorgungsparameter und -leistung sowie einer Stromversorgungssicherheit bieten. Es wird in Verteilerstationen und Umspannwerken in städtischen Wohngebieten, Hochhäusern, großen öffentlichen Gebäuden, Fabriken und Unternehmen sowie anderen Lastzentren eingesetzt.



Umweltbedingungen

(1) Geeignete Höhe: Weniger als oder gleich 2000 m. Geeignet

(2) Temperatur: -40 Grad ~ +55 Grad Relativ

(#) Luftfeuchtigkeit: Tagesmittelwert kleiner oder gleich 95 %, Monatsmittelwert kleiner oder gleich 90 %

(4) Abstufung des Erdbebenschadens: Weniger als oder gleich Stufe 8



























F5: Ist OEM/ODM verfügbar?

A: Ja, das ist es! Unsere Produkte können individuell angepasst werden. Wir verfügen über Design- und Ingenieurteams und können Produkte entsprechend den Zeichnungen oder Anforderungen des Kunden anpassen.

F6: Sie sind Hersteller oder Handelsunternehmen?
A: Wir sind eine Fabrik. Als 100 % professioneller Hersteller mit 20 Jahren Herstellererfahrung können wir Produkte gemäß den Anforderungen der Kunden herstellen und auch die Qualität der Produkte zu 100 % kontrollieren.

F7: Kann der Preis ausgehandelt werden?

A: Ja, der Preis ist verhandelbar. Es kann je nach Menge oder Paket geändert werden

F8: Wie wäre es mit einer Inspektion?

A: Wir verfügen über das gesamte Inspektionssystem vom Rohmaterial bis zum Endprodukt, einschließlich Temperaturanstiegstest, Salzsprühtest, Leitertyptest und mechanischer Lebensdauertest.

F9: Was sind Zahlungsbedingungen?

A: TT, Paypal, Western Union, Alibaba Trade Assurance und Akkreditiv sind akzeptabel. 30 % T/T im Voraus, 70 % Restbetrag vor dem Versand.

F10: Welchen Service bietet das Unternehmen an?

A: Wir verfügen über ein professionelles Ingenieurteam, das die Form entwerfen und entwickeln kann, um den unterschiedlichen Kundenanforderungen gerecht zu werden.

Darüber hinaus verfügen wir über ein Verkaufsteam, das vom Vorverkauf bis zum Nachverkauf einen guten Service bietet.



Dieses Produkt wird normalerweise individuell angepasst.
Wir sind ein Hersteller und verfügen über eine professionelle technische Abteilung, die Lösungen entsprechend den Kundenbedürfnissen entwerfen und bereitstellen kann.
Klicken Sie bitte auf die Schaltfläche unten, um uns die Informationen zu senden. Unser Vertriebspersonal wird sich dann mit Ihnen in Verbindung setzen, um Ihnen die Konstruktionszeichnungen zuzusenden



Hier finden Sie unsere Kundenbeispiele als Referenz

Kunde aus Usbekistan

Datenblatt

1.1	710-512-01-MVS1-Hauptumspannwerk
	Eingehende Schaltanlage	A01 B01	2
NEIN	Komponenten	Spezifikation	Einheit	Menge	Hersteller
1	VCB	HVX12-50-31-F 275 mm Höhe: Weniger als oder gleich 2000 m Öffnungsspannung DC220V Schließspannung DC220V Energiespeicherspannung DC220V	Satz	1	China
2	VT	JDZ{{0}}KV/√3/0,1KV/√3	Satz	3	China
3	CT	LZZBJ9-12 3000/1A 5P20 10VA 5P20 5VA 5Fs5 5VA	Satz	3	China
4	Hochspannungssicherung	XRNP1-12 0.5A	Stk	3	China
5	Blitzableiter	HY5WZ-17/50	Satz	3	China
6	Intelligentes Bedienfeld	WY-9008A	Stk	1	China
7	Kurzschluss- und Erdschlussanzeige	EKL-4-1	Stk	1	China
8	Multifunktionales elektrisches Instrument	PD666-3S3 380V 5A	Stk	1	China
9	Primärer Oberwellenbeseitiger	LXQ-12KV	Stk	1	Fengyuan
10	Geladene Anzeige	DXN-12F	Stk	1	China
11	Temperatur- und Feuchtigkeitsregler	WY-CS-III	Stk	1	China
12	Stutzen	JY-2	Stk	3	China
13	Anschlussdose	PJ1	Stk	1	China
14	Dosierhalterung	Universeller Typ	Stk	1	China
15	Signallampe	ND16-22D/4 AC380V rot	Stk	1	CHNT
16	Signallampe	ND16-22D/4 AC380V grün	Stk	1	CHNT
17	Signallampe	ND16-22D/4 AC380V weiß	Stk	1	CHNT
18	AC-Miniatur-Leistungsschalter	NB1-63/2P C6A 6kA(R)	Stk	2	Fengyuan



WENN SIE WEITERE DETAILS BENÖTIGEN, KONTAKTIEREN SIE UNS BITTE
