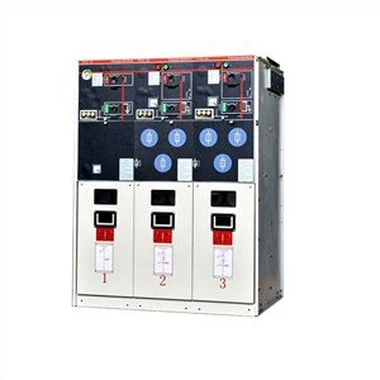

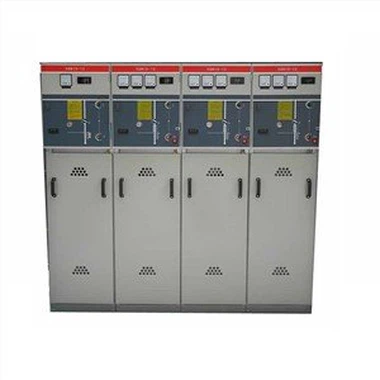

Schwefelhexafluorid-Hoch-spannungs-Ringnetzwerkschrank XGN15-12 gas-isolierte metallgekapselte Schaltanlage SF6
Stellen Sie bei elektro-bezogenen Wartungs- und Installationsarbeiten sicher, dass der Bediener über die Qualifikation für Elektroarbeiten verfügt und die erforderlichen -Ausschalt- und Isolationsschutzmaßnahmen ergreift.
Beschreibung
Die wichtigsten technischen Parameter
Umgebungsbedingungen verwenden:
(1) Höhe: nicht mehr als 1000 m.
(2) Umgebungstemperatur: nicht höher als plus 40 Grad, nicht niedriger als -5 Grad.
(3) Relative Luftfeuchtigkeit: Weniger als oder gleich 90 Prozent (15 Grad).
(4) Erdbebenfestigkeit: Die Horizontalbeschleunigung des Bodens beträgt 0,4 g. Die vertikale Beschleunigung des Bodens beträgt 0,2 g.
(5) Safety factor: safety factor>2.
Besondere Umgebungsbedingungen für den Einsatz, Verhandlungslösung bei Bestellung.
Verwenden Sie technische Bedingungen und Produkttestparameter:
(1) Nennbetriebsspannung: 10 kV.
(2) Maximale Betriebsspannung: 12 kV.
(3) Nennbetriebsfrequenz: 50 Hz.
(4) Nennschließstrom größer oder gleich 63 kA, Nennausschaltstrom größer oder gleich 25 kA.
(5) Bewerteter dynamischer stabiler Strom: 63, (80) kA (Spitzenwert).
(6) Thermisch stabiler Nennstrom: 25, (31,5) kA.
(7) Der Isolationspegel von - Hochspannungsgeräten für ungeerdete 10 kV-Systeme (der Neutralpunkt ist durch die Lichtbogenunterdrückungsspule geerdet) sollte dem Nennspannungspegel von 15/17,5 kV entsprechen.
(8) Stehwechselspannung: Porzellanisolierung Stehwechselspannung: 42 kV, 1 min; Nicht--Porzellan-Isolierung Stehwechselspannung: 38kV, 1min.
(9) Stoßspannungsfestigkeit: 75 kV (Spitze).
(10) Temperatur: 30 Grad für die berührbaren Teile des Schaltschranks; 65 Grad für die Leiteroberfläche.
(11) Störlichtbogenprüfung: Kabelraum: 20kA/0,1s;
Leistungsschalterraum: 20kA/0,8s.
(12) Teilentladungstest, wie angegeben.
Technische Anforderungen an die Schrankstruktur (metallgepanzerter, abnehmbarer Typ)
(1) Die Gesamtabmessungen des Schranks (Höhe Breite Tiefe) sollten den Designanforderungen entsprechen.
(2) Der Ein- und Ausgang des Kabels (Sammelschiene) sollte den Konstruktionsanforderungen entsprechen.
Konstruktiver Aufbau:
(1) Komponenten in jedem Schrank, wie Sammelschienen, Leistungsschalter, Spannungswandler und abgehende Kabel, sollten getrennt werden.
(2) Der Leistungsschalterraum sollte aus einer geschlossenen Einheit aus Stahlblech mit den notwendigen Vorrichtungen für das herausziehbare - bewegliche Teil bestehen. Die beweglichen Elemente mit den gleichen Parametern sollten austauschbar sein, und es können auch andere Elemente mit den gleichen Parametern und der gleichen Struktur verwendet werden. Austausch.
(3) Das Metallgehäuse und die Trennwand des Schaltschranks sollten zuverlässig geerdet sein, und der Nennwert des Erdungsleiters und des Erdungsschalters sollte die Anforderungen für Nennkurzzeit - und Spitzenstromfestigkeit erfüllen. Die Stromdichte von Kupferleitern sollte 200A/mm2 nicht überschreiten.
(4) Der Isolationsstecker in der beweglichen Position sollte Kurzschluss-Stoßströmen - standhalten und einen guten Kontakt gewährleisten.
(5) Achten Sie beim Herausziehen des Wagens darauf, dass der Trennstecker abgezogen ist. Die Öffnungen in den Trennwänden werden automatisch geschlossen, um den Zugang zu spannungsführenden Teilen zu verhindern.
(6) Die Komponenten im Schaltschrank sollten mit Verriegelungen ausgestattet sein. Der Wagen kann nur bei ausgeschaltetem Leistungsschalter herausgezogen werden. Der Erdungsschalter und der Leistungsschalter sollten zuverlässig verriegelt sein. Für die Betätigung des Erdungsschalters sollte eine deutliche Anzeige vorhanden sein, die die Ausgangsseite anzeigt. Es liegt keine Spannung an und der Leistungsschalter ist offen, um Fehlbedienungen zu vermeiden.
(7) Das Gehäuse des Schranks sollte aus Metall sein, das Gehäuse sollte den Anforderungen der Schutzvorschriften entsprechen, und weder der Boden noch die Wand dürfen als Teil des Gehäuses des Schranks verwendet werden (der Boden des Schranks sollte zwei Kabel zulassen führen und als Klemmen verwendet werden, wie z. B. Gummipuffer usw., über dem Boden. Der Kabelraum sollte genügend Installationsraum haben, um Kabel mit großen -Querschnitten und Nullstromwandlern- zu installieren).
(8) Türen und Abdeckungen für die normale Wartung müssen ohne Handwerkzeuge geöffnet werden, müssen jedoch zur Sicherheit des Bedieners verriegelt sein. Außerdem sollten spezielle Vorhängeschlösser vorgesehen werden.
(9) Wenn am Gehäuse eine Beobachtungsöffnung vorhanden ist, sollte diese eine ausreichende mechanische Festigkeit aufweisen und den Sicherheitsabstand zwischen dem Gehäuse und den elektrischen Komponenten sowie Maßnahmen zur elektrostatischen Abschirmung berücksichtigen.
(10) Das Luftloch oder die Auslassöffnung sollten das gleiche Sicherheitsniveau wie die Hülle haben.
(11) Der Separator sollte seine Schutzstandards erfüllen, und der isolierende Separator sollte in der Lage sein, dem Netzfrequenz-Stehspannungstest standzuhalten. Zwischen dem Hauptstromkreis und der isolierenden Trennwand sollte genügend Luftraum vorhanden sein, um der Stehspannungsprüfung von 150 Prozent der Nennspannung standhalten zu können.
(12) Die Sammelschienen in jedem Schrank sollten in einem separaten Sammelschienenraum installiert werden. Die Stromschienen und Kabel können mit Kupferband verbunden werden. Die Phasenfolge ist die erste Phase L1 (gelb gekennzeichnet), die zweite Phase L2 (grün gekennzeichnet), die dritte Phase L3 (rot gekennzeichnet) verläuft von oben nach unten oder von links nach rechts oder von innen nach außen.
