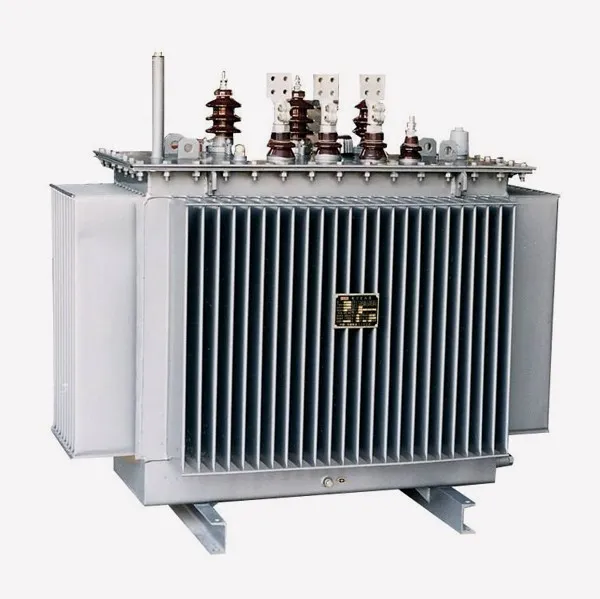

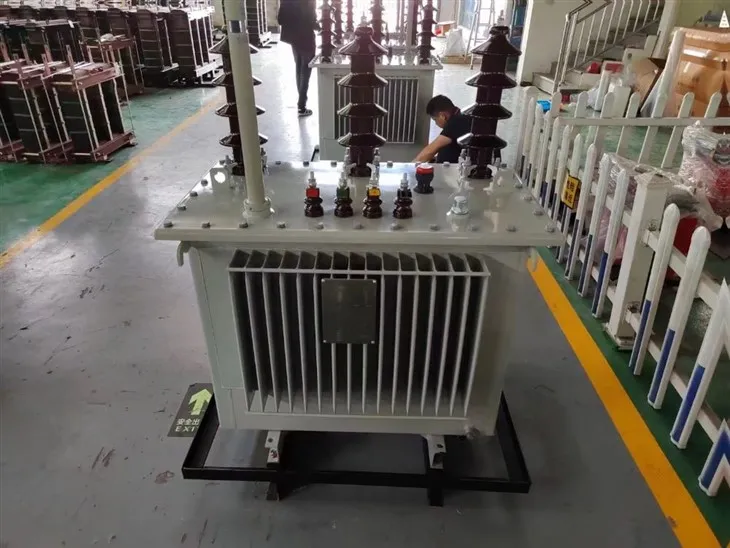

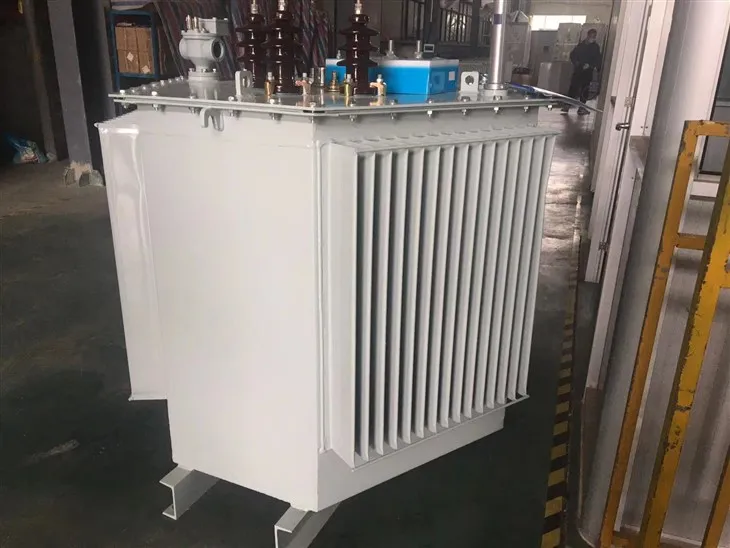

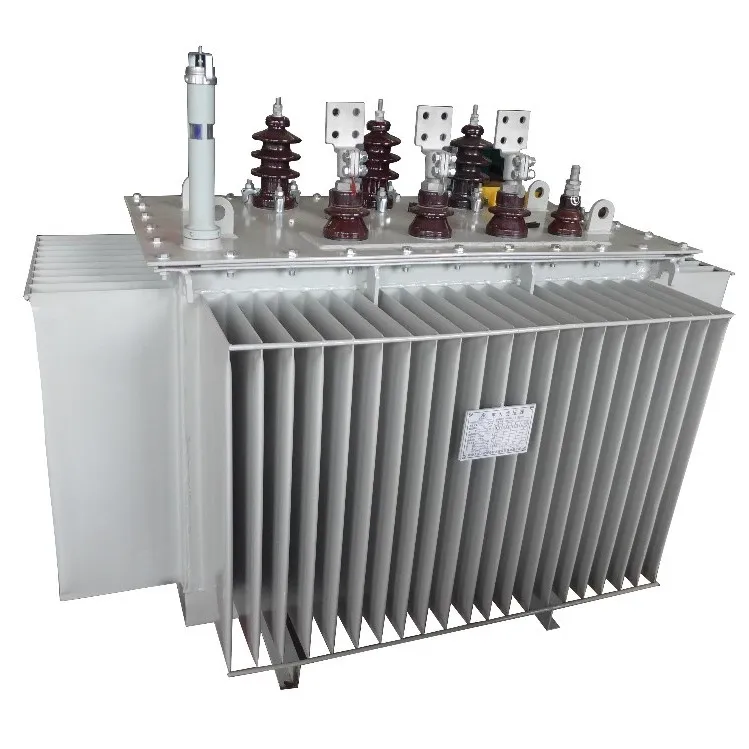

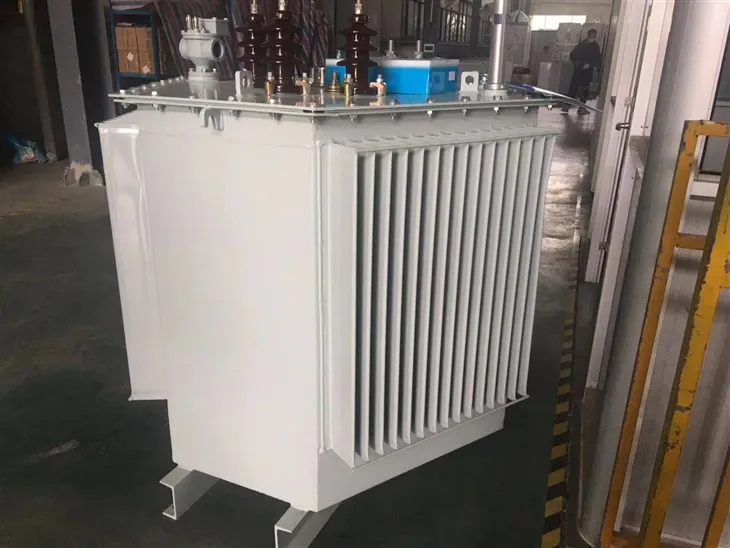

1000KVA 10/0,4KV Öl-Leistungstransformator

1000KVA 10/0,4KV Öl-Leistungstransformator

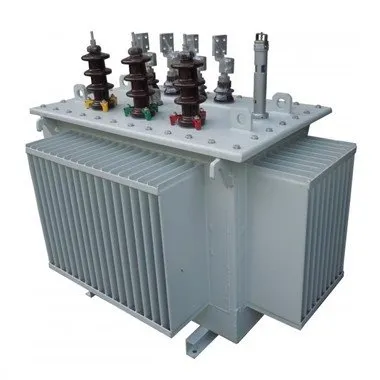

Der in Öl getauchte Transformator verfügt über einen dreidimensionalen gewickelten Eisenkern. Da seine drei Eisenkernsäulen dreidimensional in einem gleichseitigen Dreieck angeordnet sind, ist die Wicklung dicht, die drei Magnetkreise haben die gleiche Länge und der Magnetkreis hat keinen Luftspalt. Kürzeste Kernschenkel-Querschnittsfläche näher an der Kreisform, wodurch die Leistung weiter verbessert, Verluste reduziert, Geräusche reduziert, drei Terme ausgeglichen und dritte harmonische Komponenten reduziert werden. Dies liegt jedoch daran, dass sich der Druckregulierungsschalter im Wassertank befindet. Bei der Druckeinstellung sind die Kontakte des Schalters von außen nicht sichtbar. Es gibt zwei Arten von Reaktionsphänomenen: schlechter Kontakt und offener Stromkreis. Wenn der Kontakt nicht gut ist, kann es bei zu großer Last leicht zum Durchbrennen des Schalters kommen.

Öltransformatoren sind wichtige Geräte im Stromnetz und dienen hauptsächlich der Spannungsänderung und der Übertragung elektrischer Energie. Öltransformatoren arbeiten überwiegend nach dem Prinzip der elektromagnetischen Induktion. Geeignet für die Umgestaltung des Stromnetzes in städtischen und ländlichen Gebieten, Industrie- und Bergbauunternehmen und besser geeignet für Kombinationstransformatoren und vorinstallierte Umspanntransformatoren.



2, Die Struktur und das Funktionsprinzip von Öltransformatoren

Öltransformatoren ähneln strukturell Transformatoren. Sie gehören zu den Transformatortypen, die nach der Isolationsform des Eisenkerns klassifiziert werden. Daher weist es erkennbare Merkmale von ölgekühlten Spulen auf, die die Wärmeabstrahlung der darin befindlichen Geräte reduzieren können.

Die Grundkomponenten des Ölbadtyps bestehen aus Magnetkernen, Wicklungen und Buchsen. Der Magnetkern stellt einen Weg für den Magnetfluss bereit. Die Wicklung erzeugt ein Magnetfeld, das aus einer Leiterspule besteht, die um einen Eisenkern gewickelt und mit einer Barriere- und Abschirmschicht aus Pappe isoliert ist. Mit zunehmender Spannung nimmt die Dicke der Wicklungsisolationsschicht zu. Die Durchführung verbindet die Transformatorwicklung mit dem Umspannwerk.

Öltransformatoren werden zur Stromverteilung oder in Umspannwerken eingesetzt. Ihr Kern und ihre Spulen sind in Öl getaucht, das kühlen und isolieren kann. Öl zirkuliert durch Konvektion durch die Rohre in der Spule und um die Spulen- und Eisenkernkomponenten. Bei niedrigen Nennwerten wird das Öl extern durch den Kraftstofftank gekühlt, bei hohen Nennwerten durch einen luftgekühlten Kühler.

3, Arten von Öltransformatoren

Es gibt zwei Haupttypen von Öltransformatoren: Einphasentransformatoren und Dreiphasentransformatoren.

A. Einphasiger Öltransformator

B. Dreiphasiger Öltransformator

4, Zweck der Verwendung von Öltransformatoren

Öltransformatoren können für den Einsatz im Freien auf dem Boden, auf dem Sockel oder auf einem Mast installiert werden. Sie bieten effiziente Leistung in verschiedenen Anwendungen, einschließlich Übertragungs- und Verteilungsnetzen, erneuerbarer Energieerzeugung und kleinen Industrien.

Der Öltransformator verfügt über eine enorme Kapazität, sodass er viel Strom spart, Energieverluste minimiert, Energie spart und die Benutzerkosten senkt. Darüber hinaus kann das Öl in der Maschine auch die inneren Drahtkerne kühlen und so die Haltbarkeit und elektrische Leistung der Transformatorausrüstung verbessern.

5, Vorsichtsmaßnahmen für die Verwendung von Öltransformatoren

1. Öltransformatoren verwenden Öl zum Betrieb, daher hat die Qualität des Öls erheblichen Einfluss auf die Lebensdauer und Sicherheit des Transformators.

2. Während des Gebrauchs ist es notwendig, das Transformatorsystem regelmäßig zu überprüfen und zu warten, um den normalen und sicheren Betrieb der Maschine zu gewährleisten. Andernfalls besteht ein hohes Risiko für Probleme und extreme Gefahren.

3. Die durch Erdöl erzeugten Abfälle können die Umwelt verschmutzen und das Leben der umliegenden Menschen beeinträchtigen. Daher ist auch die schrittweise Entsorgung von Abfällen wichtig



Betriebstemperatur des Öltransformators

Wenn der Öltransformator in Betrieb ist, muss sichergestellt werden, dass die Betriebstemperatur nicht dazu führt, dass sich das Transformatoröl zu schnell verschlechtert, was die Betriebskosten erhöht. Wenn die Betriebstemperatur des Öltransformators 85 Grad Celsius erreicht, wird ein Alarm ausgelöst. Wenn die maximale Temperatur 95 Grad Celsius erreicht, wird der Schalter des Transformators ausgeschaltet.

Daher ist festgelegt, dass die Öltemperatur bei der oberen Arbeitstemperatur von Öltransformatoren 85 Grad nicht überschreiten darf. Die Nennkapazität eines Transformators bezieht sich auf die maximale Leistung, die für einen langfristigen Dauerbetrieb zulässig ist, wenn der Transformator unter der angegebenen Umgebungstemperatur einen wirtschaftlich angemessenen Wirkungsgrad und eine normale erwartete Lebensdauer erreichen kann. Die angegebene Umgebungstemperatur für Transformatoren beträgt eine Höchsttemperatur von 40 Grad, eine maximale Tagesdurchschnittstemperatur von 30 Grad, eine maximale Jahresdurchschnittstemperatur von 20 Grad, eine Mindesttemperatur von -25 Grad für Außentransformatoren und {{6 }} Grad C für Innentransformatoren.

Laut Betriebserfahrung und spezialisierter Forschung verdoppelt sich der Isolationslebensdauerverlust, wenn die Isolationstemperatur der Transformatorwicklung im Bereich von 80-140 Grad liegt, und die Lebensdauer verringert sich bei jeder Erhöhung um 6 Grad um die Hälfte. Dies ist die 6-Grad-C-Regel für den Transformatorbetrieb. Die maximal zulässige Temperatur für den Langzeitbetrieb von Transformatorwicklungen ist die normale Lebensdauertemperatur, und der maximal zulässige Wert für die Hot-Spot-Temperatur der Wicklung ist die sichere Temperatur.

Um eine möglichst wirtschaftliche Lebensdauer von Dämmstoffen zu erreichen, werden diese anhand ihrer maximal zulässigen Einsatztemperatur in verschiedene Hitzebeständigkeitsstufen wie Y, A, E, B, F, H, C usw. eingeteilt. Normale Situation. Die maximal zulässige Arbeitstemperatur für Isolierungen der Klasse Y beträgt 90 Grad, Klasse A 105 Grad, Klasse E 120 Grad, Klasse B 130 Grad, Klasse F 155 Grad, Klasse H 180 Grad und Klasse C über 180 Grad



Übersetzung für: Transfo H61 20KV 160kVA B2

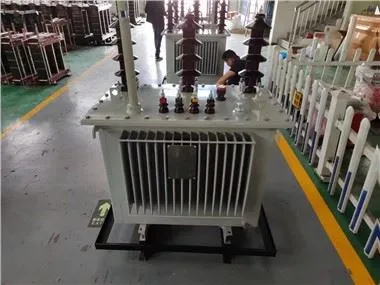

H61 Transformator 15(20)kV 160kVA B2

Dreiphasiger MV-/LV-Verteilungstransformator mit MV- und LV-Wicklungen in gewickelter Kupferleistung P=160KVA
- Konformität: NFC-Standard 52 100 - 52 112 und 52 113 oder inhaltlich gleichwertig
- Natürliche Kühlung: ONAN
- Einstellung der MV-Spannung: durch Ausschalten plus /- 5 Prozent in fünf (5) Positionen
- Typ: auf Pfosten H61
- Nennleistung: 160KVA
- Primäre Nennspannung: 20,000V ± 5 Prozent
- Sekundärspannung: 410 V ohne Last zwischen den Phasen / 240 V zwischen Phase und Neutralleiter
- Frequenz: 50 Hz
- Kurzschlussspannung: 4 Prozent
- Leerlaufverlust kleiner oder gleich 300 W
- Lastverlust kleiner oder gleich 2000 W
- Kopplung: Dyn11 mit Ausgangsneutral
- MV- und LV-Kreuzungen: aus Porzellan



PRODUKTFOTO



FABRIKWERKSTATT

FIRMENÜBERBLICK

AUSSTELLUNG

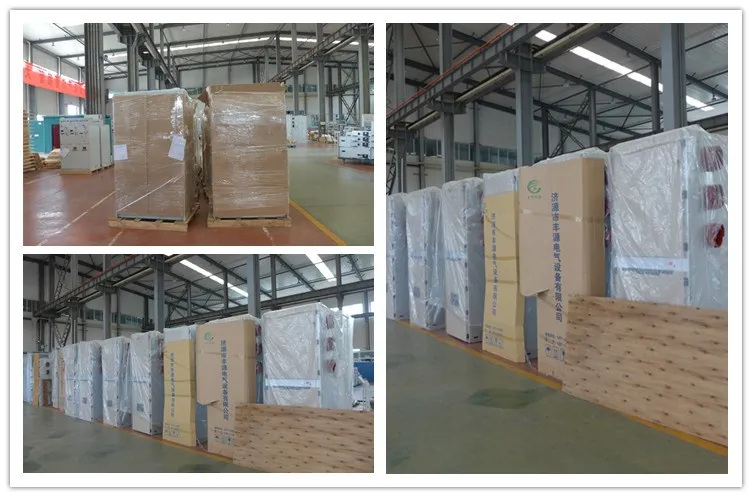

VERPACKUNG & LIEFERUNG

FAQ

F5: Ist OEM/ODM verfügbar?

A: Ja, das ist es! Unsere Produkte können individuell angepasst werden. Wir verfügen über Design- und Ingenieurteams und können Produkte entsprechend den Zeichnungen oder Anforderungen des Kunden anpassen.



F6: Sie sind Hersteller oder Handelsunternehmen?
A: Wir sind eine Fabrik. Als 100-prozentiger professioneller Hersteller mit 20-jähriger Herstellererfahrung können wir Produkte gemäß den Anforderungen der Kunden herstellen und auch die Qualität der Produkte zu 100 Prozent kontrollieren.



F7: Kann der Preis ausgehandelt werden?

A: Ja, der Preis ist verhandelbar. Es kann je nach Menge oder Paket geändert werden



F8: Wie wäre es mit einer Inspektion?

A: Wir verfügen über das gesamte Inspektionssystem vom Rohmaterial bis zum Endprodukt, einschließlich Temperaturanstiegstest, Salzsprühtest, Leitertyptest und mechanischer Lebensdauertest.



F9: Was sind Zahlungsbedingungen?

A: TT, Paypal, Western Union, Alibaba Trade Assurance und L/C sind akzeptabel. 30 Prozent T/T im Voraus, 70 Prozent Restbetrag vor dem Versand.



F10: Welchen Service bietet das Unternehmen an?

A: Wir verfügen über ein professionelles Ingenieurteam, das die Form entwerfen und entwickeln kann, um den unterschiedlichen Kundenanforderungen gerecht zu werden.

Darüber hinaus verfügen wir über ein Verkaufsteam, das vom Vorverkauf bis zum Nachverkauf einen guten Service bietet.



Dieses Produkt wird normalerweise individuell angepasst.
Wir sind ein Hersteller und verfügen über eine professionelle technische Abteilung, die Lösungen entsprechend den Kundenbedürfnissen entwerfen und bereitstellen kann.
Für Konstruktionszeichnungen wenden Sie sich bitte an unser Verkaufspersonal

Hier finden Sie unsere Kundenbeispiele als Referenz

Kunde aus Usbekistan

Datenblatt N Grad 1-A: Transformator H61 20kV/400V von 100kVA

BEZEICHNUNGEN	EINHEITEN	SPEZIFISCHE DATEN	KANDIDATENDATEN
Hersteller		Anzugeben
Referenzstandard		IEC 60076
Typ		Phase
MwSt		Hermetisch
Ausführung		Tropenisiert
Dielektrikum		PCB-freies Öl
Installation		Auf der Pole
Betriebsumgebungstemperatur	Grad	45
Nennfrequenz	Hz	50
Nennleistung	Kva	100
Nennprimärspannung	Kv	20
Der Grundschule zugeordnete Isolationsstufe	Kv	24
Anzahl der Phasen in der Grundschule		03
Sekundärspannung	V	400/230
Spannungseinstellbereich auf der M-Seite im unbeladenen Zustand	Prozent	±2.5
Kupplung		DYn11
Kurzschlussspannung	Prozent	4 – 4.5
Neutrale Größe für eine Ladung	Prozent	100
Maximale Vakuumverluste	W	230 - 460
Verluste durch Maxi-Ladung	W	1450 - 2350
Maximale Daueröltemperatur	Grad	55
Maximale Temperatur der Wicklungen im eingeschwungenen Zustand	Grad	60
Wickelmaterial		Elektrolytisches Kupfer
Maximaler Geräuschpegel	Db	52
50 Hz Industriefrequenz halten, 1 Min	Kv	50 – 70
Stoßwellenbeständigkeit (1,2/50 Mikros)	Kv	125 - 170
Kühlung		ONAN
Typenschild		01
Erdungsanschluss		01
Abmessungen Höhe/Breite/Tiefe	mm x mm x mm	1200 X 1270 X 820
Gesamtmasse des Transformators inklusive Öl	Kg	700
Ölmasse	Kg	160
MALEN
		Tropenfest und rostfrei
	Nummer	Lagen
		Bindemittel
		Farbe
		Pläne und technische Diagramme sind bereitzustellen.





WENN SIE WEITERE DETAILS BENÖTIGEN, KONTAKTIEREN SIE UNS BITTE
