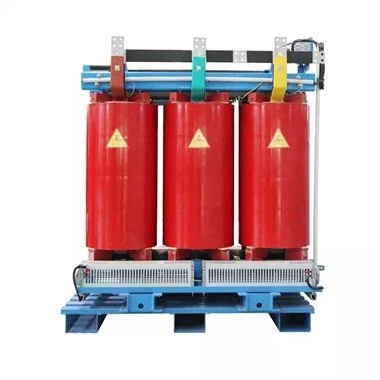

Trockener SCBH15-Leistungsverteilungstransformator

Trockener SCBH15-Leistungsverteilungstransformator

Strukturelle Eigenschaften: Gussfolienspule: Unter Verwendung des gesamten Kupferfolienabschnitts zusammen mit der Windungsisolierung der F-Klasse wird die Niederspannungswicklung von der speziellen Niederspannungsfolienwickelmaschine gewickelt. Die Folienspule löst solche Verständnisprobleme wie große Kurzschlussspannung, ungleichmäßige Amperewindung, schlechte Wärmeableitung, vorhandene Wicklungsspiralwinkel sowie unbeständige manuelle Schweißqualität aufgrund von Spulenwicklungsprodukten mit niedriger Spannung und großem Strom. Gleichzeitig wird das Wicklungsende in unserem Unternehmen mit Harzverguss, Verfestigung zur Formgebung, Feuchtigkeitsbeständigkeit und Antifouling behandelt, der Bleikupferzug wird automatisch durch Argon-Lichtbogenschweißen geschweißt.

Anfrage senden

Beschreibung

dry type transformer (2)

dry type transformer (3)

dry type transformer

(2)

(3)

Funktionsmerkmale:

1.Flammhemmend, umweltfreundlich, kann direkt im Lastzentrum installiert werden.
2.Wartungsfrei, einfach zu installieren, niedrige Betriebskosten.
3.Das Gehäuse kann von guter Feuchtigkeitsbeständigkeit sein, Transformator kann ohne Vortrocknung unter 100 Prozent Feuchtigkeit im Normalbetrieb in Betrieb genommen werden.
4.Geringer Verlust, geringes Gewicht und kleines Volumen, geringe Geräuschentwicklung, gute Wärmeableitung, es kann ein Betrieb mit 150 Prozent Nennlast unter Zwangsluftkühlungsbedingungen durchgeführt werden.
5.Ausgestattet mit einem kompletten Temperaturschutz-Kontrollsystem, um zuverlässigen Schutz für den sicheren Betrieb zu bieten
Transformer.
6.Hohe Zuverlässigkeit. Die Ergebnisse der Überprüfung der in Betrieb genommenen Produkte zeigen, dass der Zuverlässigkeitsindex das international fortgeschrittene Niveau erreicht hat.

Arbeitsbedingungen:

Nein.	Bedingungen		Einheiten	Parameterwerte
1	Nennspannung		kV	10
2	Höchste Betriebsspannung		kV	12
3	Erdungsmodus des System-Neutralpunkts			Ausgegraben
4	Nennfrequenz		Hertz	50
5	Verschmutzungsgrad			d(Ⅲ)
6	Kurzschlussstrom des Systems (Hochspannungsseite)		kA	20
7	Umgebungstemperatur	Maximale Tagestemperatur	Grad	40
		Tägliche Mindesttemperatur	Grad	-25
		Maximale tägliche Temperaturdifferenz	K	25
		Durchschnittstemperatur des heißesten Monats	Grad	30
		Maximale Jahresdurchschnittstemperatur	Grad	20
8	Feuchtigkeit	Durchschnittliche tägliche relative Luftfeuchtigkeit	Prozent	Kleiner oder gleich 95
8	Feuchtigkeit	Durchschnittliche monatliche relative Luftfeuchtigkeit	Prozent	Kleiner oder gleich 90
9	Höhe		m	Kleiner oder gleich 1000
10	Intensität der Sonneneinstrahlung		W/cm2	0.1
11	Maximale Glasurdicke		mm	20
12	Maximale durchschnittliche Windgeschwindigkeit: 10 Minuten lang bei guten Bedingungen in 10 m Höhe über dem Boden bleiben		m/s	35
13	Widerstand gegen Erdbeben	Horizontale Bodenbeschleunigung	m/s2	2
13	Widerstand gegen Erdbeben	Sicherheitskoeffizient von 3 seit Resonanzzyklen		Größer oder gleich 1,67
14	Installationsort			Innen
Hinweis 1: Werte zu Temperaturen in der Tabelle müssen entsprechend angepasst werden, wenn die niedrigste Umgebungstemperatur über -25 Grad liegt. Anmerkung 2: Das Verschmutzungsgraddiagramm muss bereitgestellt werden, wenn der Verschmutzungsgrad Grad IV ist.
