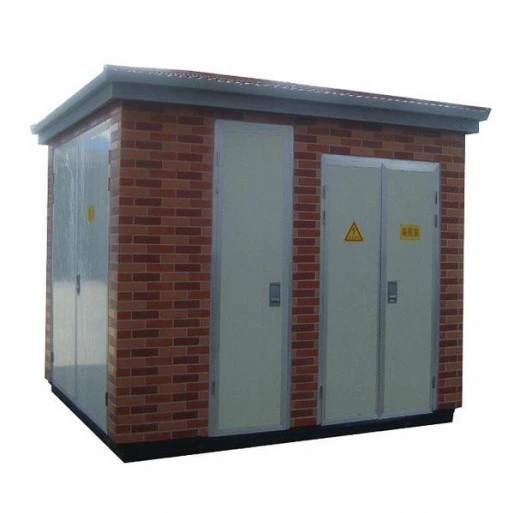

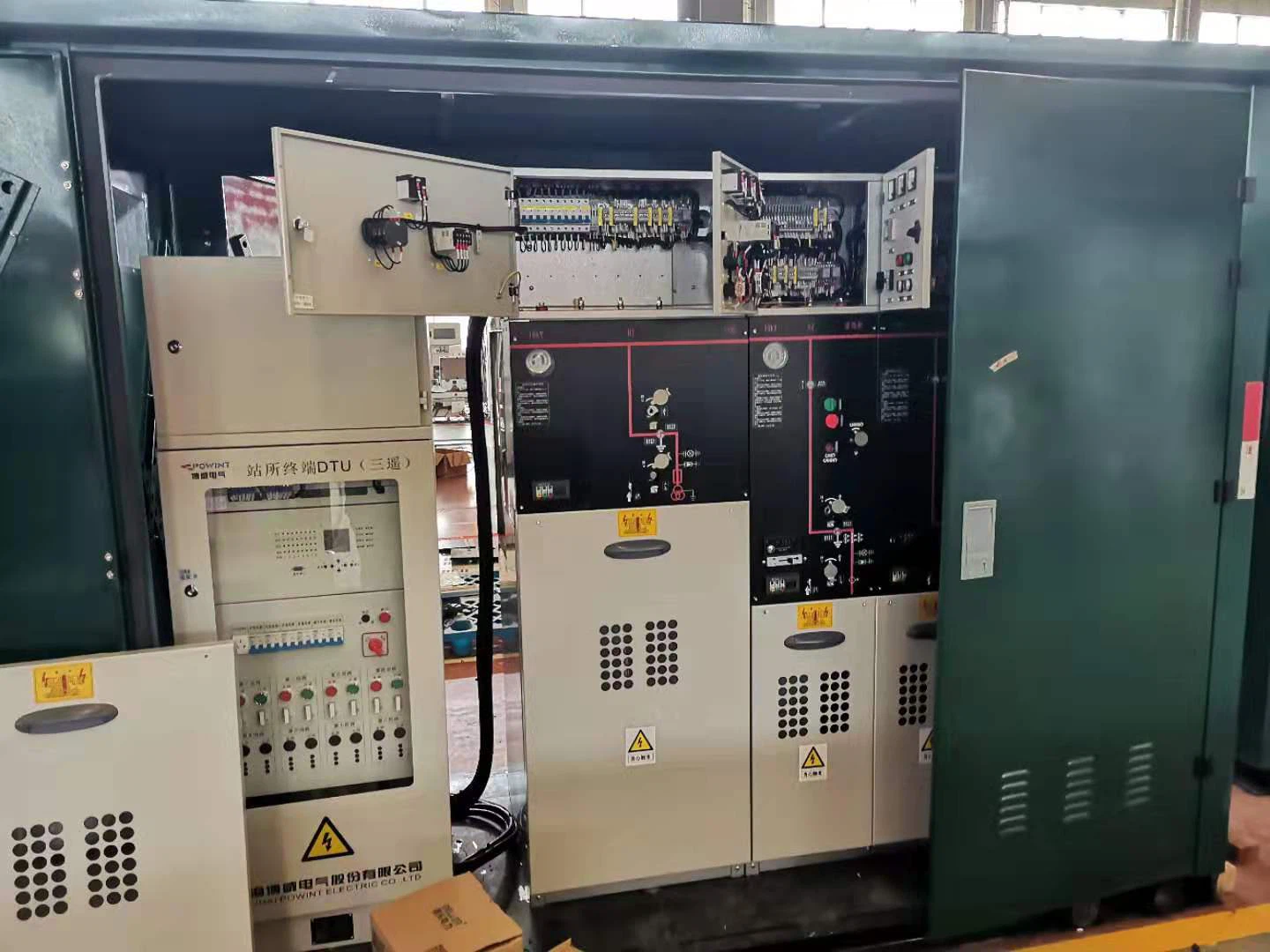

22/0.4kv Sf6 Ring-Haupteinheit-Schaltanlage

22/0.4kV SF6 Ringhaupteinheit Schaltanlage Umspannwerk

Kastenartige Umspannwerke werden in Wohnhochhäusern, Luxusvillen, quadratischen Parks, Wohngebieten, kleinen und mittleren Fabriken, Minen, Ölfeldern und temporären Baustromanlagen sowie an anderen Orten eingesetzt, um Strom im Verteilungssystem aufzunehmen und zu verteilen.

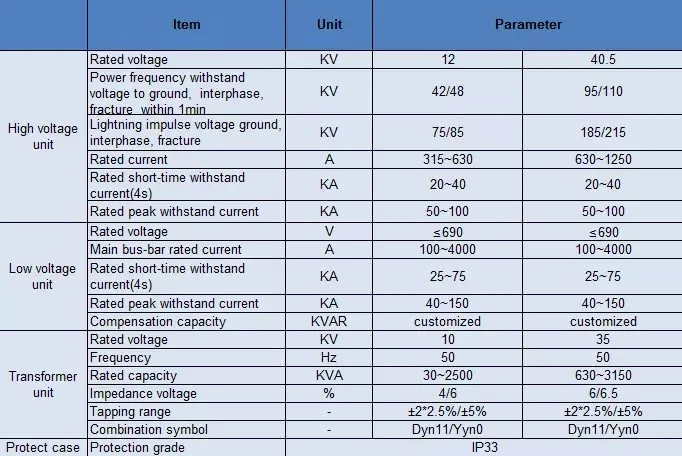

Umweltbedingungen:

Höhe: 1000 m und darunter.
Umgebungstemperatur: - 25 ~ plus 40 C.

Windgeschwindigkeit: nicht mehr als 35 m/s.
Relative Luftfeuchtigkeit: nicht mehr als 90 Prozent (plus 25 °C).
Seismische horizontale Beschleunigung: nicht mehr als {{0}},4 m/s, vertikale Beschleunigung: nicht mehr als 0,2 m/s.
Einsatzort: Es dürfen keine leitfähigen, staubigen, gefährlichen, ätzenden, brennbaren und explosiven Materialien vorhanden sein, die Metalle und Isolatoren schädigen.

Die europäische Umspannstation ist ein kompletter Satz neuer Leistungstransformatorausrüstung, die von unserem Unternehmen auf der Grundlage der Umgestaltung des nationalen Stadtnetzes entwickelt wurde und die optimale Kombination aus dem in Öl getauchten, abgedichteten Leistungstransformator und elektrischen Hoch- und Niederspannungskomponenten darstellt. Durch Strukturoptimierung soll die Schaltanlage extrem miniaturisiert werden, wodurch die vom kombinierten Transformator belegte Fläche erheblich reduziert wird. Dies bietet Vorteile wie geringes Volumen, geringe Geräuschentwicklung, zuverlässige Stromversorgung, vernünftige Struktur, flexible Installation, einfache Bedienung und Betriebsbereitschaft tief in das Lastzentrum bis zum maximalen Ausmaß usw. Es kann das Netzwerkautomatisierungsterminal (FTU) im Hochspannungs-Ringnetzwerkschrank montieren, die zuverlässige Erkennung von Kurzschlüssen und einphasigen Erdungsfehlern realisieren und hat die Funktion von „vier“. remote“, was die automatische Aktualisierung der Netzwerkverteilung erleichtert. Es wird häufig in Wohnvierteln, Handelszentren, Bahnhöfen, Industrie- und Bergbauunternehmen, Flughäfen, Eisenbahnen, Schulen, Krankenhäusern, Hochhäusern und anderen Orten eingesetzt.

Merkmale:

1) Kleinere Aufenthaltsfläche
2) Fest und zuverlässig
3) Leicht zu bewegen, schön und praktisch
4) Die Kosten sind niedrig und die Installationszeit kurz

Wie kann der Kastentransformator gewartet werden, um seine Lebensdauer besser zu verlängern?

Beim Einsatz des Kastentransformators ist es unvermeidlich, dass es zu einem gewissen Verschleiß an den Abgangsleitungen kommt. Zu diesem Zeitpunkt müssen wir es für einen festgelegten Zeitraum warten, was seine Lebensdauer verlängern kann. Um die Wartungsmethoden von Landschafts-Erdkastentransformatoren besser zu verstehen, wurden die folgenden Inhalte zusammengestellt. Wir hoffen, dass die folgende Einführung für alle hilfreich sein kann. Werfen wir gemeinsam einen Blick darauf.

Jeder weiß, dass der Kern des Kastentransformators seine wasserdichte Funktion ist. Um allen ein besseres Verständnis zu ermöglichen, werfen wir einen gemeinsamen Blick darauf.

Erstens muss bei der Planung und Herstellung des Fundaments die Abdichtung des Daches berücksichtigt werden, und die Belüftungslöcher müssen Regen und Wasser wirksam verhindern. An der Seite wird wasserdichtes Betonmaterial verwendet, um die Oberfläche der Seite zu behandeln, sodass kein Wasser von der Seite der Grube eindringen kann. Unten ist ein wasserdichter Betontragsockel für den Landschafts-Kastentransformator installiert, der dreihundert Millimeter höher ist als der Boden der Grube. Normalerweise fließt das vom Boden zur Grube fließende Wasser in den kreisförmigen Kanal unterhalb des Sockels und durchnässt den erdverlegten Transformator nicht.

Zweitens ist der Boden des Fundaments mit fließendem Sand und Kieselsteinen gepflastert, sodass Wasser schnell in den Boden versickern kann.

Der dritte Punkt schließlich ist, dass der Kastentransformator es ermöglicht, für einen bestimmten Zeitraum unter Wassereintauchung von 0,5 Metern zu arbeiten, was Überschwemmungen standhält und die Zuverlässigkeit des Stromversorgungssystems effektiv verbessert. Um jedoch den sicheren und zuverlässigen Betrieb der erdverlegten Umspannstation zu gewährleisten, wird empfohlen, die Ansammlung in der Grube nach Überschwemmungen, anhaltenden Regenfällen und Regenzeiten zu überprüfen. Bei starker Ansammlung empfiehlt es sich, Pumpen und Reinigen zu wählen.

Einführung in die vier wichtigsten Wartungsmethoden für Kastentransformatoren:

1. Wir müssen zu einem festgelegten Zeitpunkt eine Stromausfallreinigung und -inspektion durchführen, um zu prüfen, ob verschiedene Komponenten abgenutzt sind. Wenn der Verschleiß stark ist und ein Austausch erforderlich ist, sollte ein praktischer Austausch durchgeführt werden.

2, Je nach praktischer Anwendungsumgebung und Belastungssituation ist in der Regel alle sechs Monate bis ein Jahr eine gründliche Inspektion erforderlich. Zu den Hauptinhalten gehört eine gründliche Inspektion aller Gerätemängel, die Überprüfung, ob alle Geräte festgezogen sind, und das sofortige Nachfüllen von Öl bei Ölmangel.

3. Der Arbeitserdungswiderstandswert des Kastentransformators wird alle zwei Jahre geprüft.

4. Ölprobentests – Druckbeständigkeit, Verunreinigungen und andere Funktionsziele müssen alle drei Jahre durchgeführt werden. Wenn der Kastentransformator längere Zeit unter Volllast steht oder unter Überlastung arbeitet, verkürzt sich seine Lebensdauer erheblich.

Funktionsstruktur der Box-Unterstation

A. Die Funktion und Eigenschaften der Box-Umspannstation

Unter Unterstation vom Kastentyp versteht man ein Außenverteilungsgerät, das Hoch- und Niederspannungsschaltanlagen und Transformatoren zusammen in einem geschlossenen Kasten installiert. Die Hauptfunktion besteht darin, die benötigte elektrische Energie für Hoch- oder Niederspannungsverbraucher bereitzustellen. Es weist folgende Eigenschaften auf:

1. Geringer Platzbedarf. Durch die Installation einer kastenförmigen Umspannstation können im Vergleich zum Bau einer Umspannstation gleicher Größe mehr als zwei Drittel der Grundstücksfläche eingespart werden.

2. Flexible Kombinationsmethoden. Der Aufbau kastenförmiger Umspannwerke ist relativ kompakt, wobei jeder Kasten ein eigenständiges System bildet, was die Kombinationsmethode flexibel und variabel macht. Der Benutzer kann einige Modi entsprechend der tatsächlichen Situation frei kombinieren, um den Anforderungen verschiedener Orte gerecht zu werden.

3. Schönes Aussehen, leicht mit der Umgebung zu koordinieren. Das Gehäuse des Kastens kann je nach Installationsort in verschiedenen Farben ausgewählt werden, sodass es sich leicht an die Umgebung anpassen lässt. Es eignet sich besonders für dicht besiedelte Gebiete wie städtische Wohngebiete, Bahnhöfe, Häfen, Flughäfen, Parks, Grünanlagen usw. Es kann als feste Umspannstation oder mobile Umspannstation eingesetzt werden.

4. Geringe Investitionen und kurzer Bauzyklus. Kastenförmige Umspannwerke reduzieren die Investitionen im Vergleich zu herkömmlichen Umspannwerken gleicher Größe um 40 bis 50 Prozent und der Bau- und Installationszyklus kann erheblich verkürzt werden. Gleichzeitig ist auch der tägliche Wartungsaufwand der Kastenstation relativ gering.

B. Arten von kastenförmigen Umspannwerken

1. Montageart

Installieren Sie den kompletten Satz Hoch- und Niederspannungsgeräte und Transformatoren in Metallkästen und lassen Sie Betriebskorridore in den Hoch- und Niederspannungsverteilungsgeräten frei. Diese Art von Kastentransformator hat ein großes Volumen und wird heutzutage nur noch selten verwendet.

2. Kombinationsgerätetyp

Anstatt den vorhandenen kompletten Gerätesatz zu verwenden, werden die elektrischen Hoch- und Niederspannungs-Steuer- und Schutzgeräte direkt in die Box gepackt und bilden ein Ganzes. Das Design gilt als wartungsfrei, ohne Betriebskorridore und mit einem kleinen Kasten, auch bekannt als Kastentransformatoren im europäischen Stil oder gewöhnliche Kastentransformatoren.

3. Ein Körpertyp

Vereinfachen Sie die Hochspannungs-Steuer- und Schutzgeräte und setzen Sie die Hochspannungs- und Niederspannungsverteilungsgeräte sowie den Hauptkörper des Transformators im Öltank des Transformators zusammen, um einen ganzen, kleineren, in der Nähe des ölgetauchten Transformators des Transformators zu bilden gleiche Kapazität, die 1/3 des europäischen Kastentransformators beträgt. Auch als Kastentransformator im amerikanischen Stil oder Kompakt-Kastentransformator bekannt.

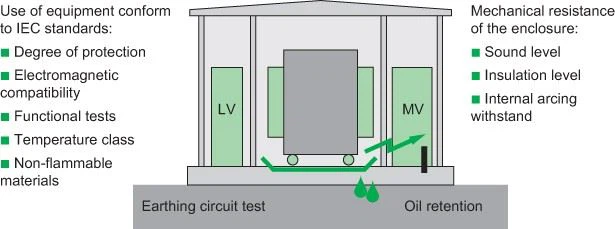

C. Struktur der Box-Umspannstation

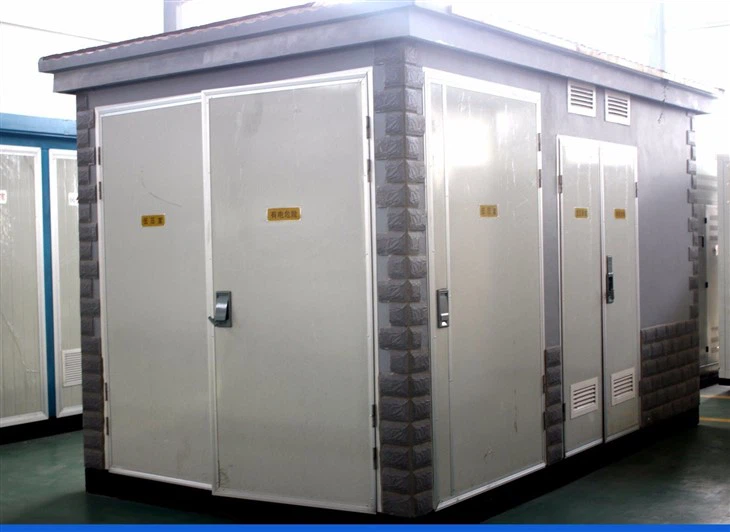

1. Struktur des Kastentransformators im europäischen Stil

(1) In China werden üblicherweise kastenförmige Umspannwerke im europäischen Stil verwendet, bei denen drei Teile jeweils aus einem Raum bestehen und eine „Mu“- oder „Stift“-Struktur bilden. Zu den häufig verwendeten Modellen gehören ZBW und XWB. Die Querschnitts- und Verdrahtungspläne sind in Abbildung GYPD00102003-1 dargestellt. Die Hochspannungskammer des Kastentransformators im europäischen Stil ist ein Ringnetzwerk-, Doppelleitungs- oder Endeinheits-Lastschalter mit geringem Volumen und Kompatibilität mit dem Ringnetzwerkschrank. Sicheres und zuverlässiges kompaktes Design mit umfassender Verriegelungsfunktion gegen Fehlbedienung, hoher Zuverlässigkeit sowie komfortabler Bedienung und Wartung. Hochspannungsgeräte verwenden im Allgemeinen eine Kombination aus Lastschalter und Sicherung. Die Sicherung ist mit einem Impaktor ausgestattet. Nachdem die Sicherung durchgebrannt ist, drückt der Schlagbolzen auf den Entriegelungsmechanismus und der dreiphasige Lastschalter springt gleichzeitig auf, um einen Phasenverlustbetrieb zu vermeiden. Wenn ein elektrischer Antriebsmechanismus verwendet wird, kann gleichzeitig eine Verteilungsautomatisierungsfunktion implementiert werden. Der 10-kV-Kabelabgang der Ringnetzstruktur ist mit einem Erdschlussanzeiger und einem Nullsystemsensor ausgestattet. Transformatoren können in Öl getaucht oder trocken ausgeführt werden, mit D, yn11-Verkabelung. Unter Berücksichtigung einer ungünstigen Wärmeableitung kann eine natürliche Belüftung oder eine Zwangsbelüftung von oben eingesetzt werden. Der Niederspannungsraum ist mit einer Messung und Blindleistungskompensation ausgestattet, und der Sekundärkreis und die Anzahl der Abgangsleitungen können je nach Benutzerbedarf gestaltet werden, um unterschiedliche Anforderungen zu erfüllen. Die Außenhülle besteht aus Stahlblech oder Legierungsblech mit einer doppelschichtigen oberen Abdeckung und guter Isolierung. Optik und Farbe können auf die Umgebung abgestimmt werden. Die Hochspannungskammer, die Transformatorkammer und die Niederspannungskammer sind durch Trennwände in unabhängige Abteilungen unterteilt. Zur Überwachung und Wartung sind in jedem Fach Beleuchtungseinrichtungen installiert, der Lichtschalter wird von der Tür gesteuert.

2. Aufbau des Kastentransformators im amerikanischen Stil

(1) Der Kastentransformator im amerikanischen Stil verfügt über einen Hochspannungsschalter und einen Transformator im selben Öltank. Zu den gängigen Kastentransformatormodellen im amerikanischen Stil gehören ZB1336, GE und COOPER. Der Aufbau und die Verkabelung sind in den Abbildungen GYPD00102003-2 und GYPD00102003-3 dargestellt.

Der Kastentransformator im amerikanischen Stil verfügt über eine vollständig abgedichtete und vollständig isolierte Struktur mit hoher Sicherheit, die für Ringnetzwerke und Terminals verwendet werden kann. Die Hochspannung wird durch einen dreiphasigen Öllastschalter vom Typ T oder V mit vier Positionen gesteuert, wie in den Abbildungen GYPD00202002-04 und GYPD00202002-05 dargestellt.

2) Der Transformator verfügt zum Schutz über eine Vorsicherung, die mit einer Stecksicherung in Reihe geschaltet ist. Die Vorsicherung ist in der Box installiert und funktioniert nur, wenn ein interner Phasenfehler im Boxtransformator vorliegt, der zum Schutz der Hochspannungsleitung dient. Die Stecksicherung löst bei Kurzschluss oder Überlastung auf der Sekundärseite ab.

Das Hochspannungskabel ist mit einer Hülse mit guter Isolationsleistung verbunden, die zur Abdichtung des stromführenden Teils mit dem Winkelkabelstecker verbunden ist. Der Winkelkabelstecker ist ein vollständig abgeschirmter isolierter Stecker, der vollständig geladen und ausgesteckt werden kann, gleichbedeutend mit einem Lastschalter. Die Struktur ist in Abbildung GYPD00102003-6 dargestellt, aber wenn es an einen Kurzschlusspunkt angeschlossen ist, sollten der Winkelstecker und die Hülse ersetzt werden.

D. Betrieb der Box-Umspannstation

1. Die kastenförmige Umspannstation sollte an einer relativ hohen Stelle und nicht in tiefer gelegenen Gebieten aufgestellt werden, um zu verhindern, dass Regenwasser in den Kasten eindringt und den Betrieb der Geräte beeinträchtigt. Beim Gießen von Betonplattformen sollten auf der Hoch- und Niederspannungsseite Lücken gelassen werden, um das Ein- und Auslegen von Kabeln zu erleichtern. Wenn beim Ausheben des Fundaments auf den Boden stößt, der durch die Ansammlung von Müll oder korrosivem Boden entstanden ist, muss dieser zu festem Boden ausgehoben, dann mit Boden guter Qualität verfüllt und verdichtet und dann mit drei Schichten Erde oder Kies aufgefüllt werden, um die Stabilität zu gewährleisten der Stiftung.

2. Die Erdung und der Neutralleiteranschluss der kastenförmigen Umspannstation nutzen ein gemeinsames Erdungsnetzwerk. Das Erdungsgitter verwendet im Allgemeinen die Methode, Erdungspfähle an den vier Ecken des Fundaments einzutreiben und diese dann als Ganzes zu verbinden. Zwischen der Kastenstation und dem Erdungsnetz müssen zwei zuverlässige Verbindungen vorhanden sein. Nach dem Betrieb sollte die Erdungsverbindung regelmäßig überprüft werden, um sicherzustellen, dass sie nicht locker oder korrodiert ist. Messen Sie regelmäßig den Erdungswiderstand, der 4 Ω nicht überschreiten darf.

3. Das kastenförmige Umspannwerk verwendet hauptsächlich eine natürliche Luftzirkulationskühlung. Daher sollten sich um ihn herum, insbesondere um die Tür des Transformatorraums, keine Ablagerungen ansammeln. Auch Lüftungsschlitze sollten regelmäßig entfernt werden, um sicherzustellen, dass das Gerät die maximal zulässige Temperatur nicht überschreitet.

Nach dem Auslösen des Niederspannungs-Leistungsschalters sollte die Ursache ermittelt werden, bevor Strom übertragen werden kann, um eine Ausweitung des Unfalls zu verhindern.

5. Die Hochspannungskammer des kastenförmigen Umspannwerks sollte mit Zinkoxid-Blitzableitern ausgestattet sein und die Installationsmethode sollte für Tests und Austausch geeignet sein.

6. Geräte wie Ringnetzschalter, Transformatoren, Blitzableiter usw. im Hochspannungsraum sollten regelmäßig überprüft und gewartet werden, Mängel sollten rechtzeitig entdeckt und behoben werden und vorbeugende Isolationsprüfungen sollten regelmäßig durchgeführt werden. Wenn es länger als 3 Monate außer Betrieb genommen und wieder in Betrieb genommen wird, sollte ein vollständiger präventiver Projekttest durchgeführt werden.

7. Um eine Hochspannungssicherung ohne Ausschaltvermögen auszutauschen, muss der Transformator ausgeschaltet sein, die mechanische Verriegelung muss während des Betriebs ordnungsgemäß gelöst werden und es muss eine isolierte Betätigungsstange verwendet werden.

8. Alle eingehenden und ausgehenden Kabellöcher der kastenförmigen Umspannstation sollten abgedichtet werden, um zu verhindern, dass kleine Tiere eindringen und Unfälle verursachen.

9. Es müssen ein Warnschild für „Hochspannungsgefahr“ und eine Typenschildnummer für elektrische Geräte vorhanden sein

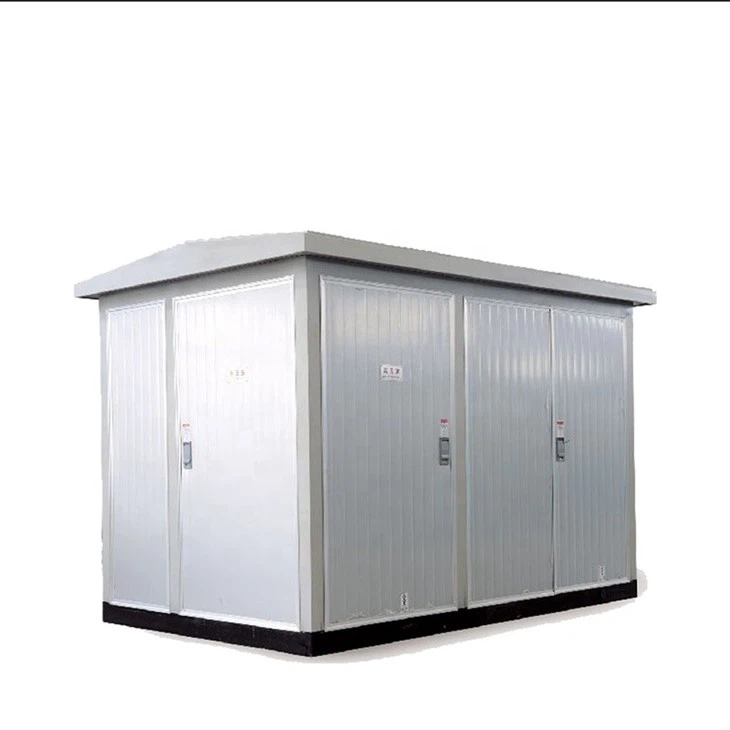

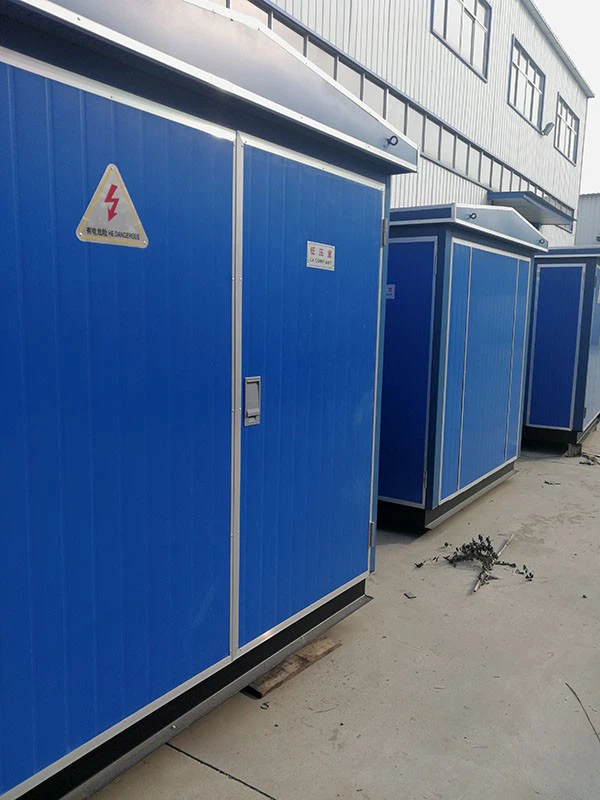

PRODUKTFOTO

FABRIKWERKSTATT

ZERTIFIKAT

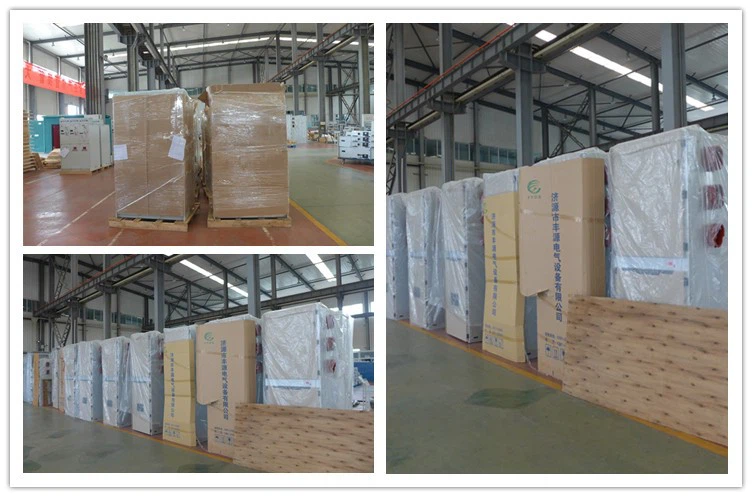

VERPACKUNG & LIEFERUNG

AUSSTELLUNG

Häufig gestellte Fragen

F5: Ist OEM/ODM verfügbar?

A: Ja, das ist es! Unsere Produkte können individuell angepasst werden. Wir verfügen über Design- und Ingenieurteams und können Produkte entsprechend den Zeichnungen oder Anforderungen des Kunden anpassen.

F6: Sie sind Hersteller oder Handelsunternehmen?
A: Wir sind eine Fabrik. Als 100-prozentiger professioneller Hersteller mit 20-jähriger Herstellererfahrung können wir Produkte gemäß den Anforderungen der Kunden herstellen und auch die Qualität der Produkte zu 100 Prozent kontrollieren.

F7: Kann der Preis ausgehandelt werden?

A: Ja, der Preis ist verhandelbar. Es kann je nach Menge oder Paket geändert werden

F8: Wie wäre es mit einer Inspektion?

A: Wir verfügen über das gesamte Inspektionssystem vom Rohmaterial bis zum Endprodukt, einschließlich Temperaturanstiegstest, Salzsprühtest, Leitertyptest und mechanischer Lebensdauertest.

F9: Was sind Zahlungsbedingungen?

A: TT, Paypal, Western Union, Alibaba Trade Assurance und Akkreditiv sind akzeptabel. 30 Prozent T/T im Voraus, 70 Prozent Restbetrag vor dem Versand.

F10: Welchen Service bietet das Unternehmen an?

A: Wir verfügen über ein professionelles Ingenieurteam, das die Form entwerfen und entwickeln kann, um den unterschiedlichen Kundenanforderungen gerecht zu werden.

Darüber hinaus verfügen wir über ein Verkaufsteam, das vom Vorverkauf bis zum Nachverkauf einen guten Service bietet.

Dieses Produkt wird normalerweise individuell angepasst.
Wir sind ein Hersteller und verfügen über eine professionelle technische Abteilung, die Lösungen entsprechend den Kundenbedürfnissen entwerfen und bereitstellen kann.
Für Konstruktionszeichnungen wenden Sie sich bitte an unser Verkaufspersonal

Hier finden Sie unsere Kundenbeispiele als Referenz

Kunden aus Kasachstan

TECHNISCHE ANFORDERUNGEN UND EIGENSCHAFTEN DER AUSRÜSTUNG
Re:82 baut kompaktes Umspannwerk
Artikel- NEIN.	Verzeichnis der technischen Daten	Einheit	Erforderlich (bei 3000 m	Angebotene Daten
	Systemdatenanforderungen
1.05.10	Litzenleiter aus Kupfer zur Erdung
	Hersteller	-
	Material	-	Kupfer
	Querschnitt	mm2	>50
	Länge	m	>40
1.05.11	Erdungsstangen
	Hersteller	-
	Typ	-
	Materie!	-
	Länge	m
	Abschnitte pro Stange	Stck
1.6	Kompakte Unterstationen (Option 1)
	Hersteller	-		Fengyuan
	Typ	-		Draussen
	Gesamtschutzklasse für komplette Umspannstation	-	IP 44	IP 44
	Gehäusematerial	-		GI
	Gesamtabmessungen (B x L x H)
	für S/S mit 1x50 kVA Transformator	mm/mm/mm		3000x1850x2150
	■ für S/S mit 1x100 kVA Transformator	mm/mm/mm		3000x1850x2150
	für S/S mit 1x160 kVA Transformator	mm/mm/mm		3000x1850x2150
	• für S/S mit 1x250 kVA Transformator	mm/mm/mm		3000x1850x2150
	Gesamtgewicht
	■ für S/S mit 1x50 kVA Transformator	kg		1000kg.
	■ für S/S mit 1x100 kVA Transformator	Kg		1000kg.
	■ für S/S mit 1x160 kVA Transformator	Kg		1000kg.
	■ für S/S mit 1x250 kVA Transformator	Kg		1000kg.
1.6.1	20-kV-Schaltanlagenausrüstung
	Hersteller	-		Chnt / Äquivalent
	Typ	-		Indoor-RMU



WENN SIE WEITERE DETAILS BENÖTIGEN, KONTAKTIEREN SIE UNS BITTE
