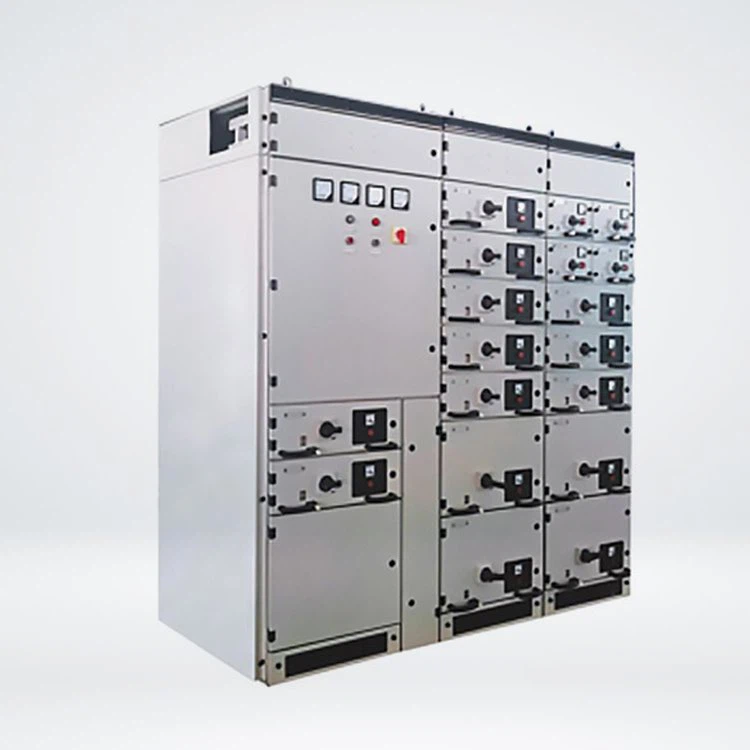

MNS Elektroverteilerschrank

1, Produktübersicht

MNS-Niederspannungs-Einschubschaltanlagen sind meine Fabrik entsprechend der Marktnachfrage und der Entwicklung einer neuen Generation von Niederspannungs-Schaltanlagen, technische Produktstandards gemäß IEC439 "Niederspannungs-Schaltanlagen und Steuergeräte"; GB72} 1 Normanforderung "Niederspannungs-Schaltgeräte und Steuergeräte":
MNS Niederspannungs-Einschubschaltanlagen für Kraftwerke, Umspannwerke, Petrochemie, Metallurgiewalzen, Textil- und andere Industrieunternehmen und Privathaushalte / Region. Hochhäuser und andere Orte, wie AC 50 ~ 60 Hz, Nennbetriebsspannung von 660 V Leistungsumwandlung und unter dem Stromnetz von Stromverteilungsanlagen, Verteilungs- und Steuerungszwecken.

2, normale Nutzungsbedingungen

2.1 Umgebungslufttemperatur nicht höher als plus 40 Grad, nicht niedriger als -5 Grad und 24-Stunden-Durchschnittstemperatur nicht höher als plus 35 Grad.
2.2 Atmosphärische Bedingungen: Luftreiniger, deren relative Luftfeuchtigkeit bei der höchsten Temperatur von zehn 4O Grad nicht mehr als 50 Prozent beträgt, bei einer niedrigeren Temperatur eine höhere relative Luftfeuchtigkeit von beispielsweise zehn 20 Grad bis 90 Prozent zulässt, aber Temperaturänderungen berücksichtigen sollte kann gelegentlich zu mäßiger Kondensation führen ..
2.3 Höhe nicht mehr als 2000 m,
2.4 Mittel sind auf folgende Temperatur Transport- und Lagerhaus angepasst: - Bereich von 25 Grad bis 55 Grad in kurzer Zeit (weniger als 24h) bis plus 70 Grad, bei diesen Geräten sollten extreme Temperaturen keinen irreversiblen Schaden erleiden, aber unter normalen Bedingungen sollte in der Lage sein, richtig zu arbeiten.
2.5 Wenn die oben genannten Bedingungen nicht erfüllt sind, werden der Benutzer und der Hersteller durch Rücksprache gelöst.
2.6 Wenn dieses Gerät in Offshore-Öl- oder Kernkraftwerksbauprojekten verwendet wird. Sollte eine Technologievereinbarung unterzeichnen.

3, Struktur

Die Grundeinheit der Gruppentischschrank-Baugruppenstruktur, alle Strukturteile wurden verzinkt, am Grundschrank befestigt und durch selbstschneidende Verriegelungsschrauben oder 8,8-Sechskantschrauben miteinander verbunden, dann muss das Programm geändert werden, mit der entsprechenden Tür, Dichtungsplatte , Trennwände, Montagehalterungen und Stromschienen, Funktionseinheiten und andere Teile, die zu einem kompletten System zusammengebaut sind, die Größe der Geräteteile, die Fachgröße, um den Modul zu implementieren (Moduleinheit E=25 mm. unten)

3. Power Distribution Center (im Folgenden PC genannt)

3.1.1 PC-Schrank ist in vier Fächer unterteilt:
Auf der Rückseite des Schranks; horizontaler Busraum;
Das Funktionsgerätefach vor dem linken vorderen Schrankaufsatz bzw. Schrank;
Kabelraum: vor dem unteren Teil des Frontschranks oder Schranks rechts;
Steuerung zurück zum Kühlfach: vor dem oberen Teil des Schranks;
Getrennte Maßnahmen;
Horizontaler Sammelschienenraum und Funktionseinheitenraum, Kabelraum zwischen der Sandwichplatte mit einer Trennwand aus Melaminharz oder Stahl:
Raum zwischen Steuerkreis und Funktionseinheit Raum mit schwer entflammbarem Polyurethan-Schaum-Kunststoff-Formgehäuse getrennt:
Funktionseinheitsfach zwischen links und rechts der Kabelecke Raumecke mit Stahlpunkten

3.1.2 nur im Rahmen des Riesenleistungsschalters eingebaut. Kann außerhalb des Schrankes im geschlossenen Zustand manuell erreicht werden. Abteilung und gebeten, den Zustand des Leistungsschalters und die Positionsbeziehung zwischen dem Betätigungsmechanismus und der Tür zu inspizieren, festgestellt, dass sich der Leistungsschalter in der Testposition oder Arbeitsposition befindet.
3.1.3 Konstruktion zwischen Hauptstromkreis und Hilfsstromkreis in einem separaten Aufbau, und andere Instrumente, Leuchten und Tasten Hilfsstromkreiseinheiten sind auf einer Kunststoffplatte montiert, eine Rückplatte mit flammhemmendem Polyurethanschaum aus Kunststoffgehäuse und vom Hauptstromkreis getrennt .
