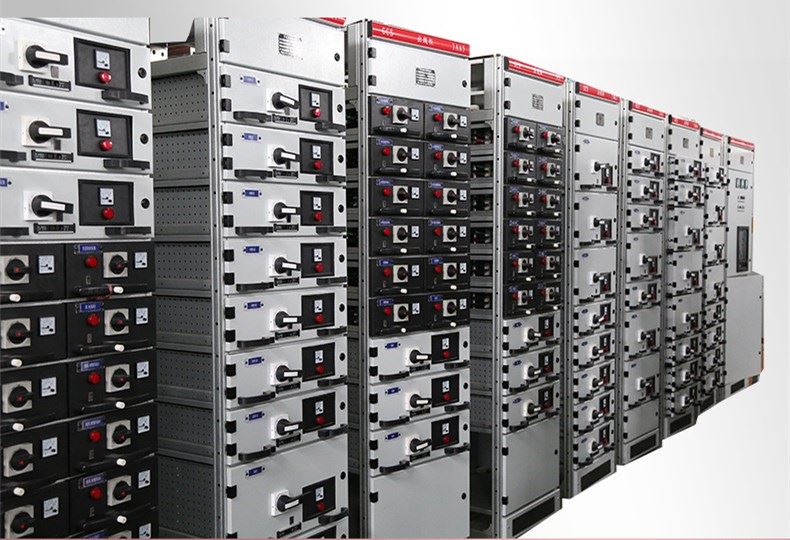

Niederspannungs-Entziehbare Schaltanlagen
GCS Niederspannungs-Ziehschaltanlagen sind auf die Anforderungen der Industrie, der meisten Stromverbraucher und Designunternehmen ausgelegt. Mit hohen technischen Leistungsindikatoren kann es sich an die Entwicklungsbedürfnisse des Strommarktes anpassen. Diese Schaltanlage ist weit verbreitet in der...
Beschreibung
GCS Niederspannungs-Ziehschaltanlagen sind auf die Anforderungen der Industrie, der meisten Stromverbraucher und Designunternehmen ausgelegt. Mit hohen technischen Leistungsindikatoren kann es sich an die Entwicklungsbedürfnisse des Strommarktes anpassen. Diese Schaltanlage ist weit verbreitet in Stromverteilungssystemen in Kraftwerken, Erdöl, Chemie, Metallurgie, Textilien und Hochhäusern. Es wird als komplette Niederspannungs-Stromverteilungsanlage für Dreiphasen-AC, 50 Hz / 60 Hz, 380 V / 400 V / 660 V Nennspannung, 4000 A Nennstrom-Stromerzeugung und Stromversorgungssystem verwendet. Es wird auch dort eingesetzt, wo ein hoher Automatisierungsgrad besteht und eine Computerschnittstellenverbindung erforderlich ist, wie z. B. große Kraftwerke und petrochemische Systeme.
Arbeitsbedingungen der GCS Niederspannungsschaltanlage:
Temperaturbereich: -5°C bis +40°C, die Durchschnittstemperatur sollte innerhalb von 24 Stunden +35°C nicht überschreiten.
Höhe: ≤2000 m, Indoor-Anwendung.
Bei der höchsten Temperatur +40°C sollte die relative Luftfeuchtigkeit 50% nicht überschreiten, und bei einer niedrigeren Temperatur (90% bei +20°C) ist eine höhere relative Luftfeuchtigkeit zulässig. Aufgrund des Temperaturbereichs kann Kondensation auftreten, daher sollte dieses Phänomen berücksichtigt werden.
Neigung: ≤5°, vertikale Installation.
Der Arbeitsplatz sollte Brand, Explosion, starke Vibrationen und chemische Korrosion vermeiden.
Hinweis: Wenn Sie spezielle Anforderungen haben, kontaktieren Sie uns bitte rechtzeitig.
Technische Parameter
| Artikel | Parameter | |
|---|---|---|
| Hauptkreis Nennspannung (V) | AC 380 (400) (600) | |
| Hilfskreis-Nennspannung (V) | AC 220/380 (400) | |
| DC 110/220 | ||
| Nennfrequenz (Hz) | 50 (60) | |
| Nennisolationsspannung (V) | 660 (1000) | |
| Nennstrom (A) | Horizontaler Bus-Bar | ≤ 4000 |
| Vertikale Busstange (MCC) | 1000 | |
| Bus-Bar-bewerteter Kurzzeit-Standstrom (kA/1 s) | 50/80 | |
| Bus-Bar-Nennleistung (kA/0,1 s) | 105/176 | |
| Leistungsfrequenzprüfspannung (V/1 min) | Hauptkreis | 2500 |
| Hilfskreis | 1760 | |
| Bus-Bar | Drei-Phasen-Vier-Draht-System | A.B.C.PEN |
| Drei-Phasen-Fünf-Draht-System | A.B.C.PE. N | |
| Schutzgrad | IP3L0/IP4L0 | |
Strukturelle Merkmale:
Der Hauptrahmen des Schaltschranks besteht aus 8MF-Stahl, und der Rahmen ist montiert oder teilweise verschweißt. Alle Hauptrahmen sind mit modularen Bohrungen E = 20 mm ausgestattet. Alle Funktionsräume der Schaltanlage sind streng voneinander getrennt. Der Wagen umfasst einen Veranstaltungsraum, einen Busbar-Raum und einen Kabelraum. Die Funktion jeder Einheit ist relativ unabhängig.
