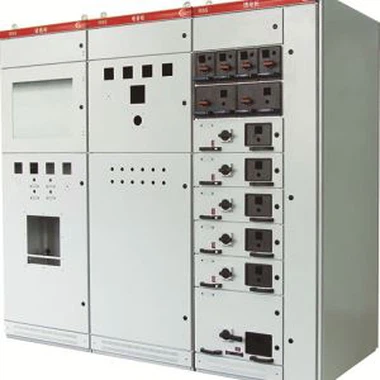

GCS Stromverteiler-Schaltschrank

GCS Drawer Cabinet ist ein fortschrittliches Produkt, das durch die Integration der Vorteile anderer Niederspannungsprodukte entwickelt wurde. Es eignet sich für Stromverteilungssysteme in Kraftwerken, Petrochemie, Metallurgie, Telekommunikation, Leichtindustrie, Textilien, Hochhäusern und anderen Zivil-, Industrie- und Bergbauunternehmen. Großkraftwerke, Petrochemie-, Telekommunikationssysteme usw. weisen einen hohen Automatisierungsgrad auf und erfordern Computerschnittstellen als Niederspannungs-Stromverteilungsvorrichtungen zur zentralen Steuerung von Verteilungsmotoren und zur Blindleistungskompensation in Stromerzeugungs- und Stromversorgungssystemen. Das Produkt hat ein gutes Bruchvermögen, eine gute dynamische und thermische Stabilität, ein flexibles elektrisches Schema, eine bequeme Kombination, eine starke serielle Anwendbarkeit, eine neuartige Struktur und ein hohes Schutzniveau.

Die Hauptparameter:

1. Nennspannung des Hauptstromkreises: AC 400 V, 690 V.

2. Nennspannung des Hilfskreises: DC 110V, 220V

3. Nennfrequenz: 50 Hz

4. Isolationsnennspannung: 690V

5. Nennstrom: horizontale Sammelschiene<>

6. Vertikaler Bus: 1000MCC

7. Kurzzeitbeständigkeitsstrom der Sammelschiene: 50 kA / 1 s, 80 kA / 1 s

8. Spitzenstromfestigkeit der Sammelschiene: 105 kA / 0,1 s, 176 kA / 0,1 s

9. Netzfrequenz-Prüfspannung: 2500 V / min

10. Hilfskreis: 1760 V / min

11. Schutzstufe: IP30, IP40

Nutzungsbedingungen:

1. Für den Innenbereich darf die Höhe des Einsatzortes 2000 m nicht überschreiten.

2. Die Umgebungslufttemperatur ist nicht höher als 40 Grad und nicht niedriger als minus 5 Grad. Und die Durchschnittstemperatur innerhalb von 24 Stunden darf nicht höher als 35 Grad sein. Wenn es überschritten wird, sollte die Kapazität reduziert und entsprechend der tatsächlichen Situation betrieben werden.

3. Die relativ hohe Temperatur der Umgebungsluft beträgt ~ 40 Grad und nicht mehr als 50%, und eine größere relative Temperatur ist bei einer niedrigeren Temperatur zulässig; Wenn ~ 20 Grad 90% sind, sollte berücksichtigt werden, dass die Temperaturänderung gelegentlich Kondensation verursachen kann.

4. Wenn das Gerät installiert ist, sollte die Neigung 5 ° gegenüber der vertikalen Ebene nicht überschreiten, und die gesamte Gruppe von Schränken sollte relativ flach sein und dem Standard (GBJ232-2) entsprechen.

5. Das Gerät sollte an einem Ort installiert werden, an dem keine starken Vibrationen und Stöße auftreten und die elektrischen Komponenten nicht ausreichen, um verwendet zu werden, und es sollte keine Korrosion auftreten

Bestellinformationen:

Hauptschaltplan oder Schaltplan

Anordnung und Layout

Das Modell, die Spezifikation und die Menge der Hauptkomponenten.

Art der eingehenden und ausgehenden Drähte, Kabelspezifikationen usw.

Wenn eine Busverbindung zwischen Geräten erforderlich ist, sollten die Busverbindung und die Höhe vom Boden angegeben werden

Unsere Dienstleistungen:

1, schnelle Antwort in vor dem Verkaufszeitraum helfen Ihnen, Bestellung zu erhalten

2, Exzellenter Service in der Produktionszeit lassen Sie uns jeden Schritt wissen, den wir gemacht haben

3, zuverlässige Qualität lösen Sie Aftersale-Kopfschmerzen

4, lange Qualitätsgarantie stellen Sie sicher, dass Sie ohne zu zögern kaufen können
