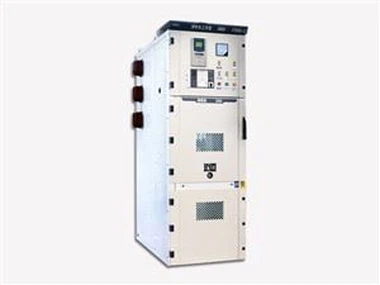

HXGN-12 Ring Netzwerkschrank

HXGN-12 Hochspannungsschaltanlage ist eine kastenförmige feste metallumschlossene Schaltanlage, geeignet für Industrie- und Bergbauunternehmen mit einem dreiphasigen Ein-Bus-Leistungstransformator und Stromverteilungssystem mit einer Wechselfrequenz von 50Hz und einer Nennspannung von 3-10KV. Es wird verwendet, um Strom zu empfangen und zu verteilen, und realisieren die Steuerung, Schutz und Erkennung der Schaltung.

HXGN-12 Innen Hochspannungsschaltschrank

1. Kraftübertragungsbetrieb

Wenn das Kabelfach (Vordertür) geschlossen und verriegelt ist, kann der Lastschalter nicht geschlossen werden. Betreiben Sie den Erdungsschalter in die offene Position und schließen Sie den Vakuumschalter.

Betriebsablauf:

Schließen Sie zuerst den Kabelraum (Vordertür) → Unter-Erde-Schalter → Schließen des Lastschalters

2. Stromausfallbetrieb:

Drücken Sie die Fahrttaste unten rechts im Panel, der Schalter öffnet sich, das Live-Display erlischt und der Erdungsschalter ist geschlossen.

Betriebsablauf:

Öffnen Sie den Vakuumschalter → schließen Sie den Erdungsschalter.

Hauptmerkmal:

Höhe nicht mehr als 1000m

Umgebungstemperatur -25°C-+40°C;

Relative Luftfeuchtigkeit: Der tagesdurchschnittliche Wert beträgt nicht mehr als 95 %, und der monatliche Durchschnittswert beträgt nicht mehr als 90 %;

Orte ohne leitfähigen Staub, korrosives Gas und Wasserdampf:

Es besteht keine Brand- und Explosionsgefahr;

Es gibt keinen Ort mit häufigen starken Vibrationen.

Umweltbedingungen für die Verwendung:

Die obere Grenze der Umgebungstemperatur ist +40°C, und die untere Grenze ist -25°C;

Die Höhe nicht mehr als 10000m;

Der tägliche Durchschnittswert der relativen Luftfeuchtigkeit beträgt nicht mehr als 95 %, und der monatliche Durchschnittswert beträgt nicht mehr als 90 %; der Tagesdurchschnittswert von Wasserdampf beträgt nicht mehr als 2,2x 10-Mpa, und der monatliche Durchschnittswert ist nicht mehr als 1,8 x 10-Mpa:

Die Umgebungsluft wird nicht durch ätzendes oder brennbares Gas, Wasserdampf usw. erheblich verschmutzt;

Keine häufigen starken Vibrationen.

Bestellbekanntmachung

1. Herkömmliche Produkte werden in Übereinstimmung mit den Konstruktionsstandards, Produktionsstandards und Inspektionsverfahren des Unternehmens durchgeführt. Benutzer müssen die Produktattribute im Detail verstehen.

2. Wenn die vom Benutzer zur Verfügung gestellten Zeichnungen nach den Zeichnungen zitiert, hergestellt und geprüft werden können;

3. Benutzer ohne Zeichnungen müssen den Produktzweck, die Verwendung von Gelegenheiten, die Motorleistung, die Arbeitsspannung, den Steuermodus und andere Parameter erläutern;

4. Das Produkt wurde vor dem Verlassen des Werks strengen Tests unterzogen und mit verschiedenen Funktionsetiketten gekennzeichnet. Wenn Sie Fragen haben, rufen Sie uns bitte an oder senden Sie eine E-Mail für eine Beratung.
