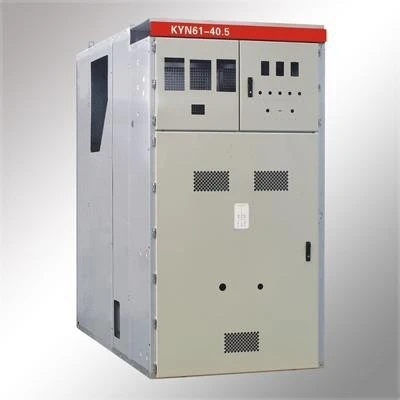

36KV KYN61-40.5 Stromverteilerschränke

KYN61 gepanzerte abnehmbare AC-Schaltgeräte mit Metallgehäuse (im Folgenden als "Schaltanlage" bezeichnet). Es ist anwendbar auf dreiphasige Wechselstromsysteme mit 50 Hz und 35 - 40 kV, es wird zum Empfangen und Verteilen elektrischer Energie und zum Steuern, Schützen und Überwachen des Stromkreises verwendet.

Anfrage senden

Beschreibung

technische Parameter

Artikel	Einheit	Daten
Nennspannung	kV	35, 40
Nennleistung	Hertz	50
Bemessungsstrom des Leistungsschalters	A	630,1250,1600,2000,2500,3150
Nennstrom des Schaltgeräts	A	630,1250,1600,2000,2500,3150
Bemessungskurzzeitstromfestigkeit	kA	16,20,25,31.5,40
Bemessungs-Spitzenwert-Stehstrom (Spitzenwert)	kA	40,50,63,80,100
Bemessungskurzschlussabfallstrom	kA	16,20,25,31.5,40
Bemessungs-Kurzschluss-Einschaltstrom (Scheitelwert)	kA	40,50,63,80,100
Bewerteter Isolationsgrad	kV	24,32,42
Stärke des Schutzes	kV	IP4X,IP2X

Nennspannung	kV	35
Bemessungsisolationsspannung	kV	36
Bemessungs-Stehwechselspannung	kV 1min	95
Bemessungs-Stehblitzstoßspannung	kV	185
Nennfrequenz	Hertz	50/60
Bemessungskurzzeitstromfestigkeit	kA 3 s	bis zu 50
Spitzenstrom	kA	bis 125
Störlichtbogenstrom widerstehen	kA 1s	bis zu 50
Nennstrom der Hauptsammelschiene	A	bis 4000
Bemessungsstrom des Leistungsschalters	A	630 1250 1600 2000 2500
