SF6-gepanzerte abnehmbare AC-Schaltanlage mit Metallgehäuse

SF6-gepanzerte abnehmbare AC-Schaltanlage mit Metallgehäuse





Strukturbeschreibung

Die Schaltanlage besteht aus einer kastenförmigen, metallgekapselten, festen Struktur und der Schaltschrank besteht aus Profilen

und G-Profile, die durch mehrere Verbindungsstücke zusammengebaut werden. Es ist in vier Fächer unterteilt, nämlich Sammelschienenfach, CB-Fach, Messfach und Kabelfach. Die Teilebearbeitung erfolgt mit einer CNC-Stanzmaschine, einer CNC-Biegemaschine und hochentwickelten Maschinen für die CNC-Bearbeitung Zentrum, das eine hohe Präzision in Form, Position und Abmessung gewährleistet, eine schnelle und genaue Herstellung ermöglicht und flexibel für die Kombination verschiedener Optionen ist, um unterschiedliche Anforderungen von Kunden zu erfüllen.

Haupteigenschaften

1. Die Kabine besteht aus zusammengebauter Struktur, ohne Schweißen, hoher mechanischer Festigkeit und künstlerischem Aussehen.
2. Der hintere obere Teil ist für den GN30-12-Drehtrennschalter und der untere Teil für den GN19-12C-Trennschalter. Die gemäß den Verfahren betriebene mechanische Verriegelungsvorrichtung kann einen zuverlässigen Sicherheitsschutz für das Bedienpersonal und die Ausrüstung bieten.
3. Der verwendete Hauptschalter ist vom Monoblock-Typ, Optionen wie ZN63-12(VS1-12) und VD4-12
4. In den Verriegelungen zwischen den Hauptschaltern wird eine obligatorische mechanische Verriegelungsmethode eingesetzt
,Trennschalter und Schranktür erfüllen die „Fünf-Proof“-Verriegelungsfunktion und ermöglichen eine zufällige Kombination mit der Ringhaupteinheit.

Schrankabmessungen (Höhe * Breite * Tiefe)
2300 mm	900 Millimeter	900 Millimeter
	1000 mm

Schrankaußenmaße (mm) (ohne Tür)

Höhe	Breite		Tiefe
2300	900	1000	1000
2300	900	1000	1000

NEIN.	Artikel	Einheit	Technische Daten
1	Nennspannung	Kv	3.6, 7.2, 12
2	Nennstrom	A	630 1000	1250 2000	2500 3150
3	Bemessungskurzschlussausschaltstrom	Ka	20	31.5	40
4	Bewerteter Kurzzeitstrom	kA	20	31.5	40
5	Bewerteter Spitzenstrom	Ka	50	80	100
6	Nenn-Kurzschluss-Einschaltstrom	Ka	50	80	100
7	Bemessungsdauer des Kurzschlusses	s		4
8	Stärke des Schutzes		IP2X
9	Bussystem		Einzelbus, Einzelbus mit Bypass, Doppelbus
10	Betriebsweise		Elektromagnetismus, Federspeicherenergie
11	Umrissmaß	Mm	950^1000x2300 (unter 1250A) 1000x1000x2300 (über 1250A)

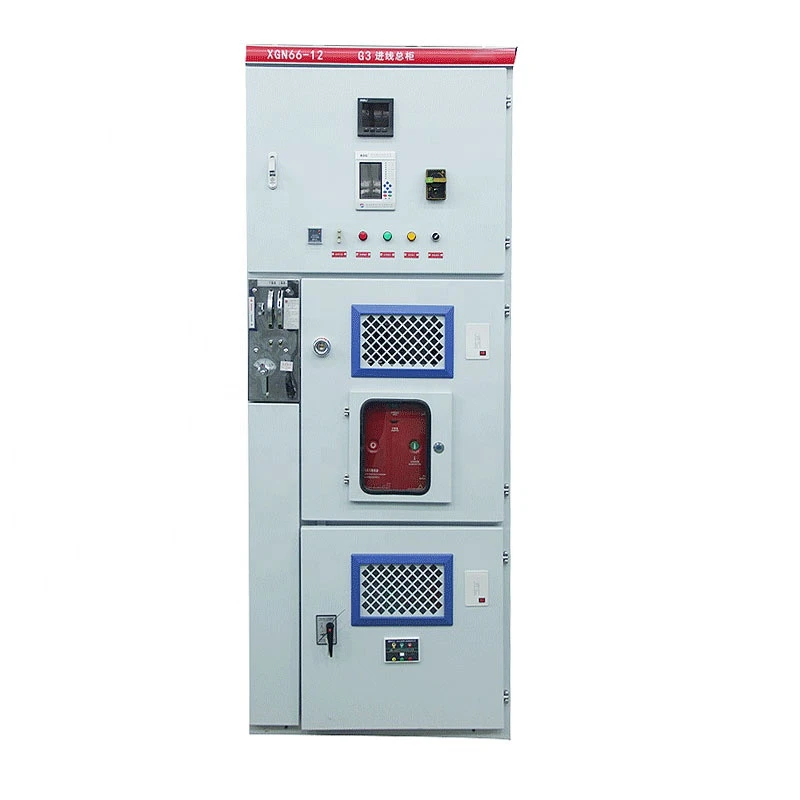

XGN66-12

Einführung von Produkten
Dieses Produkt hat ausländische Spitzentechnologie übernommen. Es ist klein und hat nur 50 % der Lautstärke eines gewöhnlichen Schalters; das Gehäuse ist groß und leistungsstark; Der „Fünf-Proof“-Verriegelungsmechanismus ist einfach und bietet weitere Vorteile. Der Schrank hat eine dreiphasige Leistung von 3,6, 7,12 kV und 50 Hz. Die einzelne Sammelschiene überträgt den kompletten Satz von Innengeräten zum Empfangen und Verteilen von Energie. Es hat auch die Funktionen, den Stromkreis zu steuern, zu schützen und zu überwachen. Es kann in verschiedenen Arten von Kraftwerken, Umspannwerken sowie Industrie- und Bergbauunternehmen in Hochhäusern und an anderen Orten eingesetzt werden. Er lässt sich mit Ringnetzwerkschränken kombinieren und auch öffnen und schließen.

Kabinett

Der Schrankkörper der Schaltanlage besteht aus Stahlblech oder Aluminium-Zink-Blech und wird von CNC-Werkzeugmaschinen bearbeitet, was nicht nur eine hohe Präzision, sondern auch eine starke Korrosions- und Oxidationsbeständigkeit aufweist. Das Gesamtgewicht des Schranks ist geringer als bei anderen Geräteschränken und die mechanische Festigkeit ist hoch. Der Verarbeitungs- und Produktionszyklus ist kurz. , Die Teile sind sehr vielseitig und die Fläche des alten Landes ist klein, was für die Produktionsorganisation praktisch ist.

Abteil

Die wichtigsten elektrischen Komponenten der Schaltanlage verfügen über unabhängige Fächer. Je nach Funktion sind sie durch Trennwände in einen Handwagenraum, einen Sammelschienenraum, einen Kabelraum und einen Relaisraum unterteilt. Die Räume sind durch Metallschutzplatten getrennt. Die Fachgehäuse sind alle unabhängig geerdet und der Schutzgrad jedes Fachs erreicht IP2X; Mit Ausnahme des Relaisraums verfügen die anderen drei Abteile über eigene Druckentlastungskanäle.

Verriegelungsgerät

Die Verbindungsstifte zwischen Hauptschalter, Handwagen, Erdungsschalter und Schranktür verfügen alle über obligatorische mechanische Verriegelungsmethoden, um die Funktion „Fünf-Prävention“ zu erfüllen. Der Handwagen des Leistungsschalters kann nur geschlossen werden, wenn sich der Leistungsschalter in der Ausschalt-/Teststellung oder in der Arbeitsstellung befindet; und nach dem Öffnen des Leistungsschalters kann der Antriebsmechanismus des Handwagens nicht betätigt werden und der Handwagen kann nicht bewegt werden, um ein Laden zu verhindern. Handwagen mit Push-Pull-Leistungsschalter.

Bodengerät verbinden

Im Kabelraum ist eine separate 6x50mm2 Erdungsschiene vorgesehen. Diese Sammelschiene kann durch benachbarte Schränke verlaufen und einen guten Kontakt mit dem Schrank herstellen, um Stromschläge zu verhindern. Die Impedanz des menschlichen Körpers und die Umgebungsbedingungen gewährleisten den normalen Betrieb des Stromnetzes und verhindern Blitzeinschläge. Bei Blitzeinschlägen besteht die Gefahr statischer Elektrizität

Heizung

Um der Gefahr von Kondensation in einem Klima mit hohen Temperatur- oder Feuchtigkeitsschwankungen vorzubeugen. Installieren Sie Heizgeräte im Leistungsschalterraum bzw. im Kabelraum, um sie in der oben genannten Umgebung zu verwenden und Korrosion vorzubeugen. Die Hochspannungsschaltanlage verfügt über eine Heizvorrichtung zur einfachen Kontrolle von Temperatur und Luftfeuchtigkeit. Wenn die Temperatur der Schaltanlage unter dem erforderlichen Wert liegt und die Luftfeuchtigkeit über dem erforderlichen Wert liegt, wird die Heizvorrichtung aktiviert.

Fach im Schaltschrank

1. Ausziehbarer Bollerwagen: Der Bollerwagenrahmen ist aus hochwertigen kaltgewalzten Stahlplatten geformt und zusammengebaut. Der Bollerwagen ist mit einem Vakuum-Leistungsschalter und weiteren Zusatzgeräten ausgestattet. Das Bollerwagengestell ist mit einem Schraubenmutterantrieb und einer Ultrahochkupplung ausgestattet.

2. Leistungsschalterfach: Für die Bewegung des Handwagens ist im Leistungsschalterfach eine spezielle Schiene installiert, so dass der Leistungsschalter-Handwagen durch einen drehbaren Schrauben-Mutter-Mechanismus im Fach verschoben und fixiert werden kann.

3. Sammelschienenraum: Die Hauptsammelschiene wird von einem Schaltschrank zum anderen Schaltschrank geführt und durch die Abzweigschiene und den statischen Kontaktabschnitt fixiert. Beim Durchgang durch den angrenzenden Schrank wird die Sammelschiene durch die Wanddurchführung fixiert, wodurch die Ausbreitung des Unfalls wirksam verhindert und gleichzeitig die Hauptsammelschiene unterstützt werden kann. Unterstützende Rolle. Die Sammelschiene verfügt über ein Schrumpfgehäuse oder ein Fließbeschichtungsverfahren, und die Phasen und Anschlüsse sind mit Isolierhülsen aus flammhemmenden Materialien ausgestattet, um eine zuverlässige Verbundisolierung zu bilden.

4. Kabelraum: Im Kabelraum können Stromwandler, Blitzableiter und Erdungsschalter installiert werden. Der großzügige Platz ist praktisch für die Installation und den Anschluss mehrerer Kabel.

5.Relaisraum: Die internen und externen Panels des Relais können mit Sekundärkomponenten wie Steuerung, Schutzkomponenten, Messgeräten, Anzeigeinstrumenten und Live-Überwachungsanzeigen ausgestattet werden.

Wichtigste technische Parameter der Schaltanlage
Projekt	Einheit	Technische Parameter
Nennspannung	KV	3.6 7.2 12
Bemessungsfrequenzspannungsfestigkeit	KV	Abwechselnd zu Boden: 42 Bruch: 48
Bemessungs-Blitzstoßfestigkeitsspannung	KV	Abwechselnd zu Boden: 75 Bruch: 85
Nennfrequenz	Hz	50
Nennstrom	A	630 1250
Bemessungskurzschlussausschaltstrom (Effektivwert)	Ka	20 25 31.5
Bemessungskurzschlusseinschaltstrom (Spitzenwert)	Ka	50 63 80
Bemessungsdynamischer Dauerstrom (Spitzenwert)	Ka	50 63 80
Bemessungsstrom für thermische Stabilität 4s (Effektivwert)	Ka	20 25 31.5
Schutzlevel		IP2X
Abmessungen (Breite * Tiefe * Höhe)	Mm	900*1000*2300
Gewicht	Kg	≈60

Wichtigste technische Parameter des Vakuum-Leistungsschalters XGN66-12
Projekt	Einheit	Technische Parameter
Nennspannung	KV	12
Nennstrom	A	630 1250
Bemessungskurzschlussausschaltstrom	KV	20 25 31.5
Bemessungskurzschluss-Einschaltstrom	KV	50 63 80
Bemessungskurzzeitstrom (4s Effektivwert)	KV	20 25 31.5
Bemessungsspitzenstrom (Spitzenwert)	KV	50 63 80
Mechanisches Leben	Mal	10000
Bemessungskurzschluss-Leerlaufstromzeiten	Mal	50
Bewerteter Betriebsablauf		Geteilt-0.3-Geschlossen-180s-Geschlossen
Kontaktöffnungsabstand	Mm	11±1
Kontaktlinienabstand	Mm	4±0.5
Mittenabstand zwischen den Phasen	Mm	210
Öffnungsgeschwindigkeit	m/s	1.2±0.2
Schließgeschwindigkeit	m/s	0.6±0.2
Öffnungszeit	MS	Kleiner oder gleich 60
Geschäftsschluss	MS	Kleiner oder gleich 75
Dreiphasige Öffnungssynchronisation	MS	Kleiner oder gleich 2
Schlusssprung	MS	Kleiner oder gleich 2
Schleifenwiderstand	μΩ	Kleiner oder gleich 45
Akkumulierte zulässige Verschleißdicke des Kontakts	Mm	3

Weit verbreitet in Hochhäusern, Handelszentren, U-Bahnen, Flughäfen, Bahnhöfen, Industrie- und Bergbauunternehmen, Bohrplattformen, Ölförderplattformen, Wohngebieten, Geschäftsstraßen sowie ländlicher Stromversorgung und Beleuchtung.

















F5: Ist OEM/ODM verfügbar?

A: Ja, das ist es! Unsere Produkte können individuell angepasst werden. Wir verfügen über Design- und Ingenieurteams und können Produkte entsprechend den Zeichnungen oder Anforderungen des Kunden anpassen.

F6: Sie sind Hersteller oder Handelsunternehmen?
A: Wir sind eine Fabrik. Als 100 % professioneller Hersteller mit 20 Jahren Herstellererfahrung können wir Produkte gemäß den Anforderungen der Kunden herstellen und auch die Qualität der Produkte zu 100 % kontrollieren.

F7: Kann der Preis ausgehandelt werden?

A: Ja, der Preis ist verhandelbar. Es kann je nach Menge oder Paket geändert werden

F8: Wie wäre es mit einer Inspektion?

A: Wir verfügen über das gesamte Inspektionssystem vom Rohmaterial bis zum Endprodukt, einschließlich Temperaturanstiegstest, Salzsprühtest, Leitertyptest und mechanischer Lebensdauertest.

F9: Was sind Zahlungsbedingungen?

A: TT, Paypal, Western Union, Alibaba Trade Assurance und L/C sind akzeptabel. 30 % T/T im Voraus, 70 % Restbetrag vor dem Versand.

F10: Welchen Service bietet das Unternehmen an?

A: Wir verfügen über ein professionelles Ingenieurteam, das die Form entwerfen und entwickeln kann, um den unterschiedlichen Kundenanforderungen gerecht zu werden.

Darüber hinaus verfügen wir über ein Verkaufsteam, das vom Vorverkauf bis zum Nachverkauf einen guten Service bietet.





Dieses Produkt wird normalerweise individuell angepasst.
Wir sind ein Hersteller und verfügen über eine professionelle technische Abteilung, die Lösungen entsprechend den Kundenbedürfnissen entwerfen und bereitstellen kann.
Klicken Sie bitte auf die Schaltfläche unten, um uns die Informationen zu senden. Unser Vertriebspersonal wird sich dann mit Ihnen in Verbindung setzen, um Ihnen die Konstruktionszeichnungen zuzusenden



Hier finden Sie unsere Kundenbeispiele als Referenz

Russische Kunden

7.1	Technischer Garantieplan: Ringhauptgeräte
Artikel	Beschreibung	Einheit	Erfordernis	Garantierter Wert
1.0	Typ/Modell	-	Zustand	RMU
2.0	Isoliermedium	-	Vakuum /SF6	SF6-KARTON
2.1	Unterbrechendes Medium		Vakuum /SF6	SF6-KARTON
2.2	Transformatorschutz (Sicherung/Leistungsschalter)		Leistungsschalter	Leistungsschalter
3.0	Anwendungsstandard	-	IEC und BS	IEC
4.1	Nennspannung	Kv	11	11
4.2	Maximale Nennspannung	Kv	12	12
4.3	Nennfrequenz	Hz	50	50
4.4	Netzfrequenz mit Spannung	Kv	28	28
4.5	Stoßspannungsfestigkeit	KVp	95	95
5.0	Nennstromschienen	A	630	630
5.1	Nennstromkabel (Schalter)	A	630	630
5.2	Nennstrom (T-OFF)	A	125	125
5.3	Bemessungsstrom für Leistungsschalter	A	125	125
6.0	Bruchkapazität
6.1	Geschlossener Regelkreis (Kabelschalter)	A	630	630
6.4	Kurzschluss-Ausschaltstrom	Ka	20	20
6.5	Nennleistung	Ka	50	50
6.6	Bemessungskurzzeitstrom 3 Sek	Ka	20	20
7.0	Maße			CTC	GKTC
	Höhe	Mm		1950	1950
	Breite	Mm		1170	1545
	Tiefe	mm		750	750
8	Werden RMUs unter Lizenz hergestellt, wenn ja, geben Sie den Namen des Unternehmens an			HENAN FENGYUAN POWER TECHNOLOGY CO., LTD.
