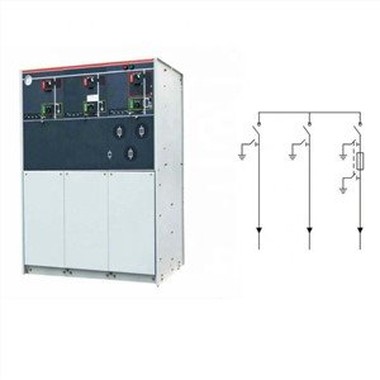

Isolationsschaltanlage, Stromverteilung, SF6-Ringhaupteinheit
Unser aufblasbarer Ringnetzwerk-Schaltschrank der Serie SF6 mit Metalldichtung und Vollisolierung hat die Typprüfung des nationalen okklusalen elektrischen Prüfzentrums bestanden. Es wird häufig in 10KV/6K-Stromverteilungssystemen eingesetzt und ist das bevorzugte Schaltprodukt für verschiedene Benutzer in städtischen und ländlichen Gebieten. Der Schaltschrank ist ein modularer Einheitsmodus, der je nach Verwendungszweck kombiniert werden kann. Durch die Kombination von festen Einheiten und erweiterbaren Einheiten erfüllt diese Umspannstation den Bedarf an kompakten Schaltanlagen mit flexiblem Einsatz. Der aufblasbare Ring-SF6-Schrank ist in eine nicht erweiterbare Standardkonfiguration und eine erweiterbare Standardkonfiguration unterteilt. Aufgrund der Kombination aus Vollmodul und Halbmodul und der eigenen Skalierbarkeit verfügt es über eine ganz besondere Flexibilität. SF6 aufblasbarer Ringschrank implementiert GB-Standard. Unter der Bedingung des Innenraums (20 Grad) beträgt die Auslegungslebensdauer mehr als 30 Jahre.
Beschreibung
Isolationsschaltanlage, Stromverteilung, SF6-Ringhaupteinheit
Luftisolierter Ringnetzwerkschrank – erweiterbarer SF6-Ringnetzwerkschrank, frei kombinierbar, klein, sicher und zuverlässig, wartungsfrei.
SF6-Gas wird als Isolations- und Lichtbogenlöschmedium verwendet, und die Lichtbogenrotationsmethode mit konstantem Magnetfeld gewährleistet eine starke Lichtbogenlöschfähigkeit, gute Bruchleistung, niedrige Überspannung, lange elektrische Lebensdauer und eine wartungsfreie Lichtbogenlöschkammer.
Das kombinierte Lastschalter-Sicherungs-Elektrogerät verfügt über eine Drei-Positions-Funktion, perfekte Abdichtung, einen zuverlässigen Betätigungsmechanismus und eine Verriegelung.
Der Erdungsschalter verfügt über eine Kurzschluss-Schließfunktion.
Der Schrankkörper wird durch Stanzen und Biegen aus aluminiumbeschichtetem Zinkblech geformt, das robust und zuverlässig ist.
Von der Einrichtung durchgeführter 96-Stunden-Salzsprühtest.
Die isolierte Sammelschiene der Hauptsammelschiene muss durch Metalltrennwände zwischen den Schränken getrennt sein und darf keine Wirbelströme erzeugen. Beide Enden der Sammelschiene müssen mit einer Isolierdichtung abgedichtet werden.
An der Verbindungsstelle der Hauptsammelschiene sind Maßnahmen zur Verhinderung einer Konzentration des elektrischen Feldes und einer Teilentladung zu ergreifen.
Die Sicherungsabdeckung gewährleistet die Isolationsleistung des Schaltschranks, ohne elektrische Feldkonzentration und Teilentladung.
Der Ringnetzwerkschrank umfasst die folgenden Intervalle: Schaltintervall, Busintervall, Kabelintervall, Mechanismusintervall und Steuerschutzintervall
1) Lastschalter
Lastschalter verfügen über ein bestimmtes Ausschaltvermögen unter Last, was bedeutet, dass sie unter leichter Last zum Öffnen und Schließen aktiviert werden können, jedoch nicht häufig betätigt werden können. Im Allgemeinen sind Lastschalter mit Sicherungen ausgestattet und verfügen über eine stärkere Lichtbogenlöschfähigkeit als Trennschalter.
2) Trennschalter
Wenn der Leistungsschalter den Stromkreis trennt, ermöglicht die Trennung des Trennschalters eine klare Trennung der spannungsführenden und stromlosen Teile und dient als Hilfsschalter.
Da intuitive externe Anzeigen für die Kontaktposition von Leistungsschaltern fehlen und in manchen Fällen nicht garantiert werden kann, dass ihre Anzeige mit der Position des Kontakts übereinstimmt, ist es erforderlich, Trennschalter zu verwenden, um die unter Spannung stehenden und unter Spannung stehenden Schalter eindeutig zu trennen nicht stromführende Teile.
Darüber hinaus verfügt der Trennschalter über eine gewisse natürliche Lichtbogenlöschfähigkeit, die üblicherweise zum Ein- und Ausschalten von Schwachstromgeräten wie Spannungstransformatoren und Blitzableitern sowie für die Verbindung zwischen einem Leistungsschalter und mehreren Geräten verwendet wird Schalten des Leistungsschalters durch den Trennschalter flexibler und komfortabler.
3) Leistungsschalter
Ein Schaltgerät, das den Strom unter normalen Stromkreisbedingungen schließen, führen und unterbrechen kann und den Strom unter anormalen Stromkreisbedingungen innerhalb einer bestimmten Zeit schließen, führen und unterbrechen kann.
4) Erdungsschalter
Wird hauptsächlich zur Gerätewartung verwendet. Um plötzliche Stromausfälle während des Wartungsprozesses zu verhindern, müssen beide Enden der Wartungsgeräte geerdet werden.
Der Erdungsschalter des Hochspannungsverteilerschranks ist im Allgemeinen auf der Ausgangslastseite geerdet. Wenn wir die Lastseite des Hochspannungsverteilerschranks reparieren (z. B. Schrauben festziehen, Kabel demontieren usw.), müssen wir den Schalter trennen und gleichzeitig den Erdungsschalter des Verteilerschranks schließen. Dadurch kann verhindert werden, dass plötzliche Stromausfälle zu Stromschlägen führen, und außerdem wird die verbleibende Ladung entladen, was der Wartungssicherheit zuträglich ist.
Die Ringleitungseinheit dichtet alle Schaltanlagen in einem geschlossenen, mit SF6 gefüllten Edelstahlkasten ab. Es gibt keine freiliegenden stromführenden Teile im Außenbereich und es handelt sich um eine vollständig geschlossene und vollständig isolierte Schaltanlage. Keine Beeinträchtigung durch die äußere Umgebung, sicherer und zuverlässiger Betrieb.
Produktparameter
| Nennspannung | 12kV |
| Nennstrom | 630A |
| Bewerteter Kurzzeitstrom | 20kA,4s |
| Bewerteter Spitzenstrom | 50kA |
| 1min Netzfrequenzspannungsfestigkeit | 42kV |
| Blitzimpulse halten der Spannung stand | 75 kV |
| Schutzlevel | IP67 |
Umweltbedingungen
(1) Geeignete Höhe: Weniger als oder gleich 2000 m. Geeignet
(2) Temperatur: -40 Grad ~ plus 55 Grad relativ
(#) Luftfeuchtigkeit: Tagesmittelwert kleiner oder gleich 95 Prozent, Monatsmittelwert kleiner oder gleich 90 Prozent
(4) Abstufung des Erdbebenschadens: Weniger als oder gleich Stufe 8
Merkmale
1) Vollständig isoliertes und vollständig abgedichtetes Design, Airbox-Schutzart IP67.
2) Wählen Sie umweltfreundliche Materialien. Nach Gebrauch des Produkts können die meisten Materialien recycelt werden.
3) Komplettes Shell-Erdungsschutzsystem, Fünf-Präventions-Verriegelung und Verriegelungssystem.
4) Wartungsfreies Design: Der stromführende Hochspannungsteil ist im SF6-Gaskasten versiegelt, wartungs- und reinigungsfrei.
5) Die Bedienposition ist humanisiert, die Kraft gering und das Aktionsverfahren angemessen.
6) Flexible Erweiterung und breite Anwendung
PRODUKTFOTO
FABRIKWERKSTATT
ZERTIFIKAT
VERPACKUNG & LIEFERUNG
AUSSTELLUNG
FAQ
F5: Ist OEM/ODM verfügbar?
A: Ja, das ist es! Unsere Produkte können individuell angepasst werden. Wir verfügen über Design- und Ingenieurteams und können Produkte entsprechend den Zeichnungen oder Anforderungen des Kunden anpassen.
F6: Sie sind Hersteller oder Handelsunternehmen?
A: Wir sind eine Fabrik. Als 100-prozentiger professioneller Hersteller mit 20-jähriger Herstellererfahrung können wir Produkte gemäß den Anforderungen der Kunden herstellen und auch die Qualität der Produkte zu 100 Prozent kontrollieren.
F7: Kann der Preis ausgehandelt werden?
A: Ja, der Preis ist verhandelbar. Es kann je nach Menge oder Paket geändert werden
F8: Wie wäre es mit einer Inspektion?
A: Wir verfügen über das gesamte Inspektionssystem vom Rohmaterial bis zum Endprodukt, einschließlich Temperaturanstiegstest, Salzsprühtest, Leitertyptest und mechanischer Lebensdauertest.
F9: Was sind Zahlungsbedingungen?
A: TT, Paypal, Western Union, Alibaba Trade Assurance und L/C sind akzeptabel. 30 Prozent T/T im Voraus, 70 Prozent Restbetrag vor dem Versand.
F10: Welchen Service bietet das Unternehmen an?
A: Wir verfügen über ein professionelles Ingenieurteam, das die Form entwerfen und entwickeln kann, um unterschiedliche Kundenanforderungen zu erfüllen.
Darüber hinaus verfügen wir über ein Verkaufsteam, das vom Vorverkauf bis zum Nachverkauf einen guten Service bietet.
Dieses Produkt wird normalerweise individuell angepasst.
Wir sind ein Hersteller und verfügen über eine professionelle technische Abteilung, die Lösungen entsprechend den Kundenbedürfnissen entwerfen und bereitstellen kann.
Bitte kontaktieren Sie unser Verkaufspersonal, um Konstruktionszeichnungen zu erhalten
Hier finden Sie unsere Kundenbeispiele als Referenz
Simbabwische Kunden
| 7.1 | Technischer Garantieplan: Ringhauptgeräte | ||||
| Artikel | Beschreibung | Einheit | Erfordernis | Garantierter Wert | |
| 1.0 | Typ/Modell | - | Zustand | RMU | |
| 2.0 | Isoliermedium | - | Vakuum /SF6 | SF6 | |
| 2.1 | Unterbrechendes Medium | Vakuum /SF6 | SF6 | ||
| 2.2 | Transformatorschutz (Sicherung/Leistungsschalter) | Leistungsschalter | Leistungsschalter | ||
| 3.0 | Anwendungsstandard | - | IEC und BS | IEC | |
| 4.1 | Nennspannung | kV | 11 | 11 | |
| 4.2 | Maximale Nennspannung | kV | 12 | 12 | |
| 4.3 | Nennfrequenz | Hz | 50 | 50 | |
| 4.4 | Netzfrequenz mit Spannung | kV | 28 | 28 | |
| 4.5 | Stoßspannungsfestigkeit | KVp | 95 | 95 | |
| 5.0 | Nennstromschienen | A | 630 | 630 | |
| 5.1 | Nennstromkabel (Schalter) | A | 630 | 630 | |
| 5.2 | Nennstrom (T-OFF) | A | 125 | 125 | |
| 5.3 | Bemessungsstrom für Leistungsschalter | A | 125 | 125 | |
| 6.0 | Bruchkapazität | ||||
| 6.1 | Geschlossener Regelkreis (Kabelschalter) | A | 630 | 630 | |
| 6.4 | Kurzschluss-Ausschaltstrom | kA | 20 | 20 | |
| 6.5 | Nennleistung | kA | 50 | 50 | |
| 6.6 | Bemessungskurzzeitstrom 3 Sek | kA | 20 | 20 | |
| 7.0 | Maße | CTC | CCTC | ||
| Höhe | mm | 1950 | 1950 | ||
| Breite | mm | 1170 | 1545 | ||
| Tiefe | mm | 750 | 750 | ||
| 8 | Werden RMUs unter Lizenz hergestellt, wenn ja, geben Sie den Namen des Unternehmens an | HENAN FENGYUAN POWER TECHNOLOGY CO., LTD. | |||
