TROCKENER 3-Phasen-30,3-kV-MV-Transformator
Dreiphasiger Epoxidharz-Trockentransformator entspricht der Norm IEC726, GB/T10228-1997, mit verlustarmen, kompakten und leichten Merkmalen, niedrigem Geräuschpegel, Feuchtigkeitsbeständigkeit, hoher mechanischer Festigkeit, schwer entflammbar, starke Überlastfähigkeit und geringe Teilentladungsqualität. Sie sind anwendbar für Energieübertragungs- und -verteilungssysteme, insbesondere für Schwerlastzentren und Orte mit besonderen Brandschutzanforderungen.
Beschreibung

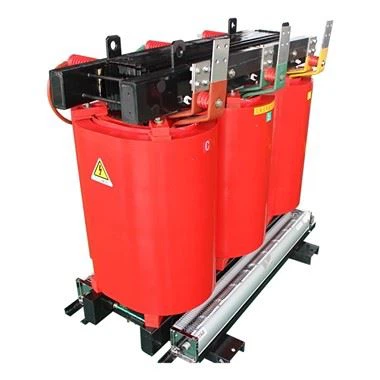

TROCKENER 3-phasiger 30,3-kV-MV-Transformator
Unser Epoxidharz-Trockentransformator der Serie SC(B) wird automatisch unter Vakuum mit dünnen Isolierbändern vergossen.
Zuverlässige Struktur
Die Spule ist glasfaserverstärkt und unter Vakuum mit Epoxidharz vergossen. Es hat gute mechanische Eigenschaften, ist frei von Rissen und inneren Blasen und hat eine geringe lokale Entladung, eine hohe Zuverlässigkeit und eine lange Lebensdauer.
Die Hoch- und Niederspannungssysteme werden unter Vakuum vergossen, daher nimmt die Spule keine Feuchtigkeit auf; Die Klemmen des Kerns werden einer korrosionsbeständigen Behandlung unterzogen und können unter hohen Temperaturen oder anderen schwierigen Umgebungen betrieben werden.
Ausgezeichnete Materialien
Flammschutz, explosionssicher und keine Umweltverschmutzung. Die Isoliermaterialien in der Spule wie Glasfaser sind selbstverlöschend und verursachen keinen Brand durch den Lichtbogen, der aus einem Kurzschluss resultiert. Das Harz erzeugt bei hohen Temperaturen keine giftigen oder schädlichen Gase.
Darin ist ein Gaskanal eingebettet, um die Strahlungsleistung und Überlastfähigkeit zu verbessern. Geringer Verlust und geringes Rauschen. Der Kern wird mit 45 Vollgehrung geläppt? und die Laminierung vom Stufentyp verbessert effektiv die Verteilung des Magnetflusses an den Kernecken und reduziert den Leerlaufverlust und das Nasenniveau erheblich.
Es widersteht Kurzschluss und Blitzeinschlag in hohem Maße. Klein im Volumen, leicht im Gewicht, laufsicher und wartungsfrei. Je nach Kundenwunsch kann der Transformator mit Gehäuse und Lüfter ausgestattet werden.
Technische Daten
| Modell | Nennleistungskapazität | Spannungsverhältnis | Vektorgruppe (Verbindung) | Verlust (Watt) | Spannung Impedanz Prozent | Abmessungen (L x B x H) | Nettogewicht (kg | |||
| Nennprimärspannung (KV) | Reichweite | Nennsekundärspannung (V) | Kein Ladungsverlust | Volllastverlust | ||||||
| SCB11-30/10 | 30 KVA | 3,3 kV 6.0 kV 6,6 kV 6,3 kV 10 kV 11 kV 13,2 kV 13,8 kV 15 kV 20 kV 22 kV 24 kV 30 kV 33 kV 35 kV 36 kV | ± 2 x 2,5 Prozent | 380 V, 400 V, 415 V, 430 V, 440 V usw | Dyn11 , Yyn0...etc | 171 | 665 | 4 | 680x400x686 | 300 |
| SCB11-50/10 | 50 KVA | 243 | 941 | 690x400x686 | 360 | |||||
| SCB11-75/10 | 75 KVA | 320 | 1300 | 730x450x796 | 500 | |||||
| SCB11-100/10 | 100 KVA | 360 | 1492 | 730x500x816 | 600 | |||||
| SCB11-125/10 | 125 KVA | 423 | 1748 | 780x600x950 | 700 | |||||
| SCB11-160/10 | 160 KVA | 486 | 2014 | 950x650x1124 | 850 | |||||
| SCB11-200/10 | 200 KVA | 558 | 2394 | 990x650x1165 | 950 | |||||
| SCB11-250/10 | 250 kVA | 648 | 2613 | 1020x650x1207 | 1100 | |||||
| SCB11-315/10 | 315 KVA | 792 | 3287 | 1050x750x1320 | 1250 | |||||
| SCB11-400/10 | 400 KVA | 873 | 3781 | 1100x800x1450 | 1550 | |||||
| SCB11-500/10 | 500 KVA | 1044 | 4636 | 1140x800x1430 | 1850 | |||||
| SCB11-630/10 | 630 KVA | 1206 | 5577 | 1250x800x1500 | 1900 | |||||
| SCB11-800/10 | 800 KVA | 1368 | 6603 | 6 | 1330x800x1500 | 2200 | ||||
| SCB11-1000/10 | 1000 KVA | 1584 | 7714 | 1400x960x1640 | 2750 | |||||
| SCB11-1250/10 | 1250 KVA | 1881 | 9206 | 1450x960x1690 | 3300 | |||||
| SCB11-1600/10 | 1600 KVA | 2205 | 11144 | 1560x960x1930 | 4000 | |||||
| SCB11-2000/10 | 2000 KVA | 2988 | 13728 | 1680x960x1930 | 4800 | |||||
| SCB11-2500/10 | 2500 KVA | 3240 | 16312 | 1720x1010x1950 | 5500 | |||||
ZERTIFIKAT
AUSSTELLUNG
FIRMENÜBERBLICK
VERPACKUNG & LIEFERUNG
FAQ
Q5 : Ist OEM/ODM verfügbar?
A: Ja, das ist es! Unsere Produkte können angepasst werden. Wir haben Design- und Ingenieurteams, wir können Produkte nach Kundenzeichnung oder -anforderungen anpassen.
Q6 : Sie sind Hersteller oder Handelsunternehmen?
A: Wir sind eine Fabrik. Als 100-prozentiger professioneller Hersteller mit 20-jähriger Herstellererfahrung können wir Produkte gemäß den Anforderungen der Kunden herstellen und die Qualität der Produkte zu 100 Prozent kontrollieren.
Q7 : Kann der Preis verhandelt werden?
A: Ja, der Preis ist verhandelbar. Es kann entsprechend Ihrer Menge oder Verpackung geändert werden
Q8 : Wie wäre es mit Inspektion?
A: Wir haben das gesamte Inspektionssystem vom Rohmaterial bis zum Endprodukt, einschließlich Temperaturanstiegstest, Salzsprühtest, Leitertyptest, mechanischer Lebensdauertest.
Q9 : Was sind Zahlungsbedingungen?
A: TT, Paypal, Western Union, Alibaba Trade Assurance und L/C sind akzeptabel. 30 Prozent T/T im Voraus, 70 Prozent Restbetrag vor Versand.
