Online-Überwachungs- und Fehlerdiagnosetechnik für Hochspannungsschaltanlagen

Online-Überwachungs- und Fehlerdiagnosetechnik für Hochspannungsschaltanlagen

Hochspannungsschaltanlagen können in Innen- und Außentypen unterteilt werden. Für 10 kV und darunter wird üblicherweise der Benutzer-Innenraumtyp verwendet. Je nach Primärleitungsschemata kann es in Eingangs- und Ausgangsschaltanlagen, Verbindungsschaltanlagen, Sammelschienenschaltanlagen usw. unterteilt werden. Die meisten 10-kV-Ein- und Ausgangsschaltschränke sind mit Ölmangel-Leistungsschaltern oder Vakuum-Leistungsschaltern ausgestattet. Die Leistungsschalter sind mit mehreren Feder- oder elektromagnetischen Betätigungsmechanismen sowie manuellen oder Permanentmagnet-Betätigungsmechanismen ausgestattet. Es gibt erhebliche Unterschiede im Aufbau verschiedener Schaltschränke, die sich auf den Einbau und die Auswahl der Sensoren auswirken.

1. Fehlerausprägungen und Ursachen von Hochspannungsschaltanlagen

Laut Umfragestatistik umfassen die Störungen von Hochspannungsschaltanlagen hauptsächlich die folgenden Kategorien:

(1) Betriebsverweigerung oder Fehlfunktion: Diese Art von Fehler ist der Hauptfehler von Hochspannungsschaltanlagen und seine Ursachen können in zwei Kategorien unterteilt werden: Die eine wird durch mechanische Fehler im Antriebsmechanismus und im Übertragungssystem verursacht; Eine andere Art wird durch elektrische Steuer- und Hilfsstromkreise verursacht.

(2) Unterbrechungs- und Schließfehler: Diese Art von Fehlern wird durch das Gehäuse des Leistungsschalters verursacht und äußert sich bei Leistungsschaltern mit niedrigem Ölgehalt hauptsächlich in einem Kurzschluss bei der Kraftstoffeinspritzung, einem Brennverlust in der Lichtbogenlöschkammer, einer unzureichenden Schaltkapazität und einer Explosion beim Schließen . Bei Vakuum-Leistungsschaltern äußert sich dies in Luftleckagen in der Lichtbogenlöschkammer und im Faltenbalg, vermindertem Vakuum, Wiederzündung der Kondensatorbank und Bruch der Keramikröhre.

(3) Isolationsfehler: manifestiert sich als Überschlag von äußerer Isolierung zu Erde, Durchschlag von interner Isolierung zu Erde, Durchschlag von Zwischenphasenisolierung, Überschlag von Blitzüberspannung, Überschlag von Porzellanflaschen, Überschlag von Kondensatorgehäusen, Überschlag von Verschmutzung, Zusammenbruch, Explosion, Überschlag von Hubstangen , CT-Überschlag, Durchschlag, Explosion, Bruch einer Porzellanflasche usw.

(4) Stromführungsfehler: Die Hauptursache für Stromführungsfehler bei Spannungspegeln von 7,2 bis 12 kV ist ein schlechter Kontakt des Isolationssteckers in der Schaltanlage, der zum Schmelzen der Kontakte führt.

(5) Äußere Kräfte und andere Fehler: einschließlich Einwirkung von Fremdkörpern, Naturkatastrophen, Kurzschlüsse kleiner Tiere usw.

2. Die Überwachungs- und Diagnosemethoden für Hochspannungsschaltanlagen verfügen über unterschiedliche Fehlererkennungsmethoden für verschiedene Arten von Hochspannungsschaltanlagen:

(1) Die Online-Überwachung der mechanischen Eigenschaften umfasst: Schließ- und Öffnungsspulenstromkreis, Strom und Spannung der Schließ- und Öffnungsspule, Weg des beweglichen Kontakts des Leistungsschalters, Kontaktgeschwindigkeit des Leistungsschalters, Status der Schließfeder, mechanische Vibration während des Betriebs des Leistungsschalters, Statistiken des Schaltkreises Betriebszeiten des Leistungsschalters usw.

Die mechanische Zustandsüberwachung von Leistungsschaltern umfasst derzeit vor allem die Überwachung von Hub und Geschwindigkeit sowie die Überwachung von Vibrationssignalen im Betrieb. Die Überwachung mechanischer Vibrationssignale während des Leistungsschalterbetriebs basiert auf den Änderungen der Auftrittszeit und des Spitzenwerts jedes Vibrationssignals in Kombination mit der Stromwellenform der Öffnungs- und Schließspulen, um den mechanischen Status des Leistungsschalters zu bestimmen.

Ein Leistungsschalter mit stabiler mechanischer Leistung weist relativ stabile Spitzenwerte und Zeitunterschiede zwischen den Öffnungs- und Schließschwingungswellenformen auf. Die Grundlage für die Feststellung, ob sich das Vibrationssignal geändert hat, besteht darin, mehrere Öffnungs- und Schließtests an einem neuen oder überholten Leistungsschalter durchzuführen, eine stabile Vibrationswellenform als charakteristischen Wellenform-„Fingerabdruck“ des Leistungsschalters aufzuzeichnen und die gemessene Vibrationswellenform zu vergleichen Zukunft mit dem „Fingerabdruck“, um festzustellen, ob die mechanischen Eigenschaften des Leistungsschalters normal sind.

(2) Die Online-Überwachung der elektrischen Leistung umfasst die Überwachung des gewichteten Wertes des Ausschaltstroms des Leistungsschalters und des Vakuumgrades der Lichtbogenlöschkammer. Summieren Sie anhand der äquivalenten Verschleißkurven bei verschiedenen Ausschaltströmen den relativen elektrischen Verschleiß, der jeder Stromunterbrechung entspricht. Der insgesamt zulässige elektrische Verschleiß jedes Leistungsschalters wird anhand seines Nennkurzschlussausschaltstroms und der Anzahl der zulässigen Unterbrechungen der vollen Kapazität kalibriert. Als Grundlage für die Bestimmung der elektrischen Lebensdauer dient der kumulierte Verschleiß des Kontakts. Referenz [5] geht ausführlich auf die Faktoren ein, die die Kontaktlebensdauer von Vakuum-Leistungsschaltern und bestimmten SF6-Leistungsschaltern beeinflussen, und schlägt eine verbesserte Online-Überwachungsmethode für die elektrische Lebensdauer von Vakuum-Leistungsschaltern vor. Diese Methode berücksichtigt den tatsächlichen Ausschaltvorgang und die Lichtbogenzeit jeder Phase, wodurch die Genauigkeit erheblich verbessert wird und die elektrische Verschleißsituation jeder Phase genauer wiedergegeben werden kann.

PRODUKTLINK

http://www.switchgear-china.com/switchgear/high-Voltage-Switchgear/Metal-clad-Medium-Voltage-Switchgear.html

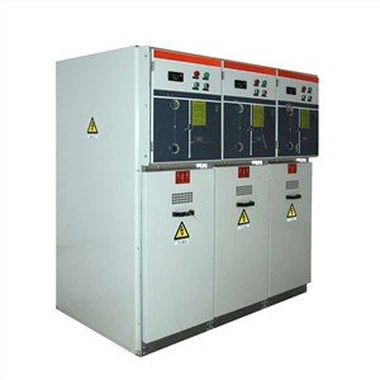

PRODUKTFOTO

Dieses Produkt wird normalerweise individuell angepasst.
Wir sind ein Hersteller und verfügen über eine professionelle technische Abteilung, die Lösungen entsprechend den Kundenbedürfnissen entwerfen und bereitstellen kann.
Klicken Sie bitte auf die Schaltfläche unten, um uns die Informationen zu senden. Unser Vertriebspersonal wird sich dann mit Ihnen in Verbindung setzen, um Ihnen die Konstruktionszeichnungen zuzusenden

Hier finden Sie unsere Kundenbeispiele als Referenz

Russische Kunden

Datenblatt
1.1 710-512-01-MVS1-Hauptumspannwerk
Eingehende Schaltanlage A01 B01 2
Keine Komponentenspezifikation Einheit Menge Hersteller
1 VCB
HVX12-50-31-F 275 mm
Höhe: Weniger als oder gleich 2000 m
Öffnungsspannung DC220V
Schließspannung DC220V
Energiespeicherspannung DC220V
Festlegen 1 China
2 VT JDZ-10 10KV/√3/0.1KV/√3 Satz 3 China
3 CT
LZZBJ9-12 3000/1A 5P20 10VA
5P20 5VA 5Fs5 5VA
Set 3 China
4 Hochspannungssicherung XRNP1-12 0,5A Stk. 3 China
5 Blitzableiter HY5WZ-17/50 Set 3 China
6 Intelligentes Bedienfeld WY-9008A Pc 1 China
7 Kurzschluss- und Erdschlussanzeige EKL-4-1 Stk 1 China
8 Multifunktionales elektrisches Instrument PD666-3S3 380V 5A Pc 1 China
9 Primärer Harmonischeneliminator LXQ-12KV Pc 1 Fengyuan
10 Ladeanzeige DXN-12Q Pc 1 China
11 Temperatur- und Feuchtigkeitsregler WY-CS-III Stk. 1 China
12 Verbindungsstück JY-2 Pc 3 China
13 Anschlussdose PJ1 Stk. 1 China
14 Dosierhalterung Universaltyp Stk. 1 China
15 Signallampe ND16-22D/4 AC380V rot Pc 1 CHNT
16 Signallampe ND16-22D/4 AC380V grün Pc 1 CHNT
17 Signallampe ND16-22D/4 AC380V weiß Pc 1 CHNT
18 AC-Miniatur-Leistungsschalter NB1-63/2P C6A 6kA(R) Pc 2 Fengyuan
19 AC-Miniatur-Leistungsschalter NB1-63/3P C3A 6kA(R) Pc 1 Fengyuan
20 DC-Miniatur-Leistungsschalter NB1Z-63 2P C6 Pc 1 Fengyuan
21 AC-Miniatur-Leistungsschalter NB1-63/3P B2A 6kA(R) Stk. 1 China
22 Universalprüfklemme RURTK/S Pc 30 China
23 Universal-Klemmenblock RUK 5B Pc 18 China
24 Schrankoberteil Kleinbus Ø 6 Kupferschiene m 11 Fengyuan

WENN SIE WEITERE DETAILS BENÖTIGEN, KONTAKTIEREN SIE UNS BITTE
